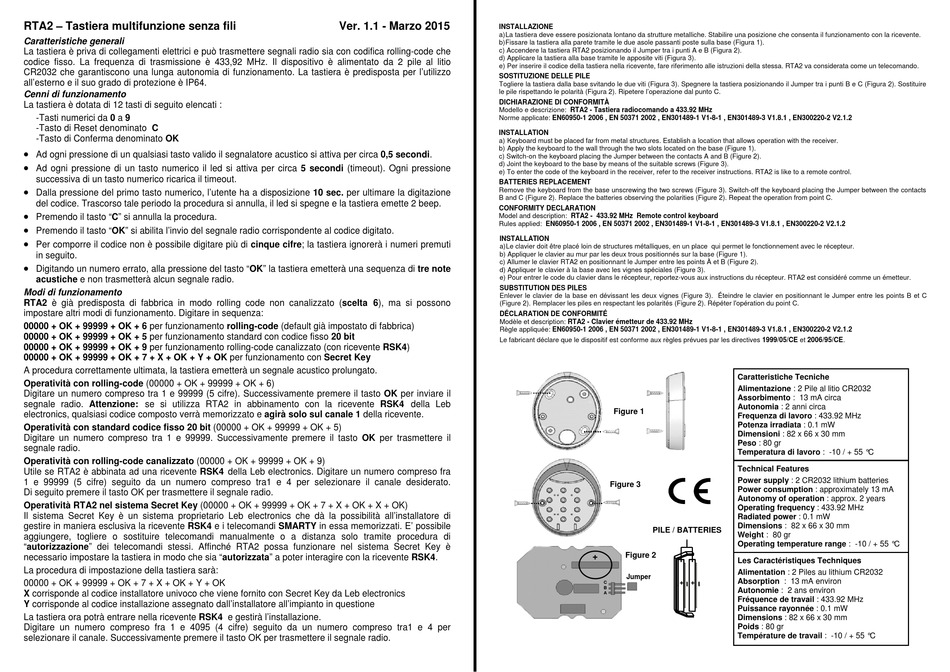

Leb Electronics RTA2 Quick Start Manual

RTA2 – Tastiera multifunzione senza fili
Caratteristiche generali
La tastiera è priva di collegamenti elettrici e può trasmettere segnali radio sia con codifica rolling-code che
codice fisso. La frequenza di trasmissione è 433,92 MHz. Il dispositivo è alimentato da 2 pile al litio
CR2032 che garantiscono una lunga autonomia di funzionamento. La tastiera è predisposta per l'utilizzo
all'esterno e il suo grado di protezione è IP64.
Cenni di funzionamento
La tastiera è dotata di 12 tasti di seguito elencati :
-Tasti numerici da 0 a 9
-Tasto di Reset denominato C
-Tasto di Conferma denominato OK

Ad ogni pressione di un qualsiasi tasto valido il segnalatore acustico si attiva per circa 0,5 secondi.

Ad ogni pressione di un tasto numerico il led si attiva per circa 5 secondi (timeout). Ogni pressione
successiva di un tasto numerico ricarica il timeout.

Dalla pressione del primo tasto numerico, l'utente ha a disposizione 10 sec. per ultimare la digitazione
del codice. Trascorso tale periodo la procedura si annulla, il led si spegne e la tastiera emette 2 beep.

Premendo il tasto "C" si annulla la procedura.

Premendo il tasto "OK" si abilita l'invio del segnale radio corrispondente al codice digitato.

Per comporre il codice non è possibile digitare più di cinque cifre; la tastiera ignorerà i numeri premuti
in seguito.

Digitando un numero errato, alla pressione del tasto "OK" la tastiera emetterà una sequenza di tre note
acustiche e non trasmetterà alcun segnale radio.
Modi di funzionamento
RTA2 è già predisposta di fabbrica in modo rolling code non canalizzato (scelta 6), ma si possono
impostare altri modi di funzionamento. Digitare in sequenza:
00000 + OK + 99999 + OK + 6 per funzionamento rolling-code (default già impostato di fabbrica)
00000 + OK + 99999 + OK + 5 per funzionamento standard con codice fisso 20 bit
00000 + OK + 99999 + OK + 9 per funzionamento rolling-code canalizzato (con ricevente RSK4)
00000 + OK + 99999 + OK + 7 + X + OK + Y + OK per funzionamento con Secret Key
A procedura correttamente ultimata, la tastiera emetterà un segnale acustico prolungato.
Operatività con rolling-code (00000 + OK + 99999 + OK + 6)
Digitare un numero compreso tra 1 e 99999 (5 cifre). Successivamente premere il tasto OK per inviare il
segnale radio. Attenzione: se si utilizza RTA2 in abbinamento con la ricevente RSK4 della Leb
electronics, qualsiasi codice composto verrà memorizzato e agirà solo sul canale 1 della ricevente.
Operatività con standard codice fisso 20 bit (00000 + OK + 99999 + OK + 5)
Digitare un numero compreso tra 1 e 99999. Successivamente premere il tasto OK per trasmettere il
segnale radio.
Operatività con rolling-code canalizzato (00000 + OK + 99999 + OK + 9)
Utile se RTA2 è abbinata ad una ricevente RSK4 della Leb electronics. Digitare un numero compreso fra
1 e 99999 (5 cifre) seguito da un numero compreso tra1 e 4 per selezionare il canale desiderato.
Di seguito premere il tasto OK per trasmettere il segnale radio.
Operatività RTA2 nel sistema Secret Key (00000 + OK + 99999 + OK + 7 + X + OK + X + OK)
Il sistema Secret Key è un sistema proprietario Leb electronics che dà la possibilità all'installatore di
gestire in maniera esclusiva la ricevente RSK4 e i telecomandi SMARTY in essa memorizzati. E' possibile
aggiungere, togliere o sostituire telecomandi manualmente o a distanza solo tramite procedura di
"autorizzazione" dei telecomandi stessi. Affinché RTA2 possa funzionare nel sistema Secret Key è
necessario impostare la tastiera in modo che sia "autorizzata" a poter interagire con la ricevente RSK4.
La procedura di impostazione della tastiera sarà:
00000 + OK + 99999 + OK + 7 + X + OK + Y + OK
X corrisponde al codice installatore univoco che viene fornito con Secret Key da Leb electronics
Y corrisponde al codice installazione assegnato dall'installatore all'impianto in questione
La tastiera ora potrà entrare nella ricevente RSK4 e gestirà l'installazione.
Digitare un numero compreso fra 1 e 4095 (4 cifre) seguito da un numero compreso tra1 e 4 per
selezionare il canale. Successivamente premere il tasto OK per trasmettere il segnale radio.
Ver. 1.1 - Marzo 2015
INSTALLAZIONE
a) La tastiera deve essere posizionata lontano da strutture metalliche. Stabilire una posizione che consenta il funzionamento con la ricevente.
b) Fissare la tastiera alla parete tramite le due asole passanti poste sulla base (Figura 1).
c) Accendere la tastiera RTA2 posizionando il Jumper tra i punti A e B (Figura 2).
d) Applicare la tastiera alla base tramite le apposite viti (Figura 3).
e) Per inserire il codice della tastiera nella ricevente, fare riferimento alle istruzioni della stessa. RTA2 va considerata come un telecomando.
SOSTITUZIONE DELLE PILE
Togliere la tastiera dalla base svitando le due viti (Figura 3). Spegnere la tastiera posizionando il Jumper tra i punti B e C (Figura 2). Sostituire
le pile rispettando le polarità (Figura 2). Ripetere l'operazione dal punto C.
DICHIARAZIONE DI CONFORMITÀ
Modello e descrizione: RTA2 - Tastiera radiocomando a 433.92 MHz
Norme applicate: EN60950-1 2006 , EN 50371 2002 , EN301489-1 V1-8-1 , EN301489-3 V1.8.1 , EN300220-2 V2.1.2
INSTALLATION
a) Keyboard must be placed far from metal structures. Establish a location that allows operation with the receiver.
b) Apply the keyboard to the wall through the two slots located on the base (Figure 1).
c) Switch-on the keyboard placing the Jumper between the contacts A and B (Figure 2).
d) Joint the keyboard to the base by means of the suitable screws (Figure 3).
e) To enter the code of the keyboard in the receiver, refer to the receiver instructions. RTA2 is like to a remote control.
BATTERIES REPLACEMENT
Remove the keyboard from the base unscrewing the two screws (Figure 3). Switch-off the keyboard placing the Jumper between the contacts
B and C (Figure 2). Replace the batteries observing the polarities (Figure 2). Repeat the operation from point C.
CONFORMITY DECLARATION
Model and description: RTA2 - 433.92 MHz Remote control keyboard
Rules applied: EN60950-1 2006 , EN 50371 2002 , EN301489-1 V1-8-1 , EN301489-3 V1.8.1 , EN300220-2 V2.1.2
INSTALLATION
a) Le clavier doit être placé loin de structures métalliques, en un place qui permet le fonctionnement avec le récepteur.
b) Appliquer le clavier au mur par les deux trous positionnés sur la base (Figure 1).
c) Allumer le clavier RTA2 en positionnant le Jumper entre les points À et B (Figure 2).
d) Appliquer le clavier à la base avec les vignes spéciales (Figure 3).
e) Pour entrer le code du clavier dans le récepteur, reportez-vous aux instructions du récepteur. RTA2 est considéré comme un émetteur.
SUBSTITUTION DES PILES
Enlever le clavier de la base en dévissant les deux vignes (Figure 3). Éteindre le clavier en positionnant le Jumper entre les points B et C
(Figure 2). Remplacer les piles en respectant les polarités (Figure 2). Répéter l'opération du point C.
DÉCLARATION DE CONFORMITÉ
Modèle et description: RTA2 - Clavier émetteur de 433.92 MHz
Règle appliquée: EN60950-1 2006 , EN 50371 2002 , EN301489-1 V1-8-1 , EN301489-3 V1.8.1 , EN300220-2 V2.1.2
Le fabricant déclare que le dispositif est conforme aux règles prévues par les directives 1999/05/CE et 2006/95/CE.
Caratteristiche Tecniche
Alimentazione : 2 Pile al litio CR2032
Assorbimento : 13 mA circa
Autonomia : 2 anni circa
Figure 1
Frequenza di lavoro : 433.92 MHz
Potenza irradiata : 0.1 mW
Dimensioni : 82 x 66 x 30 mm
Peso : 80 gr
Temperatura di lavoro : -10 / + 55 °C
Technical Features
Power supply : 2 CR2032 lithium batteries
Figure 3
Power consumption : approximately 13 mA
Autonomy of operation : approx. 2 years
Operating frequency : 433.92 MHz
Radiated power : 0.1 mW
Dimensions : 82 x 66 x 30 mm
PILE / BATTERIES
Weight : 80 gr
Operating temperature range : -10 / + 55 °C
Figure 2
+
Les Caractéristiques Techniques
Alimentation : 2 Piles au lithium CR2032
Jumper
Absorption : 13 mA environ
C
B
Autonomie : 2 ans environ
A
Fréquence de travail : 433.92 MHz
Puissance rayonnée : 0.1 mW
Dimensions : 82 x 66 x 30 mm
Poids : 80 gr
Température de travail : -10 / + 55 °C
