RTA Z-101-P Assembly Instructions Manual

19
B
F
G
F
C
2 3
Ajuste de profundidad Ajuste lateral
Depht adjustment Side adjustment
Después de ajustar todas
las cajas minifix, cúbralas
con las tapas adhesivas.
After you finish the
adjustment of the cams,
cover them with the
cover caps.
Pág. 16 www.rta.com.co
D
H
I
A
1
Ajuste de las bisagras
Hinge adjustment
4 5
Ajuste de altura
Height adjustment
Al terminar de armar,
desprenda las letras
A
adhesivas.
After you finish
assembling the cabinet,
take off the adhesive
letters.
INSTRUCCIONES DE ENSAMBLE
ASSEMBLY INSTRUCTIONS
Alto: 48,1 cm
Height: 18,94 in
Ancho: 100,6 cm
Width: 39,61 in
Fondo: 35,7 cm
Depth: 14,06 in
LOT N°
Tel - (572) 691 17 00
PBX - (572) 695 91 81
Yumbo - Valle del Cauca - Colombia
www.rta.com.co
REF./SKU. ZCG 5833

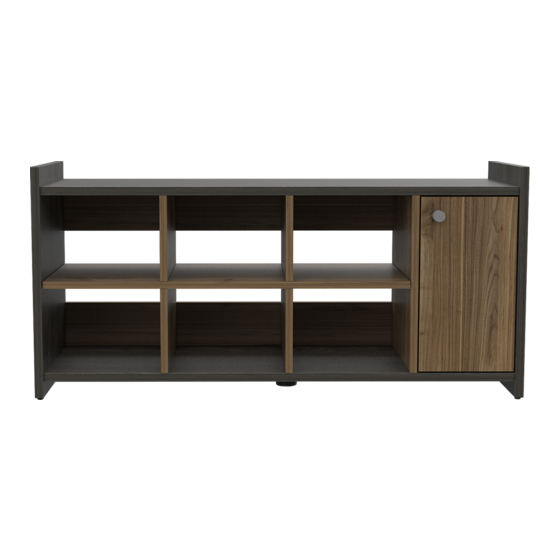

ZAPATERO RECIBIDOR Z-101-P
Z-101-P Entryway Storage Unit
