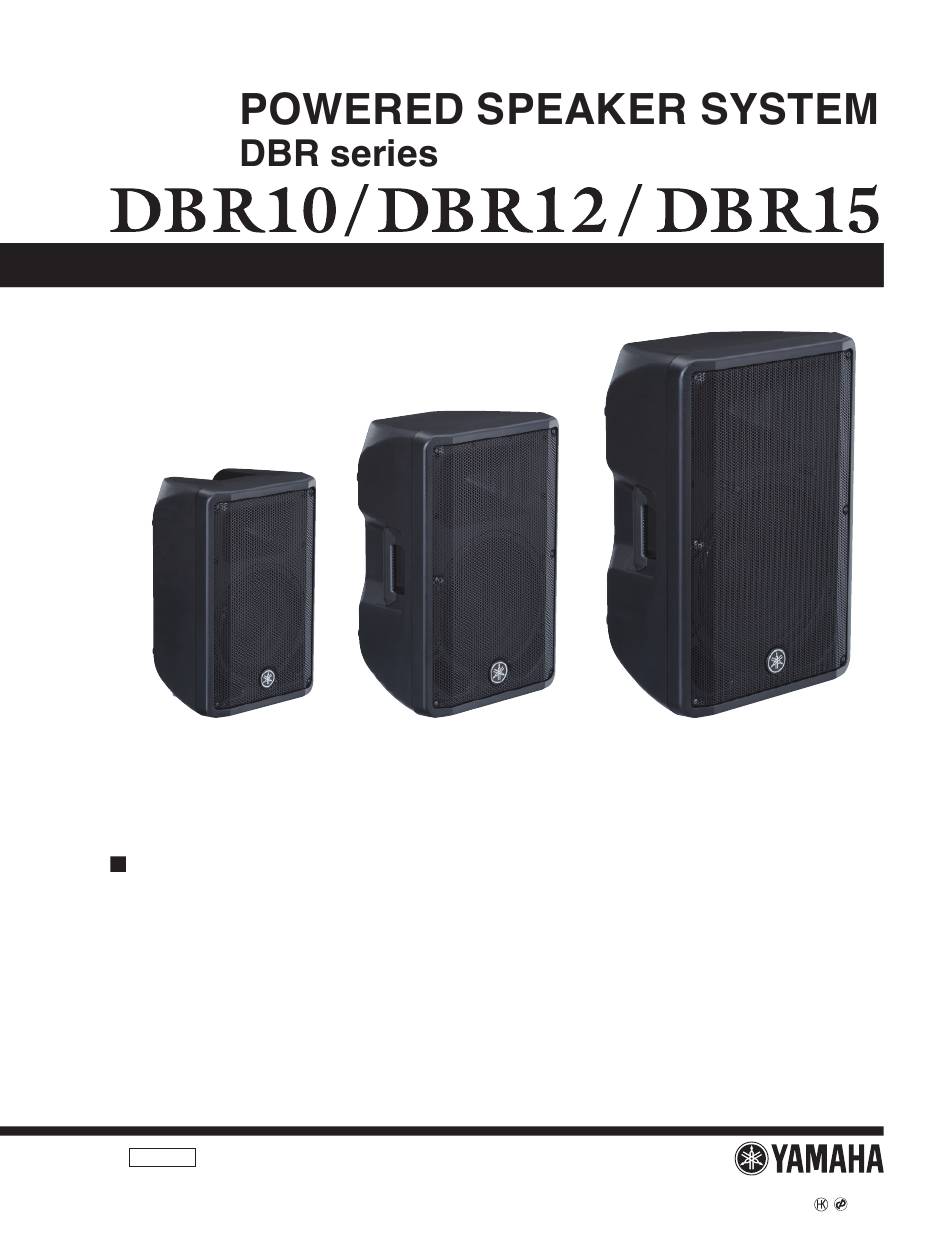

Yamaha DBR Series Service Manual

Hide thumbs Also See for DBR Series:

Owner's manual (10 pages)

Table Of Contents

100

101

102

103

104

105

106

107

108

109

page of 109

/ 109
Contents
Table of Contents
Bookmarks

Table of Contents

Quick Links

DBR10

CONTENTS（目次）

SPECIFICATIONS

（総合仕様） .............................. 3

PANEL LAYOUT

（パネルレイアウト） ................... 4

CIRCUIT BOARD LAYOUT

（ユニットレイアウト） ............................................... 5

DIMENSIONS

（寸法図） ......................................... 7

DISASSEMBLY PROCEEDURE

LSI PIN DESCRIPTION

CIRCUIT BOARDS

（シート基板図） .................... 22

TEST PROGRAM

（テストプログラム） ............... 29

NOTES ON THE MEASUREMENT ENVIRONMENT

（測定環境に対する注意事項） .................................. 42

012126

（分解手順） ...... 8

（LSI 端子機能表） ......... 21

SERVICE MANUAL

DBR12

INSPECTIONS

（検査） ......................................... 44

UPDATING

（アップデート） ................................. 51

MODEL ID SETTING

STARTING SEQUENCE

FINISHING SEQUENCE

PARTS LIST

BLOCK DIAGRAM

（ブロックダイアグラム）

LEVEL DIAGRAM

（レベルダイアグラム）

CIRCUIT DIAGRAM

DBR15

（モデル ID 設定） .............. 53

（起動シーケンス） .. 54/56

（終了シーケンス） .. 58/59

（回路図）

HAMAMATSU, JAPAN

'14.07

Table of Contents

Summary of Contents for Yamaha DBR Series

Page 1 （LSI 端子機能表） ..21 （ブロックダイアグラム） CIRCUIT BOARDS LEVEL DIAGRAM （シート基板図） ....22 （レベルダイアグラム） TEST PROGRAM （テストプログラム） ....29 CIRCUIT DIAGRAM （回路図） NOTES ON THE MEASUREMENT ENVIRONMENT （測定環境に対する注意事項） ........42 012126 HAMAMATSU, JAPAN Copyright (c) Yamaha Corporation. All rights reserved. PDF ’14.07...
Page 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated.
Page 3 DBR10/DBR12/DBR15 SPECIFICATIONS（総合仕様） General DBR15 DBR12 DBR10 System Type 2-way, Bi-amp Powered Speaker, Bass-reﬂ ex Type Frequency Range (-10dB) 50Hz–20kHz 52Hz–20kHz 55Hz–20kHz Coverage Angle H90° x V60° Constant Directivity Horn Crossover Type FIR-X Tuning (Linear Phase FIR Filter) Crossover Frequency 2.1kHz 2.1kHz 2.1kHz Measured Maximum SPL (peak)
Page 4 DBR10/DBR12/DBR15 PANEL LAYOUT（パネルレイアウト） Rear （背面） Bottom （底面） q [INPUT] jacks (CH1 and CH2) q [INPUT]端子（CH1とCH2） w [LEVEL] knobs w [LEVEL] ノブ e [MIC/LINE] switch e [MIC/LINE] スイッチ r [LIMIT] indicator r [LIMIT] インジケーター t [SIGNAL] indicator t [SIGNAL] インジケーター y [PROTECTION] indicator y [PROTECTION] インジケーター...
Page 5 DBR10/DBR12/DBR15 CIRCUIT BOARD LAYOUT（ユニットレイアウト）＜ (正面)＞＜ (右側面)＞＜ (背面)＞（スピーカ（ツイーター））（アンプ組立）（スピーカ（ウーファー））＜ (正面)＞＜ (右側面)＞＜ (背面)＞（スピーカ（ツイーター））（アンプ組立）（スピーカ（ウーファー））＜ (正面)＞＜ (右側面)＞＜ (背面)＞（スピーカ（ツイーター））（アンプ組立）（スピーカ...
Page 6 DBR10/DBR12/DBR15 （アンプ組立） (P destination only)
Page 7 DBR10/DBR12/DBR15 DIMENSIONS（寸法図） DBR10 2-M8 depth 17mm For pole 35mm Unit （単位） : mm M8 depth 17mm DBR12 2-M8 depth 17mm For pole 35mm Unit （単位） : mm DBR15 M8 depth 17mm 2-M8 depth 17mm For pole 35mm Unit （単位） : mm...
Page 8 DBR10/DBR12/DBR15 DISASSEMBLY PROCEDURE（分解手順） A. DBR10 の分解 A. Disassembly of DBR10 When you remove binding ties and such, always ※ インシュロックタイなどを外したときは必ず外す前と install as before removal. 同じように取付けてください。 A-1. グリル 10 組立（所要時間：約 1 分） A-1. Grille 10 Assembly A-1-1 [230] のネジ 4 本を外して、グリル 10 組立を外し (Time required: About 1 minute) ます。...
Page 9 DBR10/DBR12/DBR15 （WC 組立 LF10 束線赤（＋））（WC 組立 LF10 束線黒（−））（スピーカ（ウーファー））（スピーカ（ウーファー））（優先ネジ） Fig. A-3 （図A-3） Fig. A-4 （図A-4） A-3. Bafﬂ e 10 Assembly A-3. バッフル 10 組立（所要時間：約 4 分） (Time required: About 4 minutes) A-3-1 ...
Page 10 DBR10/DBR12/DBR15 （バッフル 10 組立）（アンプ組立 10）（WC 組立 LF10 束線（赤 / 黒））（WC 組立 HF10 束線（黄 / 青））（優先ネジ） Fig. A-6 （図A-6） Photo A-1 （写真A-1） A-4. Loud Speaker (Tweeter) A-4. スピーカ（ツイーター）（所要時間：約 5 分） (Time required: About 5 minutes) A-4-1 ...
Page 11 DBR10/DBR12/DBR15 （バッフル 10 組立）（取付板 HFP）（WC 組立 HF10 束線黄（＋））（赤マーク）（スピーカ（ツイーター））（WC 組立 HF10 束線青（−））（優先ネジ） Fig. A-8 （図A-8） A-5. Amp Assembly 10 A-5. アンプ組立 10 （所要時間：約 3 分） (Time required: About 3 minutes) A-5-1 ...
Page 12 DBR10/DBR12/DBR15 B. DBR12/DBR15の分解 B. Disassembly of DBR12/DBR15 When you remove binding ties and such, always ※ インシュロックタイなどを外したときは必ず外す前と install as before removal. 同じように取付けてください。 B-1. グリル12組立/グリル15組立（所要時間：約1分） B-1. Grille 12 Assembly/Grille 15 Assembly B-1-1 [260]のネジ6本を外して、グリル12組立/グリル15 (Time required: About 1 minute) 組立を外します。...
Page 13 DBR10/DBR12/DBR15 （スピーカ（ウーファー））（スピーカ（ウーファー））（優先ネジ） Fig. B-3 （図B-3）（WC 組立 LF12 束線黒（−））（WC 組立 LF15 束線赤（＋））（WC 組立 LF12 束線赤（＋））（WC 組立 LF15 束線黒（−））（スピーカ（ウーファー）） Fig. B-4 （図B-4） B-3. ...
Page 14 DBR10/DBR12/DBR15 （WC 組立 HF12 束線（黄 / 青）） DBR12 : [200A] x 14 DBR15 : [200B] x 16 （WC 組立 LF12 束線（赤 / 黒））（バッフル 12 組立） ※ This ﬁ gure shows the DBR12. （この図は、 DBR12です。） Fig. B-5 （図B-5）（バッフル...
Page 15 DBR10/DBR12/DBR15 B-4. Loud Speaker (Tweeter) B-4. スピーカ（ツイーター）（所要時間：約5分） (Time required: About 5 minutes) B-4-1 グリル12組立/グリル15組立を外します。 B-4-1 Remove the grille 12 assembly/grille 15 assembly. （B-1項参照） (See procedure B-1.) B-4-2 スピーカ（ウーファー）を外します。（ B-2項参照） B-4-2 Remove the loud speaker (woofer). (See procedure B-2.) B-4-3 ...
Page 16 DBR10/DBR12/DBR15 B-5. アンプ組立12/アンプ組立15 （所要時間：約3分） B-5. Amp Assembly 12 /Amp Assembly 15 B-5-1 [280]のネジ10本を外します。（図B-9、図B-10） (Time required: About 3 minutes) ※ アンプ組立12/アンプ組立15を取り付けるときは、優先ネ B-5-1 Remove the ten (10) screws marked [280]. ジ2本を図に示す順番で先に締めてください。（図B-10） (Fig. B-9, Fig. B-10) B-5-2 ...
Page 17 DBR10/DBR12/DBR15 C. アンプ組立の分解 Disassembly of Amp Assembly Before disassembly, remove the amp assembly in ※ 分解の前に、あらかじめアンプ組立を外しておきます。 advance. (See procedure A-5, B-5.) （A-5 項、B-5 項参照） When you remove binding ties and such, always ※ インシュロックタイなどを外したときは必ず外す前と install as before removal. ...
Page 18 DBR10/DBR12/DBR15 C-3. SUBL （ SP OUT）シート（所要時間：約1分） C-3. SUBL (SP OUT) Circuit Board C-3-1 シールドAMP組立を外します。（ C-2項参照） (Time required: About 1 minute) C-3-2 SUBL （SP OUT）シートをAMPSシートのCN202の C-3-1 Remove the shield AMP assembly. (See procedure C-2.) コネクターから引き抜いて外します。（図C-3） C-3-2 Remove the SUBL (SP OUT) circuit board by pulling it from the connector CN202 of the AMPS circuit board.
Page 19 DBR10/DBR12/DBR15 （取付板 ACIN）（不織布） ( ACIN ) （カバー ACIN）（90 度）（ブラケットACインレット）（優先ネジ 1）（ターミナルラグ）（優先ネジ 2） Fig. C-4 （図C-4） C-6. DSPシート（所要時間：約5分） C-6. DSP Circuit Board C-6-1 シールドAMP組立を外します。（ C-2項参照） (Time required: About 5 minutes) C-6-2 ...
Page 20 DBR10/DBR12/DBR15 C-7. VSLシート（P仕向けのみ）（所要時間：約4分） C-7. VSL Circuit Board (P destination only) C-7-1 シールドAMP組立を外します。（ C-2項参照） (Time required: About 4 minutes) C-7-2 SUBL （ ACIN）シートを外します。（ C-5項参照） C-7-1 Remove the shield AMP assembly. (See procedure C-2.) C-7-3 ...
Page 21 DBR10/DBR12/DBR15 LSI PIN DESCRIPTION（LSI 端子機能表） PCM1781DBQR (X7375A00) DAC (Digital to Analog Converter) ............21 PCM1803ADBR (X7357B00) ADC (Analog to Digital Converter) ............21 PCM1803DBR (X7357A00) ADC (Analog to Digital Converter) ............21 TM4C1230D5PMIR (YF553A00) CPU ....................22 YSS952-QZE2A (YE441A00) DSP (SPR-2) (Digital Signal Processor) ..........21 PCM1803DBR (X7357A00) ADC (Analog to Digital Converter) PCM1803ADBR (X7357B00) ADC (Analog to Digital Converter) DSP: IC401...
Page 22 DBR10/DBR12/DBR15 TM4C1230D5PMIR NAME FUNCTION NAME FUNCTION CIRCUIT BOARDS（シート基板図） AMPS Circuit Board (YF909C0) ............23/24 DSP Circuit Board (YF913C0) ............. 25/26 SUBL (ACIN) Circuit Board (YF910D0) ........... 27 SUBL (SP IN) Circuit Board (YF910D0) ........... 26 SUBL (SP OUT) Circuit Board (YF910D0) ..........28 VSL Circuit Board (YF911B0)(P destination only) ........
Page 23 DBR10/DBR12/DBR15 AMPS Circuit Board ● to VSL-CN901 (P destination only) to SUBL(ACIN)-W301 to DSP-CN505 to SUBL ( SP OUT ) -CN303 to DSP-CN504 to DC FAN Component side （部品側） 2NA-ZJ27480...
Page 24 DBR10/DBR12/DBR15 AMPS Circuit Board ● Pattern side （パターン側） 2NA-ZJ27480...
Page 25 DBR10/DBR12/DBR15 DSP Circuit Board ● Scale: 90/100 to AMPS-CN201 to AMPS-CN103 not connected not connected to DSP-CN601 to DSP-CN602 Component side （部品側） Scale: 90/100 Pattern side （パターン側） 2NA-ZJ27600...
Page 26 DBR10/DBR12/DBR15 DSP Circuit Board ● to DSP-CN603 to DSP-CN604 Component side （部品側） Pattern side （パターン側） SUBL ( SP IN ) Circuit Board ● to TWEETER to SUBL ( SP OUT ) -CN304 to WOOFER Component side （部品側） Pattern side （パターン側） DSP: 2NA-ZJ27600 SUBL (SP IN):2NA-ZJ27580...
Page 27 DBR10/DBR12/DBR15 SUBL ( ACIN ) Circuit Board ● to POWER SWITCH to AMPS-CN101 Component side （部品側） Pattern side （パターン側） 2NA-ZJ27580...
Page 28 DBR10/DBR12/DBR15 SUBL ( SP OUT ) Circuit Board ● to AMPS-CN202 to SUBL ( SP IN ) -CN305 Pattern side （パターン側） Component side （部品側） VSL Circuit Board (P destination only) ● to AMPS-CN102 Component side （部品側） SUBL (SP OUT):2NA-ZJ27580 VSL: 2NA-ZJ28000...
Page 29 Download the latest version of application ﬁ les for service ションファイル最新版をダウンロードし、パソコンの inspection from the YSISS homepage and copy them to C C ドライブに下記のようにコピーします。 drive of personal computer as shown below. （URL >> http://plaza.yamaha.co.jp/ysiss/index.nsf） (URL >> http://plaza.yamaha.co.jp/ysiss/exindex.nsf) • C:¥DBR¥tools¥DIAG¥DiagDBR-SERVICE.exe • C:¥DBR¥tools¥DIAG¥DiagDBR-SERVICE.exe • C:¥DBR¥tools¥DIAG¥DiagDBR-SERVICE.ini •...
Page 30 DBR10/DBR12/DBR15 Service inspection 2. サービス検査 2-1. How to activate 2-1. 起動方法 (1) When the power is supplied to the AMP UNIT, the （1） AMP UNIT の電源を入れると、自動的にダイ diagnostic mode is activated automatically and LED アグモードで起動し、リアパネルの...
Page 31 DBR10/DBR12/DBR15 Test Items 3. 検査項目 For details of inspection refer to “INSPECTIONS” on 検査の詳細は「検査」（44 ページ）を参照してくだ page 44. さい。 3-1. INFO 検査 3-1. INFO inspection VERSION 番号を目視で確認します。 Check VERSION number by sight. MODEL ID を自動で確認します。 Check MODEL ID by sight. 検査結果はプロパティウインドウへ下記のように表 The result is displayed in property window as shown below.
Page 32 DBR10/DBR12/DBR15 3-2. DSP 検査 3-2. DSP inspection I2C-BUS 経由の DSP との通信状態の良否、DSP 内 Communication condition with DSP via I2C-BUS, 部の動作状態の良否、DSP-IRQ 端子の接続を自動的 operational state of inside DSP and connection of a DSP- に検査します。 IRQ terminal are inspected automatically. 検査結果はアウトプットウインドウへ下記のように The result is displayed in output window as shown below. 表示されます。...
Page 33 DBR10/DBR12/DBR15 3-4. LED 検査 3-4. LED inspection LIMIT LED lights. Conduct inspection whether it turns LIMIT LED が点灯→消灯するか検査を行います。 off the light. SIGNAL LED が点灯→消灯するか検査を行います。 SIGNAL LED lights. Conduct inspection whether it PROTECTION LED が点灯→消灯するか検査を行い turns off the light. ます。 PROTECTION LED lights. Conduct inspection whether POWER LED が点灯→消灯するか検査を行います。 it turns off the light. D-CONTOUR LED ...
Page 34 DBR10/DBR12/DBR15 Troubleshooting トラブルシューティング If you fail, check wire connection and the following parts. 失敗した場合、次の部品及び結線を確認します。 CPU (PCB DSP : IC504-47pin) → LIMIT LED CPU (PCB DSP : IC504-47pin) → LIMIT LED CPU (PCB DSP : IC504-46pin) → SIGNAL LED CPU (PCB DSP : IC504-46pin) → SIGNAL LED CPU (PCB DSP : IC504-45pin) → PROTECTION LED CPU (PCB DSP : IC504-45pin) → PROTECTION LED CPU (PCB DSP : IC504-44pin) → POWER LED CPU (PCB DSP : IC504-44pin) → POWER LED CPU (PCB DSP : IC504-43pin) → D-CONTOUR LED CPU (PCB DSP : IC504-43pin) → D-CONTOUR LED 3-5. SWITCH inspection 3-5. SWITCH 検査 Inspect On | Off status of D-CONTOUR switch. D-CONTOURスイッチのON ¦ OFF 状態を検査します。 Inspect On | Off status of HPF switch. HPF スイッチの...
Page 35 DBR10/DBR12/DBR15 If status received from ﬁ rmware is not the one intended, ファームウェアから受信した状態が意図した状態で whether or not to perform again the test that status of ない場合は、同一スイッチ状態のテストを再度実行 switch is the same is confirmed. The test is performed するか確認します。「Retry」ボタンで再テストを行 again with “Retry” button, and not performed again with い、...
Page 36 DBR10/DBR12/DBR15 3-6. FAN inspection 3-6. FAN 検査 Inspect FAN condition when the speed of FAN is changed. FAN の速度を変化させ FAN の良否を検査します。 Inspect the speed of FAN to change and to become early. FAN のスピードが変化し早くなることを検査します。 Determine FAN tests comprehensively. FAN テストの総合判定を行います。 If result is PASS, click “Yes” button. 結果が...
Page 37 DBR10/DBR12/DBR15 3-8. ANALOG 検査 3-8. ANALOG inspection Configuration for conductihg various kinds of analog- 各種アナログ特性検査の環境設定を行います。 characteristics inspection is performed. [CFG0] PROTECTION:off, FAN:stop, AMP:disable, [CFG0] PROTECTION:off, FAN:stop, AMP:disable, MUTE:all on. MUTE:all on. [CFG1] PROTECTION:off, FAN:low, AMP:enable, [CFG1] PROTECTION:off, FAN:low, AMP:enable, MUTE:all off. MUTE:all off. アナログ信号値はオペレーターが計測します。 Operator shall measure Analog signal value. 各経路の...
Page 38 DBR10/DBR12/DBR15 When determination of the result based on measurement オペレータの計測結果に応じた結果判定を入力する result by operator is input, the result is displayed in output と、検査結果はアウトプットウインドウへ下記のよ window as shown below. うに表示されます。 When Normal 正常時 Measurement value PASS PASS: MUTE DSP-ON 計測値 PASS PASS: MUTE DSP-ON PASS: MUTE DSP-OFF PASS: MUTE DSP-OFF PASS: MUTE DAC-ON PASS: MUTE DAC-ON...
Page 39 DBR10/DBR12/DBR15 3-10.POFF-REQ inspection 3-10.POFF-REQ 検査 Inspect the shutdown of the power supply when POFF- POFF-REQ をアクティブにし、電源のシャットダウ REQ is activated. ンを検査します。 At this time, it also checks that PWR-OFF occurs. このとき、PWR-OFF が発生することも確認します。 It is set to “FAIL” when there is no response, even if PWR-OFF が規定時間になっても応答がなかった場...
Page 40 DBR10/DBR12/DBR15 The explanation of Application アプリケーション説明検査FAIL。検査対象を選択します。検査PASS。・・・検査対象が表示されます。・□にチェック印をつけると検査対象となります。・個別に選択して、単体検査ができます。・個別に選択して、ダブルクリックすると詳細な検査項目が表示されます。 (1) Title bar (q) （1）タイトルバー（q） Title of application is displayed. アプリケーションのタイトルが表示されます。 (2) Title button (w) （2）タイトルボタン（w） Button for managing window is displayed. ...
Page 41 DBR10/DBR12/DBR15 バージョン等の情報が表示されます。検査結果の詳細を表示します。【検査の実行＆停止】（テストのスタート）（テストの一時停止）（テストの停止）（結果のクリア）（テストの実行）（ログの保存）（出力文字列の保存） (7) Property window (u) （7）プロパティウインドウ（u） List of character strings obtained by test is displayed. テストにより取得した文字列の一覧を表示します。 (8) Output window (i) （8）アウトプットウインドウ（i） Character strings, such as communication content with ...
Page 42 DBR10/DBR12/DBR15 NOTES ON THE MEASUREMENT ENVIRONMENT（測定環境に対する注意事項） The AMP assembly of DBR is using class D ampliﬁ er. DBRアンプユニットはD級アンプを使用しています。 1. Ｄ級アンプを測定するときは必ずD級アンプとオディ 1. Insert AUX-0025 between classD amplifier and the オアナライザの間にAUX-0025を挿入してください。 audio analyzer when you measure classD amplifier. ※ Audio Precision社 AUX-0025 の挿入が必須である理由 Reason to which insertion of the Audio Precision AUX-0025 is indispensable.
Page 43 DBR10/DBR12/DBR15 Flow of the signal and output method of AMP assembly of DBR. （DBRアンプユニットの信号の流れと出力方式） Fig. 2 （図2） The "Fig. 2" is the output structure drawing of AMP assembly of DBR. The type of output of an ampliﬁ er unit does not change for a powered-speaker. （（図2）はＤBＲアンプユニットの出力段構造図です。パワードスピーカーのため、アンプユニットの出力方式は変化しません。） 3. Use the filter for measurement "Inspection items". 3. 測定用フィルタを使用する「検査項目」。 Filters use the instructions in "DBR10/DBR12/DBR15". ...
Page 44 DBR10/DBR12/DBR15 INSPECTIONS （検査） This test speciﬁ cation is applied to the AMP assembly 10/12/15. この検査規格はアンプ Ass y 10/12/15 に適用されます。 1. 測定条件 Measurement Conditions 1-1. 測定器、治具 1-1. Measuring Instrument and jigs • 検査に使用する測定器は、本文中に記載の規格を • Use a reliable measuring device capable of precisely 十分精度良く測定できる精度及び確度を持つもの...
Page 45 DBR10/DBR12/DBR15 1-3. Preparation 1-3. 準備 • The load resistors for each output terminals are as • 各出力端子に下記の負荷抵抗を接続します。 follows. SP OUT (HF) CN304 1-2 ピン間： SP OUT (HF) Between 1 pin and 2 pin of CN304: 8 Ω± 1 ％（定格 100 W 以上） 8 ohms±1 % (Rated 100 W or more) ...
Page 46 DBR10/DBR12/DBR15 2-4. ファームウェアバージョンの確認 2-4. Conﬁ rmation of Firmware Version Execute INFO inspection of diagnostic mode. ダイアグモードの INFO 検査を実行します。 Conﬁ rm the ﬁ rmware version displayed on the PC. PC に表示されるファームウェアバージョンを確認します。 2-5. Conﬁ rmation of Model ID 2-5. モデル ID の確認 Execute INFO inspection of diagnostic mode. ダイアグモードの...
Page 47 DBR10/DBR12/DBR15 2-11. 利得 2-11. Gain (1) Set the VOL1:MAX, VOL2:MIN, LINE/MIC:LINE, (1) VOL1 : 最大、VOL2 : 最小、LINE/MIC : LINE、 THRU/MIX:THRU. THRU/MIX : THRU に設定します。 The signal of -10 dBu is input to INPUT terminal 1 入力端子 1（XLR）に -10 dBu の信号を入力し、 (XLR), and the output voltage is measured. 出力電圧を測定します。...
Page 48 DBR10/DBR12/DBR15 2-12. Frequency Response 2-12. 周波数特性 (1) Set the VOL1:MAX, VOL2:MIN, LINE/MIC:LINE, (1) VOL1 : 最大、VOL2 : 最小、LINE/MIC : LINE、 THRU/MIX:THRU. THRU/MIX : THRU に設定します。 The signal of -10 dBu is input to INPUT terminal 1 入力端子 1（XLR）に -10 dBu の信号を入力し、 (XLR), and the output voltage is measured. 出力電圧を測定します。...
Page 49 DBR10/DBR12/DBR15 2-13. Total Harmonic Distortion 2-13. 全高調波歪率測定 (1) Set the VOL1:MAX, VOL2:MIN, LINE/MIC:LINE, (1) VOL1 : 最大、VOL2 : 最小、LINE/MIC : LINE、 THRU/MIX:THRU. THRU/MIX : THRU に設定します。 When the signal is input to the INPUT terminal 1 (XLR). 入力端子 1（XLR）に信号を入力します。 The following outputs are obtained, total harmonic ...
Page 50 DBR10/DBR12/DBR15 2-15. Output noise level 2-15. 出力ノイズレベル (1) Perform measurement with no signal input. (1) 測定は入力無信号の状態で行います。 Set the VOL1:MAX, VOL2:MIN, LINE/MIC:LINE, VOL1 : 最大、VOL2 : 最小、LINE/MIC : LINE、 THRU/MIX:THRU. THRU/MIX : THRU に設定します。 INPUT terminal 1 (XLR) is grounded through the 入力端子 1（XLR）を 100 〜 150 Ωの抵抗を介し resistor of 100-150Ω, the noise level generated in the て接地し、出力端子に発生するノイズレベルを...
Page 51 ﬁ rmware from the YSISS homepage and ションソフトウェアとファームウェアの最新版をダウ copy them to C drive of personal computer as shown below. ンロードし、パソコンの C ドライブに下記のようにコピーします。 (URL >> http://plaza.yamaha.co.jp/ysiss/exindex.nsf) （URL >> http://plaza.yamaha.co.jp/ysiss/exindex.nsf） • Application software for updating • アップデ̶ト用アプリケーションソフトウェア C:¥DBR¥tools¥Updater¥UpdaterDBR.exe C:¥DBR¥tools¥Updater¥UpdaterDBR.exe Connection 3. ...
Page 52 DBR10/DBR12/DBR15 Update Procedure 4. アップデート手順 (1) A power supply is switched on pushing the UPDATE （1） AMP UNIT の UPDATE スイッチ (SW504) を押しな switch (SW504) of the AMP UNIT. がら、電源を入れます。 Note: 注： If all LEDs on the rear panel do not turned off, it’s リアパネルにある全...
Page 53 DBR10/DBR12/DBR15 MODEL ID SETTING （モデル ID 設定） This is an activation method to set up model ID. モデルID を設定するための起動方法。 After replacing the DSP circuit board, be sure to execute DSPシートを交換した際は、必ずモデルIDの設定を実施 setting of the model ID. してください。 After power on and during PROTECTION LED lighting, the 1. ...
Page 54 DBR10/DBR12/DBR15 STARTING SEQUENCE Power ON （Reset） Is FLASH rewriting mode To FLASH rewriting mode （Built-in ROM Boot Loader） starting switch turned on? Is debugging mode starting switch turned on? Is UART-0 connected? To diagnosis mode To debugging mode Internal data initialized Model number Is it diagnostic mode? Not set? To model number Starts as DBR15. setting mode ［POWER LED］ turned on ［PROTECTION LED］ turned on AMP ENABLE （AMP-ENA） DSP initialized （ resetting cancelled）（/DSP-RES） LINE output mute cancelled （LINE-MUTE） DSP boot • initializing process DSP mute process 100msec from the ...
Page 55 DBR10/DBR12/DBR15 Power On Sequence CPU H/W CPU resetting cancelled FLASH rewriting mode conﬁrmed UART0 connection conﬁrmed Operation mode decided Internal data initialized Setup of the model number ［POWER LED］ turned on, ［PROTECTION LED］ turned on DSP resetting cancelled DSP started DSP initializing process DSP boot • initializing process DSP mute process ADC power down cancelled （AD-PDWN） DAC initializing process DAC mute cancelled AMP Enable LINE output mute cancelled （ /LINE-MUTE） DSP mute cancelled DSP mute cancelled ［PROTECTION LED］...
Page 56 DBR10/DBR12/DBR15 起動シーケンスパワーオン（リセット）フラッシュ書換モードフラッシュ書換モードへ（内蔵ROM Boot Loader）起動スイッチオン？デバッグモード起動用 SWオン？ UART-0 接続状態？ダイアグモードへデバッグモードへ内部情報初期化モデル番号がダイアグモードか？設定されてない？ DBR15としてモデル番号設定モードへ起動する［POWER LED］点灯［PROTECTION LED］点灯 AMP ENABLE （AMP-ENA）...
Page 57 DBR10/DBR12/DBR15 Power On Sequence CPU H/W CPUリセット解除フラッシュ書換モード確認 UART0 接続確認動作モード決定内部情報初期化モデル番号の設定［POWER LED］点灯、［ PROTECTION LED］点灯 DSP リセット解除 DSP 起動 DSP 初期化処理 DSP ブート・初期化処理 DSP ミュート処理 ADC パワーダウン解除（AD-PDWN） DAC 初期化処理 DAC ミュート解除 AMP Enable ...
Page 58 DBR10/DBR12/DBR15 FINISHING SEQUENCE Power OFF detected DSP mute process LINE output mute process （/CAS-MUTE） AMP DISNBLE (AMP-ENA) Wait for power OFF Power Oﬀ Sequence CPU H/W Power OFF interrupt DSP Mute DSP mute process LINE output mute process （/CAS-MUTE） AMP Disable Wait for power OFF...
Page 59 DBR10/DBR12/DBR15 終了シーケンス Power Oﬀ検出 DSP ミュート処理 LINE出力ミュート処理（/CAS-MUTE） AMP DISNBLE (AMP-ENA) 電源停止待ち Power Oﬀ Sequence CPU H/W Power Oﬀ 割り込み DSP Mute DSP ミュート処理 LINE 出力ミュート処理（/CAS-MUTE） AMP Disable 電源断待機...
