Entity CiCo Series User Manual

elettronica s.r.l.
Manuale di istruzioni
User Manual
EN 0723
Sequenziatore
PWM

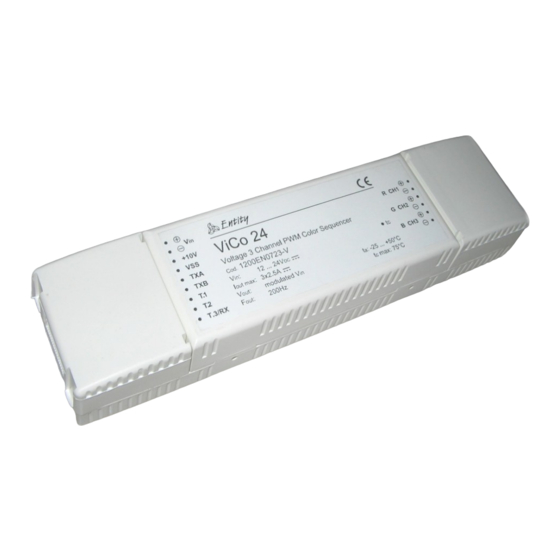

PWM Sequencer
serie CiCo
serie ViCo
Funzionamento tramite pulsanti (non inclusi)
L'accensione e lo spegnimento del sequenziatore avviene attraverso la pressione del
tasto 1 (T1). All'accensione la modalità di funzionamento corrisponderà all'ultima
impostazione memorizzata.
Modalità colore fisso
Premere il tasto 2 (T2) per attivare la modalità a colore fisso e programmare il colore
desiderato: il sequenziatore visualizzerà un ciclo di colori fra cui effettuare la scelta. Un
breve flash segnalerà il termine del ciclo; premere quindi il tasto T1 per arrestare il ciclo
sul colore voluto e memorizzare l'impostazione.
Modalità variazione automatica del colore
Utilizzare il tasto 3 (T3) per attivare la modalità di variazione automatica dei colori e
programmare la durata del ciclo desiderata. Ciascuna pressione di T3 visualizzerà un
colore lampeggiante, cui corrisponde un periodo secondo quanto riportato in tabella 1.
Ad esempio alla prima pressione di T3 verrà acceso il rosso, a cui corrisponde la durata di
15 secondi; premendo nuovamente T3 viene acceso il verde, corrispondente a 30 secondi,
e così via. Una volta selezionata la durata desiderata, confermarla
premendo il tasto T1; il sequenziatore inizierà il ciclo di variazione automatica del colore
con la durata da voi selezionata.
Luce bianca
A dispositivo spento la pressione del tasto T2 accende la luce bianca, che può essere
spenta premendo nuovamente T2. La pressione di T1 riporta invece il dispositivo in
modalità sequenziatore.
Controllo tramite radiocomando
Il radiocomando a quattro tasti controlla il dispositivo con le stesse modalità della tastiera,
con l'unica differenza data della presenza di un ulteriore tasto, TR4. Questo tasto è
dedicato esclusivamente all'accensione e spegnimento della luce bianca.
Impostazione del codice radiocomando
Il radiocomando viene fornito con un codice standard. E' consigliato impostare un codice
personalizzato, cambiando la configurazione dei dip switch da 1 a 7 (8 non utilizzato).
Successivamente eseguire la procedura di riconoscimento del nuovo codice.
Riconoscimento del radiocomando
Al primo utilizzo (e ad ogni variazione) è necessario memorizzare il codice del
radiocomando nel sequenziatore secondo la procedura di seguito descritta:
• alimentare il dispositivo, lasciando spente le uscite;
• collegare gli ingressi T2 e T3 a VSS; (nel caso siano collegati i pulsanti, premere
contemporaneamente i pulsanti 2 e 3);
• le uscite vengono attivate in sequenza veloce; (scollegare T2 e T3 da VSS);
• entro 10 secondi premere un tasto qualsiasi del radiocomando per completarne il
riconoscimento.
Funzionamento con ingresso 0/10V
La tensione di ingresso minima per l'accensione del dispositivo è V
comprese nel range 1.2V/9.8V il dispositivo effettua una variazione ciclica dei colori; la durata di tali
cicli è proporzionale a V e compresa fra un minimo di 15 secondi ed un massimo di 15 minuti. Se la
in
tensione di ingresso supera il valore di soglia di 9.8V il dispositivo arresta il ciclo sull'ultimo colore
visualizzato, memorizzando l'impostazione corrente. Tensioni d'ingresso inferiori al valore di soglia V
= 1,2V causano lo spegnimento del dispositivo.
NB.: Nelle installazioni con ingresso 0/10V non è possibile l'utilizzo del radiocomando.
© 2009 Entity Elettronica s.r.l. Tutti i diritti riservati.
Funzione del dispositivo
Il dispositivo è dotato di tre uscite utilizzabili per
comandare uno o più LED RGB, e consente di:
• in modalità colore: selezionare un particolare
colore
• in modalità variazione automatica dei colori:
impostare la durata del ciclo.
E' disponibile nella versione con uscita in tensione
(EN0723-V) oppure in corrente (EN0723-C).
Caratteristiche
• Ingresso 0/10V
• 3 ingressi NPN per controllo tramite pulsanti
esterni
• Ingresso/uscita di sincronizzazione con altri
dispositivi EN0723
• Protezione contro le inversioni di polarità
• Protezione contro il sovraccarico delle uscite
Caratteristiche tecniche / Simbolo/

Technical features

Symbol
Tensione di alimentazione /
V
Voltage power IN
Corrente di uscita (per canale) 1 /
I
Current output(for channel) 1 OUT
Tensione di uscita 2 /
V
Voltage output 2
OUT
Frequenza di uscita PWM /
F
OUT
PWM frequency output
Range di temperatura /
Temperature range
e memorizzarla
=1.2V. Per tensioni di ingresso
in

Device function

The device has three outputs that can drive one
or more RGB LEDs, and allows:
• in steady colour mode: select a colour
• in automatic colours variation mode: select a
cycle period
Two versions are available: one with voltage
output (EN0723-V), one with current output
(EN0723-C).

Features

• 0/10V input
• 3 NPN inputs for keybord control
• Input/output to synchronise to other EN0723
devices
• Inverse polarity protection
• Output overload protection
Valore / Value
Modello/
Version
Min Typ Max
10,8 - 26,4
EN0723-V 2,5
EN0723-C 315 350 385
EN0723-V 0 V - 1
IN
EN0723-C 0 V - 1,5
IN
190 200 210
-20 - +50
Operation with keys (not included)
Pression Colore Durata
i T3 lampeggiante ciclo
Push key 1 (T1) to turn on/off the device; it starts from the last mode and setting
T3 flashing Cycle
stored.
pressures colour lenght

Colour mode

1 rosso / red 15 sec
Push key 2 (T2) to enable steady colour mode and set the desired colour:
2 verde / green 30 sec
sequencer starts a colour variation cycle; a short flash signals the cycle end.
When the desired colour is on, push T1 to stop the cycle and store your settings.
3 blu / blue 1 min

Automatic colours variation mode

4 giallo / yellow 5 min
Push key 3 (T3) to enable colours variation mode and set the desired cycle
turchese/
period. Each push of T3 lights a flashing colour, that matches a time as shown in
5 10 min
turquoise
table 1.
6 rosa / pink 20 min
For example, first push of T3 lights red, which matches the 15 second cycle; push
T3 again and it lights green, which matches the 30 second cycle, and so on. Once
Tabella 1 / Table 1
you have selected the required time, push T1 to store the settings: sequencer
starts the colour variation cycle with the desired period.

White light

If the device is in stand-by mode, push T2 to switch on the white light, and push it
again to turn it off.

Operation with remote radio control

A four key remote control manages the device in the same way as the keyboard,
except for the addition of another key, TR4. This key controls whether white light
is on or off.

Setting of the remote control code

The remote control is provided with a standard factory code. For this reason we
suggest to set a personalized code for the remote control device. If you need to
change this code, move dip switches, situated above the battery, from 1 to 7 (8
not used). You have to make the acquisition of the remote code in order to make
the sequencer recognize the radio control (see following paragraph).

Remote control recognition

Before using the remote radio control, you need to save the remote control
code into the sequencer, as described below:
• connect the sequencer outputs, power on the sequencer and let all outputs off;
• connect inputs T2, T3 and VSS o n the sequencer for a while; (if you have
connected a keyboard, press both key 2 and 3);
• the sequencer activates the outputs in a fast sequence; (you can disconnect
T.2, T.3 and VSS or release keys 2 and 3);
• in 10 seconds press any key on the radio control to complete recognition.

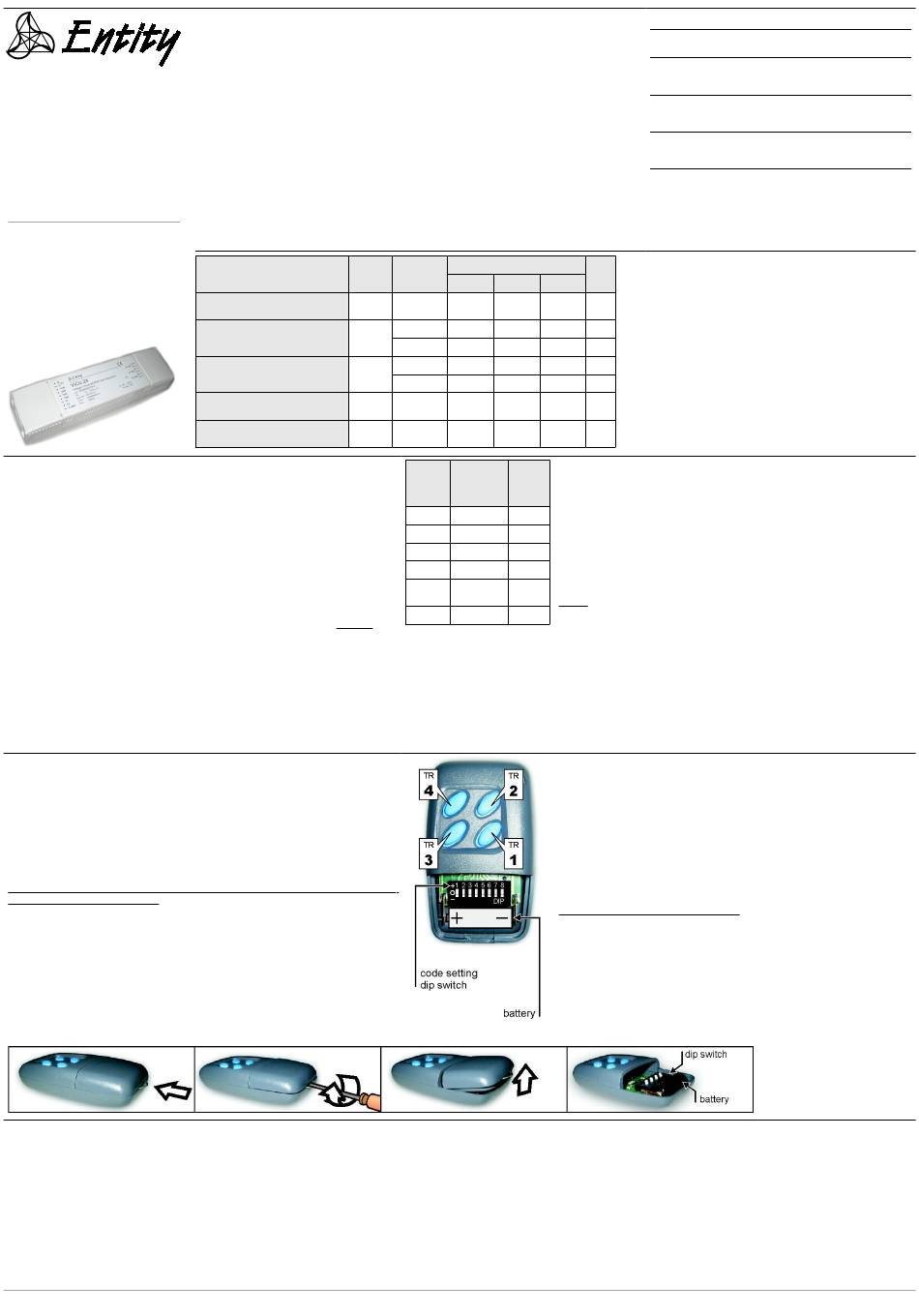

figura 1 / picture 1

Operation with the 0/10V input

The minimum voltage input to turn on the device is V
1.2V/9.8V the device does a cyclic variation of colours with a period directly related to V
a minimum value of 15 seconds to a maximum of 15 minutes. If the voltage input crosses the
9.8V threshold, the device stops the cycle in the last colour shows, and stores the setting.
in Voltage inputs lower than 1.2V threshold turn off the device.
NB: The remote control cannot be used in association with 0/10V input.
Codici d'ordine / Order code
1200 EN 0723 – V
ViCo 24
1200 EN 0723 – V – TC
ViCo 24 TC
1200 EN 0723 – C – 035
CiCo 035
1200 EN 0723 – C – 035 – TC
CiCo 035 TC
Dimensioni / dimensions
165 x 40 x25 mm
Nota: nel modello EN0723-V le uscite +Chx sono connesse internamente e
UdM /
corrispondono al positivo di ingresso dopo il fusibile di protezione, le uscite -Chx
UoM sono indipendenti tra loro (open drain). Nel modello EN0723-C tutte le uscite
sono indipendenti tra loro.
Nota 1: per EN0723-V è richiesto un regolatore di corrente esterno; per EN0723-
V
C i LED possono essere connessi direttamente all'uscita senza ulteriori limitatori.
dc
(Altre correnti disponibili a richiesta)
Nota 2: EN0723-V: (+Chx) - (-Chx) >>> Uscita open-drain EN0723-C: (+Chx) -
A
(-Chx)
mA
Note: In EN0723-V, +Chx outputs are internally connected and match the
positive input after the protection fuse; -Chx outputs are independent (open
V
drain). In EN0723-C all outputs are independent.
Note 1: EN0723-V requires an external constant current driver. On EN0723-C,
V
LEDs can be directly connected.
Note 2: EN0723-V: (+Chx) - (-Chx) >>> open-drain output | EN0723-C: (+Chx) -
Hz
(-Chx)
°C
= 1.2V. For input voltage in the range
in
Versione Documento: 1.4.0 - Versione Software: EN0723 1.1
Sequenziatore con uscita in
tensione / Voltage output sequencer
Sequenziatore con uscita in tensione
con radiocomando / Voltage output
sequencer with remote control
Sequenziatore con uscita in
corrente / Constant current output
sequencer
Sequenziatore con uscita in corrente
con radiocomando / Constant current
output sequencer with remote control
th is
Apertura del radiocomando
per sostituzione pile e
impostazione codice
Opening of the remote
control
, from
in
