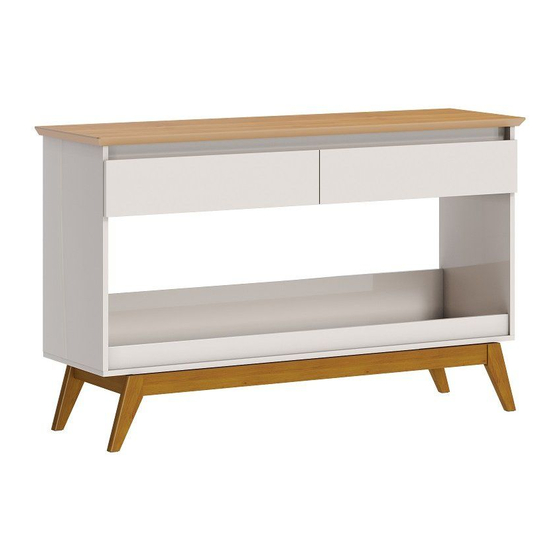

IMCAL Aparador Classic + Assembly Instructions

APARADOR CLASSIC +
Para assistência técnica, entre em contato com a loja onde adquiriu este móvel.
Para obtener assitencia técnica, pongase en contacto com la tienda donde compró el móvil.
For techinical assistance, contact the store where you purchased this mobile.

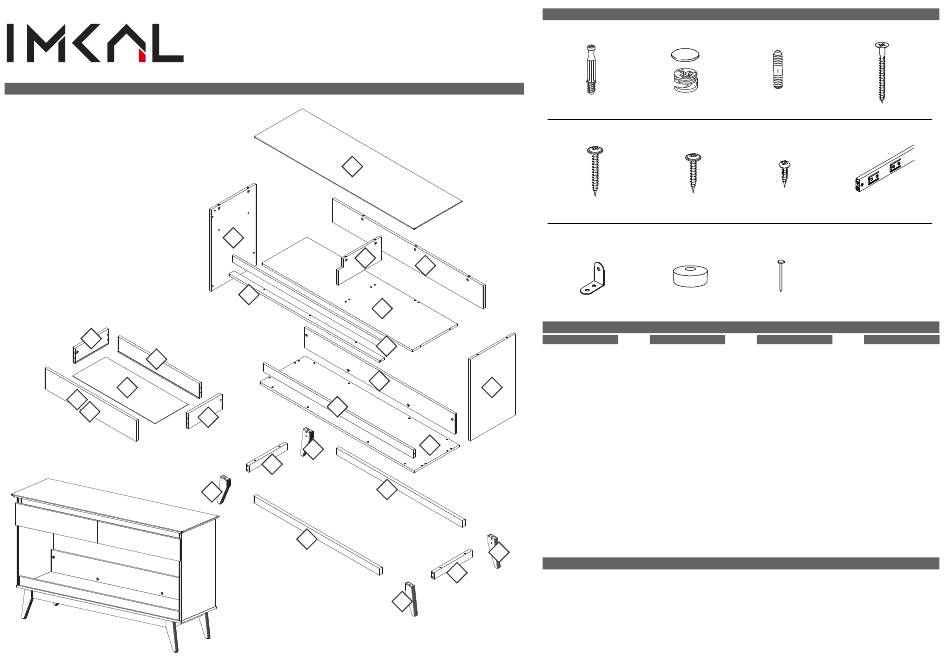

ESQUEMA DE MONTAGEM / ESQUEMA DE MONTAJE / ASSEMBLY INSTRUCTIONS
18
20
F1
16
17
19
01
15
06
11
13
10
12
08
07
02
03
04
04
02
A - 25x
Girofix Par.
E - 14x
Paraf. 4x30 FL
I - 04x
14
Cantoneira Ferro 3F.
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DELAS PIEZAS / PIECES IDENTIFICATION
PORTUGUÊS
01- Pé Mad.
02- Pé Mad.
03- Travessa Menor
04- Travessa Maior
09
05- Base
06- Lat. Esq.
07- Régua Base
08- Régua Base
09- Lat. Dir.
10- Tampo Intermediário
11- Divisão Centro
05
12- Régua Puxador
13- Régua Puxador
14- Fundo Sustent.
15- Tampo
16- Gaveta
17- Gaveta
18- Lateral Esq. Gaveta
19- Lateral Dir. Gaveta
20- Contrafundo
F1- Fundo Gaveta
01
CONSERVANDO O SEU MÓVEL / MANTENIENDO SU MOBILIARIO / MAINTAINING YOUR FURNITURE
03
LIMPEZA DO MÓVEL / LIMPIANDO SU MOBILIARIO / CLEANING
Na remoção da poeira utilizar flanela limpa e levemente umedecida, em seguida flanela seca para remoção da umidade.
Para limpiar el polvo utiliza una franela limpia y humedecida y después una franela seca para quitar la humedad.
To remove dust use a clean flannel slightly moistened and afterwards a dry flannel to remove the humidity.
RECOMENDAÇÕES DE USO / RECOMENDACIONES DE USO / USE RECOMMENDATIONS
Não expor a luz solar e locais úmidos.
No exponga a la luz solar y lugares húmedos.
Do not expose to sun light and humid places.
Não movimentar o móvel com os rodízios travados.
No mueva su mobiliario con las ruedas cerradas.
Do not move your furniture with the wheels locked.
ACESSÓRIOS / ACESORIOS / ACCESORIES
B - 25x C - 36x
Tambor 15mm Cavilha Plást. 6x30
F - 12x G - 24x
Paraf. 4x20 FL Paraf. 4x14 PN
J - 04x K - 04x
Sapata Plást.
Prego 8x8
ESPAÑOL ENGLISH
01- Pie Mad. 01- Wodden Foot
02- Pie Mad. 02- Wodden Foot
03- Trabaje Menor 03- Smaller Frame
04- Trabaje Mayor 04- Bigger Frame
05- Base 05- Base
06- Lado Izq. 06- Left Side
07- Regla Base 07- Base Frame
08- Regla Base 08- Base Frame
09- Lado Der. 09- Right Side
10- Cubierta Int. 10- Int. Top
11- División Centro 11-Cent. Division
12- Regla Tirador 12- Handle Frame
13- Regla Tirador 13- Handle Frame
14- Fondo de Sustent. 14- Sustent. Back
15- Cubierta 15- Top
16- Cajón 16- Drawer
17- Cajón 17- Drawer
18- Lado Izq. Cajón 18- Drawer Left Side
19- Lado Der. Cajón 19- Drawer Right Side
20- Trazera Cajón 20- Drawer Back
F1- Fondo Cajón F1- Drawer Bottom
Não encostar o móvel na parede para evitar transmissão de umidade.
No apoye el mobiliario en la pared evitar la transmisión de humedad.
Do not lean the furniture in the wall to avoid humidity transmission.
Este produto tem 6 meses de garantia contra defeito de fabricação.
Este producto tiene garantia de 6 meses conta defecto de fabricación.
This product has 6 months warranty against production defect.
D - 19x
Paraf. 5x50 SB
H - 02x
Corred. Telesc.
DIM. (mm)
01- 220 x 70 x 25
02- 220 x 70 x 25
03- 327 x 50 x 22
04- 1070 x 50 x 22
05- 1312 x 385 x 15
06- 600 x 384 x 15
07- 1278 x 60 x 15
08- 1278 x 150 x 15
09- 600 x 384 x 15
10- 1278 x 384 x 15
11- 368 x 173 x 15
12- 1278 x 49 x 15
13- 1278 x 43 x 15
14- 1278 x 173 x 15
15- 1360 x 410 x 25
16- 655 x 150 x 15
17- 655 x 150 x 15
18- 350 x 100 x 15
19- 350 x 100 x 15
20- 577 x 100 x 15
F1- 588 x 345 x 3
