Summary of Contents for Soncoz SGD1

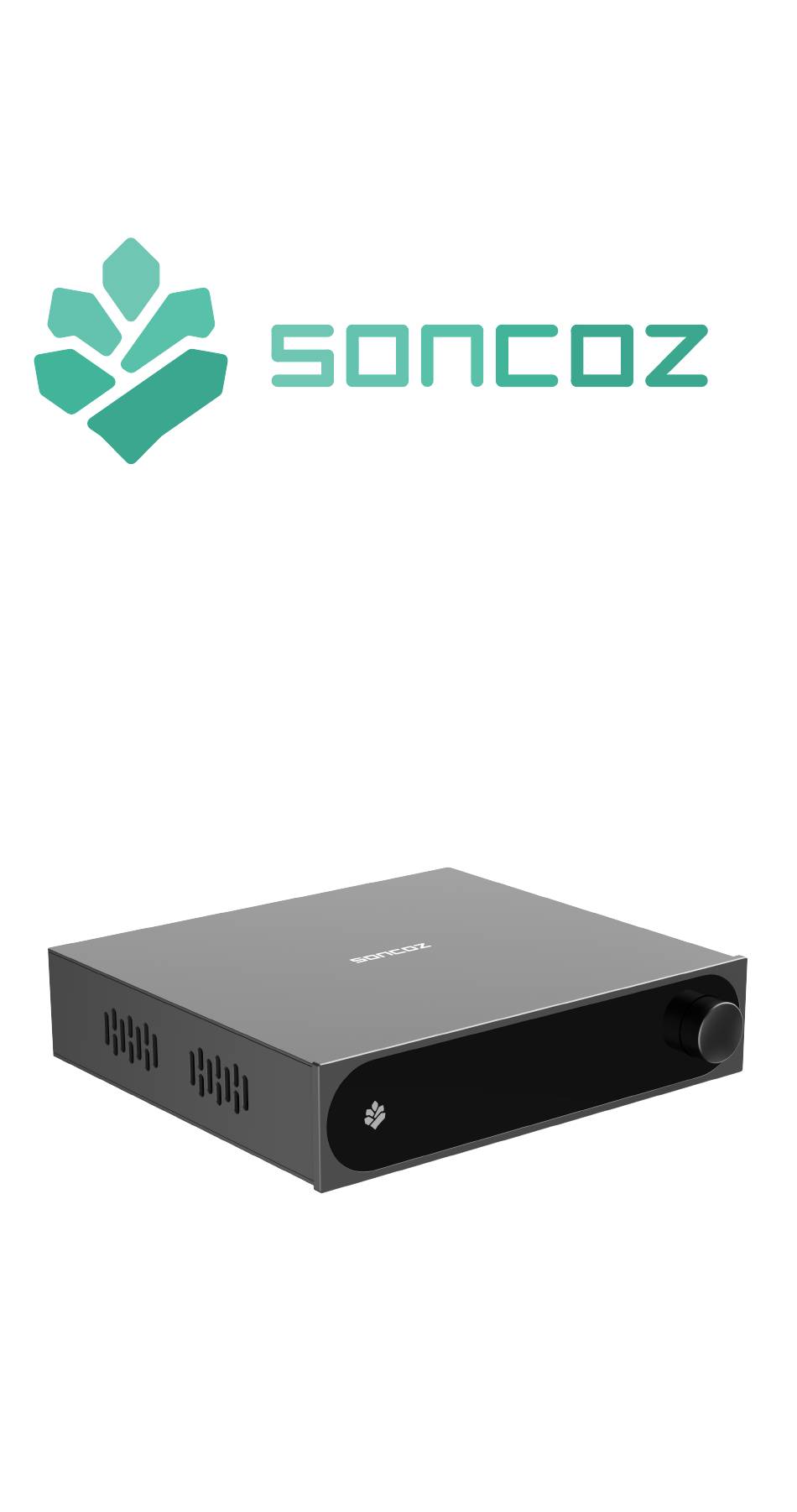

- Page 1 ® The Power of Original Sound SGD1 用户手册 V2.0 2022年5月...
- Page 2 8 线性相位快速切换（ APOD ）滤波模式（默认）指示灯 9 线性相位转移（ BRIC ）滤波模式指示灯 10 最小相位快速滚降（ FAM ）滤波模式指示灯 11 线性相位快速滚降（ FAL ）滤波模式指示灯 12 最小相位快速混合（ HYER ）滤波模式指示灯 13 最小相位慢速滚降（ SLM ）滤波模式指示灯 14 线性相位慢速滚降（ SLL ）滤波模式指示灯 15 WiFi/BT二合一天线，支持系统OTA 16 红外遥控器接收窗口 17 高清蓝牙专用天线 18 音量大小指示灯带 19 集成SGD1所有功能和操作的多功能旋钮按键 音量的增加与减小 模拟输出平衡/单端的静音 数字音源输入切换 滤波模式切换 OTA空中升级设置...
- Page 3 10 11 12 1 XLR平衡输出（左右声道）：幅值4.0Vrms @0dBFS 2 RCA单端输出（左右声道）：幅值2.0Vrms @0dBFS 3 AES输入：24位/192kHz 4 同轴输出：24位/192kHz 5 USB Type-C输入：PCM 32位/768kHz;DSD512（Native模式） 6 USB Type-B输入：PCM 32位/768kHz;DSD512（Native模式） 当USB-B和USB-C同时连接时，默认是USB-B输入 USB-B和USB-C可以通过多功能旋钮或者遥控器实现自由切换 7 光纤输入：24位/192kHz 8 支持数字同轴输入：24位/192kHz 9 电压等级选择开关：在SGD1开机之前请检查并确认正确的电压等级，错误的 电压等级会毁坏SGD1 110V档位电压等级：交流100~120V@50/60Hz 220V档位电压等级：交流220~240V@50/60Hz 10 AC交流电源输入接口：请使用我们定制的电源线材以获得更好的视听质量 11 保险丝：内含备用保险丝 12 电源开关：打开开关之前请再次确认当地使用的电压等级 02 操作和设置 SGD1前面板有一个集成了所有功能和操作的多功能旋钮按键。操作方式包括 一次按压、短按、长按与左右旋转。...
- Page 4 1 音量的增加与减少（默认音量为-64分贝） 旋转按键可以调整音量 LED灯带会指示音量值的大小 2 模拟输出静音 单按一次按键SGD1会进入静音模式 静音模式只对模拟输出有效 3 数字音源输入切换 按并旋转按键可以在6种数字输入音源之间进行切换 从左到右分别是：USB-B/USB-C/蓝牙/AES/光纤/同轴 每个输入通道的音量可以独立调整且保存在内存中，系统掉电也能记忆每个 通道最后一次调整的音量大小 4 滤波模式切换 长按（2~3S）按键直到滤波模式LED全亮一次便进入7种滤波模式选择状态 从左到右分别是： APOD（默认）/BRIC/FAM/FAL/HYER/SLM/SLL 每个输入通道的滤波模式可以独立调整且保存在内存中，系统掉电也能记忆 每个通道最后一次调整的滤波模式 5 OTA空中升级模式设置及重置系统 连续双击按键三次，SGD1进入配网模式，此时所有的LED指示灯全部亮起 使用Esptouch APP（可以从Apple store, Google play或者SONCOZ官网下载） 给SGD1配置2.4GWiFi网络 每次系统掉电或者重启，SGD1都会联网并检查服务器上是否有更新的固件 如果有新的固件，SGD1会在大约一分钟内完成升级并重启 如果没有更新的固件，SGD1会在开机一分钟后关闭2.4G网络功能 长按按键六秒钟可以重置整个系统 03 遥控器...
- Page 5 1 静音SGD1 2/9 滤波模式切换 3/4/8 空 5 同轴输入 6 光纤输入 7 AES输入 10 蓝牙输入 11 USB-B输入 12 USB-C输入 13 音量增加 14 音量减少 04 规格参数 1 尺寸：250mm（宽）X225mm（深）X55mm（高） 2 重量：2Kg 3 电源输入：交流110V/220V（警告：请检查并选择本地的电压等级） 4 功率消耗：小于9W 5 信号输入：USB-B/USB-C/蓝牙/光纤/同轴/AES 6 数字输出方式：同轴 7 线路输出：平衡XLR/单端RCA 8 RCA接口：同轴输入...
- Page 6 05 典型应用 1 纯解码及前级应用 2 耳数字接口/数字转盘...
- Page 7 06 包装内容 1 SGD1 X 1 2 交流AC三相电源线 X 1 3 USB-B数据线 X 1 4 遥控器 X 1 5 用户手册 X 1 注意：USB驱动可以在官网www.soncoz.com下载。 07 常见问答 问1：SGD1的WiFi有什么功能？ 答1：SGD1的WiFi仅用来升级系统，无其他功能，也不存在收集数据的行为。 问2：XLR和RCA是同时输出？ 答2：是，两种接口可以同时接上对应接口的功率放大设备（耳放/功放）。 问3：SGD1可以作为前级使用吗？ 答3：SGD1是一台高性能DAC解码器，也同时满足前级（Pre-amp）应用需求。 问4：可以直接绕过音量控制吗？ 答4：DAC内部调制器、滤波器、音量控制不能被bypassed，这是由DAC芯片决定。 问5：SGD1可以作为纯解码使用吗？ 答5：可以，把音量调整到最大即可。 问6：音量调整和静音功能对所有输出都有效吗？ 答6：对模拟输出有效，对数字输出无效。 问7：SGD1如何处理DSD，是直接输出还是PCM转换? 答7：DSD音源播放时，DSD音频流直接进入DAC芯片，中间无转码。 问8：安装Thesycon定制驱的作用？...
- Page 8 ® The Power of Original Sound SGD1 User Manual V2.0 May. 2022...
- Page 9 16 IR receiving window for IR remote control 17 Bluetooth (aptX HD 5.0) special antenna for HD music 18 LED lamp band for volume indicator 19 Multi-function knob button integrates all the functions and operations of SGD1 Volume up and down control Mute analogue output XLR/RCA...
-
Page 10: Operations And Settings
11 Fuse: Include backup fuse 12 Power switch: Please check the local voltage level again 02 OPERATIONS AND SETTINGS SGD1 has one multi-function knob button on the front of the unit which integrates all the functions and operations of SGD1. - Page 11 If there is a new firmware, SGD1 will complete the upgrade and restart If there is no updated firmware, SGD1 will turn off the 2.4G WiFi network in about 1 minute...
-
Page 12: Remote Control
03 REMOTE CONTROL 1 Mute the SGD1 2/9 Switch the filter mode 3/4/8 Null 5 Coaxial input 6 Toslink input 7 AES input 10 Bluetooth input 11 USB-B input 12 USB-C input 13 Volume up 14 Volume down 04 SPECIFICATIONS... -
Page 13: Typical Applications
05 TYPICAL APPLICATIONS 1 DAC application 2 Digital interface application... - Page 14 07 FAQs Q1: What are the functions of SGD1 WiFi? A1: The WiFi function of SGD1 is only used to upgrade the system software, without any other functions, and there is no data collection behavior. Q2: Are the XLR and RCA output at the same time? A2: Yes.
