GTV AE-BPW1U2UCH-80 Instructions For Use

INSTRUKCJA OBSŁUGI
PL
Przedłużacz biurkowy CHARGER wpuszczany,
USB 5V 2A z kablem zasilającym 1,5m
AE-BPW1U2UCH-80
gniazdo z uziemieniem
AE-BPW1S2UCH-80
gniazdo SCHUKO
Przed rozpoczęciem montażu należy odłączyć zasilanie sieciowe AC 220-240 V/ 50-60 Hz .
Prace montażowe i konserwacyjne mogą wykonywać wyłącznie wyspecjalizowani elektrycy z uprawnieniami zgodnie z miejscowymi
przepisami bezpieczeństwa. Wprowadzenie jakichkolwiek zmian technicznych lub niedostosowanie się do instrukcji spowoduje utratę
gwarancji na dany produkt. Podczas montażu należy pamiętać o bezpieczeństwie osób znajdujących się w pobliżu.
DANE TECHNICZNE:
1. Napięcie wejściowe: AC 220-240V
2. Klasa ochronności: I
3. Przewód zasilający: 1,5 m
4. Stopień ochrony: IP20
5. Maksymalna moc: 3500 W
6. Maksymalne natężenie prądu: 16 A
Informacje podstawowe:
1. INSTALACJA
• Przed zainstalowaniem biurkowego rozgałęziacza wpuszczanego należy zapoznać się z niniejszą instrukcją.
Uwaga! Przeznaczone tylko do użytku wewnętrznego.
Przed podłączeniem wtyczki przedłużacza do gniazda sieciowego należy upewnić się, że parametry sieci są zgodne z wytycznymi
zamieszczonymi na opakowaniu. W przypadku uszkodzenia kabla, natychmiast należy go odłączyć od gniazda zasilającego w sposób
bezpieczny dla użytkownika. Nie wolno użytkować przedłużacza z uszkodzonym kablem. Kabel uszkodzony nie może zostać napra-
wiony a musi być wymieniony przez osobę z odpowiednimi uprawnieniami.
Urządzenie trzymać z dala od nieupoważnionych użytkowników oraz dzieci, ponieważ przedłużacz jest zasilany prądem elektrycznym
o parametrach AC 220-240 V/50-60 Hz . Wszelkie próby naprawy lub modyfikacji urządzenia spowodują unieważnienie gwarancji. Na-
leży unikać wszelkiego kontaktu urządzenia z wodą oraz innymi przewodnikami elektrycznymi (metale), gdyż grozi to uszczerbkiem

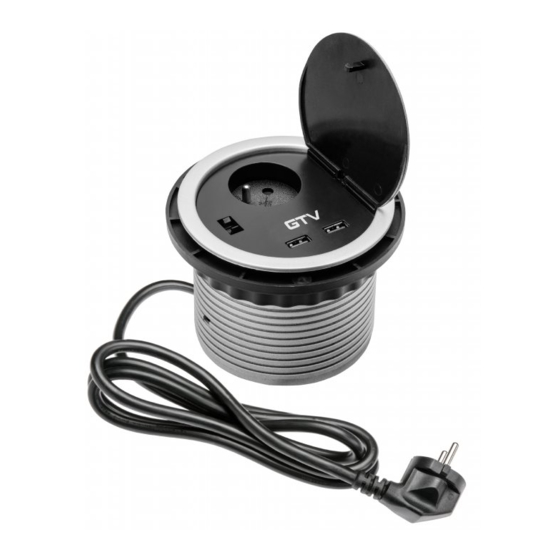

na zdrowiu a nawet utratą życia. Przedłużacz biurkowy wpuszczany w kształcie walca z gniazdkiem sieciowym oraz dwoma gniazdami
USB jest przeznaczony do montażu bezpośrednio w blatach mebli biurowych oraz kuchennych.
2.MONTAŻ
Przed dokonaniem montażu należy wykonać otwór w blacie do umieszczenia przedłużacza. Średnica otworu powinna wynosić 10
cm (100 mm). Po wykonaniu otworu, należy zdjąć z listwy zasilającej pierścień mocujący ,odkręcając go w lewo. Następnie wsunąć
przedłużacz do otworu (najpierw kabel zasilający) i ustawić w odpowiedniej położeniu. Wsunąć pierścień
mocujący przez kabel zasilający i przedłużacz, następnie przykręcić go mocno od spodu powierzchni roboczej (w prawo). Kabel zasila-
jący przedłużacza podłączyć do gniazda sieciowego z uziemieniem.
3.UŻYTKOWANIE
Gotowość przedłużacza do użycia następuje poprzez wciśnięcie klapki a następnie otworzenie jej w górę do tego momentu, aż po-
czujemy opór.
4.WYPOSAŻENIE DODATKOWE
Dwa gniazda zasilające USB do ładowania urządzeń elektronicznych – telefonu, tabletu
aparatu fotograficznego itp.
Uwaga: ładowanie można przeprowadzać z dwóch gniazd jednocześnie prądem 1A
lub tylko z jednego gniazda prądem 2A.
Index Model
AE-BPW1U2UCH-80
CHARGER
100 mm
AE-BPW1S2UCH-80
AC MAX
220-240 V
3500 W
50-60 Hz
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie internetowej www.gtv.com.pl i w deklaracjach
zgodności.
Materiał Rodzaj
gniazdo z uziemieniem
plastik
gniazdo SCHUKO
IP20
FRENCH SCHUKO
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
Maksymalne
Maksymalna
Kolor natężenie
moc (W)
prądu (A)
srebrny 3500 16
MAX
16 A
100
Ø mm
USB 5V/2A 1,5 m
Waga Waga
Netto brutto Kod EAN
(kg) (kg)
5901867196422
0,55 0,60
5901867196439
MAX
40 C
˚
PLASTIC
