ArchWork ARCWAVE12RGB User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCWAVE12RGB
ALL-ENVIRONMENT LIGHTING FIXTURE
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCWAVE12RGB and is the answer not in the manual?

Questions and answers

Summary of Contents for ArchWork ARCWAVE12RGB

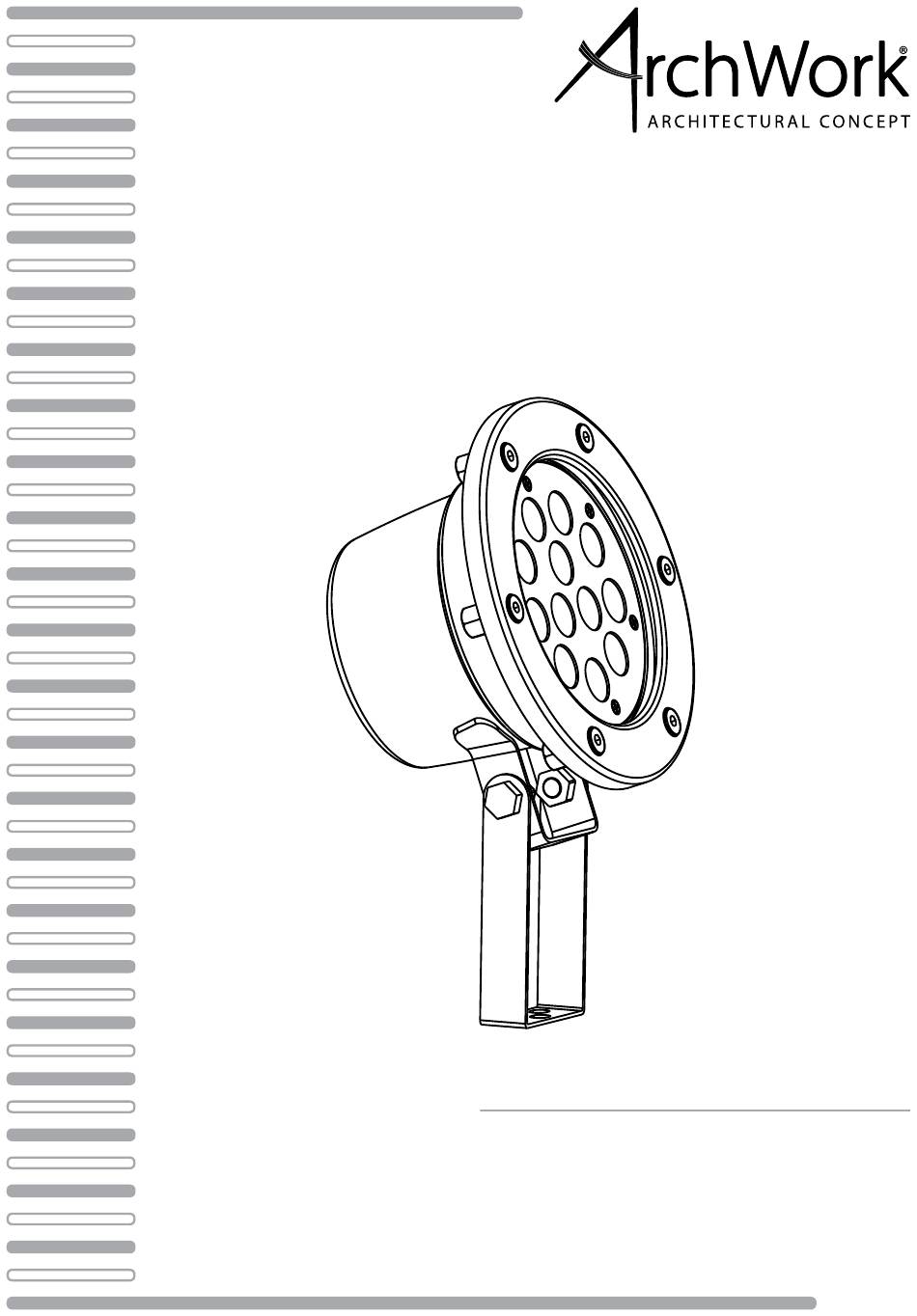

  • Page 1 ARCWAVE12RGB ALL-ENVIRONMENT LIGHTING FIXTURE MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    2 Installazione 2. 1 Montaggio 3 Collegamenti 3. 1 Diagramma di connessione 3. 2 Connessioni 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico Certificato di garanzia • ARCWAVE12RGB Contenuto dell'imballo: • Staffa di montaggio • Pressacavi • Manuale utente...

  • Page 4: Avvertenze Generali

    ARCWAVE12RGB ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCWAVE12RGB INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    ARCWAVE12RGB - 1 - INTRODUZIONE 1.1 DESCRIZIONE ArcWAVE12RGB è stato concepito per essere un illuminatore dinamico dal concept versatile e adatto per qualsiasi ambiante di utilizzo, combinando un design in acciaio di alta qualità e ottiche custom ad elevata efficienza.
  • Page 7 ARCWAVE12RGB 106.5 Disegno 30° Light Intensity Distribution(30°) 284/408lx 1.15m 2.0m 71/103lx 2.29m 4.0m 1010 32/45lx 3.44m 6.0m 1347 8.0m 18/26lx 4.59m 10.0m 12/18lx 5.73m 1683 — Vert. Intensity (cd) Eavg/Emax Beam Angle:32° Beam Width Average Beam Angle ( 50% ) : 32°...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ARCWAVE12RGB può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sul- la staffa, l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.
  • Page 9 ARCWAVE12RGB Fig.3...

  • Page 10: Collegamenti

    ARCWAVE12RGB - 3 - COLLEGAMENTI Il proiettore a LED può essere collegato al controller dedicato ARCDRIVE436. Fare riferimento al manuale di questa unità per tutti i dettagli relativi ai requisiti di alimentazione, pro- grammi preimpostati e operazioni DMX. • Collegare l’estremità del cavo con terminale RJ45 direttamente all’unità di controllo oppure ad oppor- tune unità...

  • Page 11: Connessioni

    ARCWAVE12RGB 3.2 CONNESSIONI Il terminale RJ45 del cavo di rete, ha il seguente cablaggio: PIN Color (wire) Function WHITE/ORANGE Red LED+ ORANGE Green LED+ WHITE/GREEN Blue LED+ BLUE Not used WHITE/BLUE Red LED- GREEN Green LED- WHITE/BROWN Blue LED- BROWN Not used Fig.4...

  • Page 12: Manutenzione

    ARCWAVE12RGB - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnettere l’unità dalla rete di ali- mentazione.
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 1. 2 Technical specifications 2 Installation 2. 1 Mounting 3 Linking 3. 1 Wiring diagram 3. 2 Connections 4 Maintenance 4. 1 Maintenance and cleaning the unit Warranty • ARCWAVE12RGB Packing content • Mount bracket • Junctions • User manual...

  • Page 16: General Instructions

    ARCWAVE12RGB WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 17: General Information

    ARCWAVE12RGB GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Introduction

    ArcWAVE12RGB is developed as an all-environment dynamic lighting fixture, combining high-quality stainless steel with custom an efficient optics. With its IP68 design, ArcWAVE12RGB is either suitable in or out of the water making it available to meet the requirements of the widest range of exterior lighting projects.
  • Page 19 ARCWAVE12RGB 106.5 Drawing 30° Light Intensity Distribution(30°) 284/408lx 1.15m 2.0m 71/103lx 2.29m 4.0m 1010 32/45lx 3.44m 6.0m 1347 8.0m 18/26lx 4.59m 10.0m 12/18lx 5.73m 1683 — Vert. Intensity (cd) Eavg/Emax Beam Angle:32° Beam Width Average Beam Angle ( 50% ) : 32°...

  • Page 20: Installation

    2.1 MOUNTING ARCWAVE12RGB may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stabil- ity and be able to support a weight of 10 times of the unit’s weight.
  • Page 21 ARCWAVE12RGB Fig.3...

  • Page 22: Linking

    ARCWAVE12RGB - 3 - LINKING The units should be installed with ARCDRIVE436 controller. See ARCDRIVE436 user manual for full details of mains power requirement, built-in programs and DMX operation. • Connect the end of the LED unit cable directly to the driver or use suitable junction box if the cable has to be extended.

  • Page 23: Connections

    ARCWAVE12RGB 3.2 CONNECTIONS The RJ45 plug has the following wiring: PIN Color (wire) Function WHITE/ORANGE Red LED+ ORANGE Green LED+ WHITE/GREEN Blue LED+ BLUE Not used WHITE/BLUE Red LED- GREEN Green LED- WHITE/BROWN Blue LED- BROWN Not used Fig.4...

  • Page 24: Maintenance

    ARCWAVE12RGB - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Before starting any maintenance work or cleaning the projector, cut off power from the main supply.
  • Page 25 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 28 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
