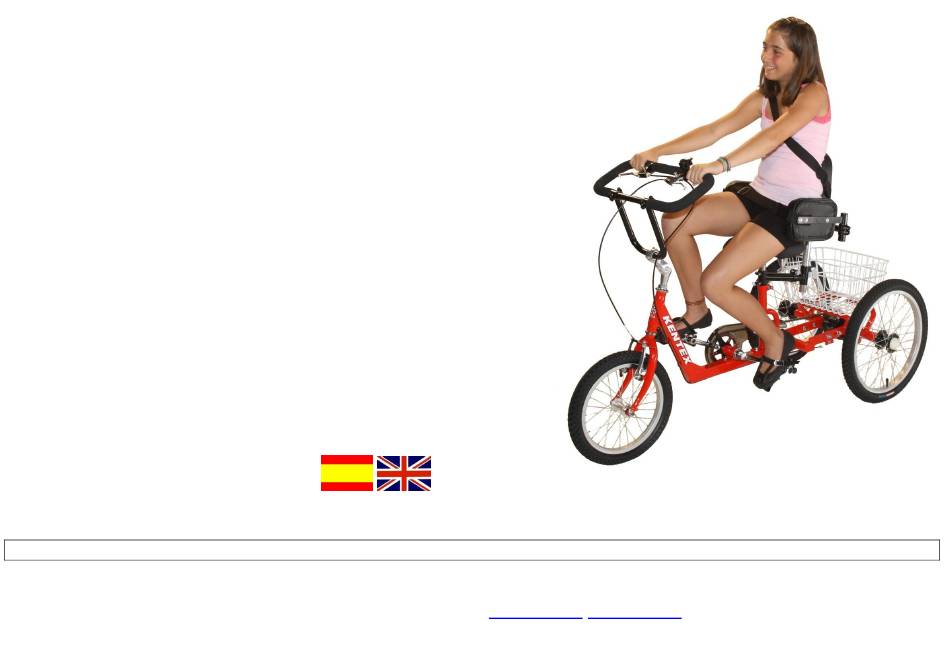

TRICICLO ACCIONAMIENTO CON PIES 14" -
T.P.1667/A
TRICICLO ACCIONAMIENTO CON PIES 16" -
T.P.1667/B
Graduable de 100 a 130 cms.(T.P.1667/A), Graduable de 100 a 130 cms.
(T.P.1667/B).
Gran maniobrabilidad gracias a la justa distribución del peso.
Volumen reducido, manteniendo siempre una estructura suficientemente ancha para
garantizar estabilidad.
Leva de freno ajustable a la ergonomía de la mano.
El diseño del asidero da la posibilidad de manejar el triciclo con el torso recto y
agarrarse de diferentes formas.
Sillín confort extra largo con muelles
Ruedas traseras con rodamiento sellado. Cuadro con refuerzo lateral. Mandos de
aluminio.
Cómoda cesta posterior.
TRICYCLE (100-130 cms) – T.P.1667/A
TRICYCLE (120-150 cms) – T.P.1667/B
Tricycle designed for People with Reduced Mobility.
14'' handicap tricycle 1-spd, Stable 3 wheels.
Seat with belt & support, Weighted pedals.
INSTRUCCIONES DE MONTAJE / ASSEMBLY INSTRUCTIONS
Ortotecsa,s.l. C/Peña de Francia,8 – 28500 Arganda del Rey (Madrid), España.
Tlf.: +34918719132 / Fax: +34918719323 – email: info@ortotecsa.com,
www.ortotecsa.com
Advertisement
Table of Contents
Summary of Contents for Ortotecsa T.P.1667/A
- Page 1 TRICICLO ACCIONAMIENTO CON PIES 14” - T.P.1667/A TRICICLO ACCIONAMIENTO CON PIES 16” - T.P.1667/B Graduable de 100 a 130 cms.(T.P.1667/A), Graduable de 100 a 130 cms. (T.P.1667/B). Gran maniobrabilidad gracias a la justa distribución del peso. Volumen reducido, manteniendo siempre una estructura suficientemente ancha para garantizar estabilidad.
- Page 2 1. INSTALACIÓN DEL MANILLAR-STEM: (Figura 1) Coloque el manillar (handlebar stem) en el tallo tenedor (fork stem), y asegurarse de que la potencia del manillar(handlebar) llega a la línea de inserción mínima y después fijarla apretando el tornillo expansor (expander bolt) en el tallo (stem).
- Page 3 5. MONTAJE DEL MARCO FRONTAL, CHASIS TRASERO Y CADENA: (Figura 5 y 5-1) 1.Deslice el final de la parte trasera del chasis (rear chassis) en el extremo del bastidor delantero (front frame), y asegúrese de que los cuatro agujeros de los tornillos en los extremos están muy igualados, a continuación, insertar cada uno de los cuatro pernos en los agujeros de los tornillos en el extremo, y estabilizar temporalmente tanto frontal y extremo posterior.
- Page 4 7. INSTALACIÓN DEL PEDAL: (Figura 7 y 7-1) Montar el pedal con la cara marcada "R" en el lado derecho de la manivela (crank), lo mismo se aplica al pedal con la cara marcada con "L" a la izquierda y el lado izquierdo de la manivela (crank). 8.
