2 . C o n n e c t o n e e n d o f t h e S C S I c a b l e t o t h e c o n n e c t o r t h a t h a s b e c o m e
a v a i l a b l e o n t h i s d e v i c e .
3 . P l a c e t h e t e r m i n a t o r o n t h e f r e e 2 5 - p i n S C S I s o c k e t o f t h e s c a n n e r .
4 . C o n n e c t t h e o t h e r e n d o f t h e S C S I c a b l e t o t h e o t h e r c o n n e c t o r o f t h e
s c a n n e r .
5 . T i g h t e n t h e c o n n e c t o r s c r e w s t o s e c u r e t h e c o n n e c t i o n .
v
N o t e : I n c a s e o f p r o b l e m s , r e f e r t o
n

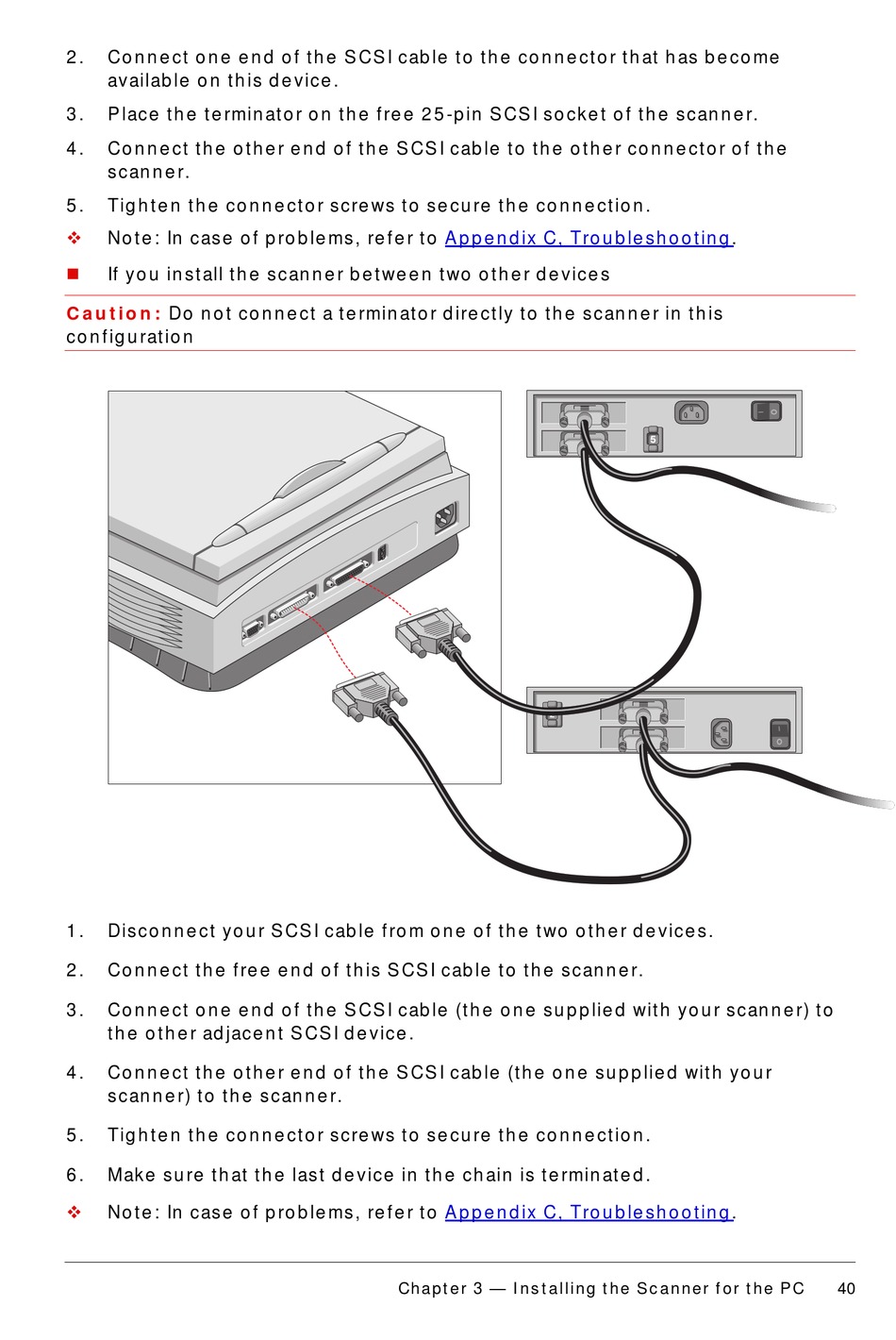

I f y o u i n s t a l l t h e s c a n n e r b e t w e e n t w o o t h e r d e v i c e s
C a u t i o n : D o n o t c o n n e c t a t e r m i n a t o r d i r e c t l y t o t h e s c a n n e r i n t h i s
c o n f i g u r a t i o n
1 . D i s c o n n e c t y o u r S C S I c a b l e f r o m o n e o f t h e t w o o t h e r d e v i c e s .
2 . C o n n e c t t h e f r e e e n d o f t h i s S C S I c a b l e t o t h e s c a n n e r .
3 . C o n n e c t o n e e n d o f t h e S C S I c a b l e ( t h e o n e s u p p l i e d w i t h y o u r s c a n n e r ) t o
t h e o t h e r a d j a c e n t S C S I d e v i c e .
4 . C o n n e c t t h e o t h e r e n d o f t h e S C S I c a b l e ( t h e o n e s u p p l i e d w i t h y o u r
s c a n n e r ) t o t h e s c a n n e r .
5 . T i g h t e n t h e c o n n e c t o r s c r e w s t o s e c u r e t h e c o n n e c t i o n .
6 . M a k e s u r e t h a t t h e l a s t d e v i c e i n t h e c h a i n i s t e r m i n a t e d .
v
N o t e : I n c a s e o f p r o b l e m s , r e f e r t o
A p p e n d i x C , T r o u b l e s h o o t i n g
A p p e n d i x C , T r o u b l e s h o o t i n g
C h a p t e r 3 — I n s t a l l i n g t h e S c a n n e r f o r t h e P C
.
.
