Canvas GIBSONS 063-6343-8 Assembly Instructions Manual

30” 76.2 cm bathroom vanity white/grey
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GIBSONS
30" (76.2 CM) BATHROOM
VANITY
PRODUCT NO. 063-6343-8—WHITE
063-6349-6—GREY
ASSEMBLY INSTRUCTIONS
HAVING TROUBLE?
TOLL-FREE:
1-888-670-6684
IMPORTANT: Please read this manual carefully
before beginning assembly of this product.
Keep this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GIBSONS 063-6343-8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Canvas GIBSONS 063-6343-8

Summary of Contents for Canvas GIBSONS 063-6343-8

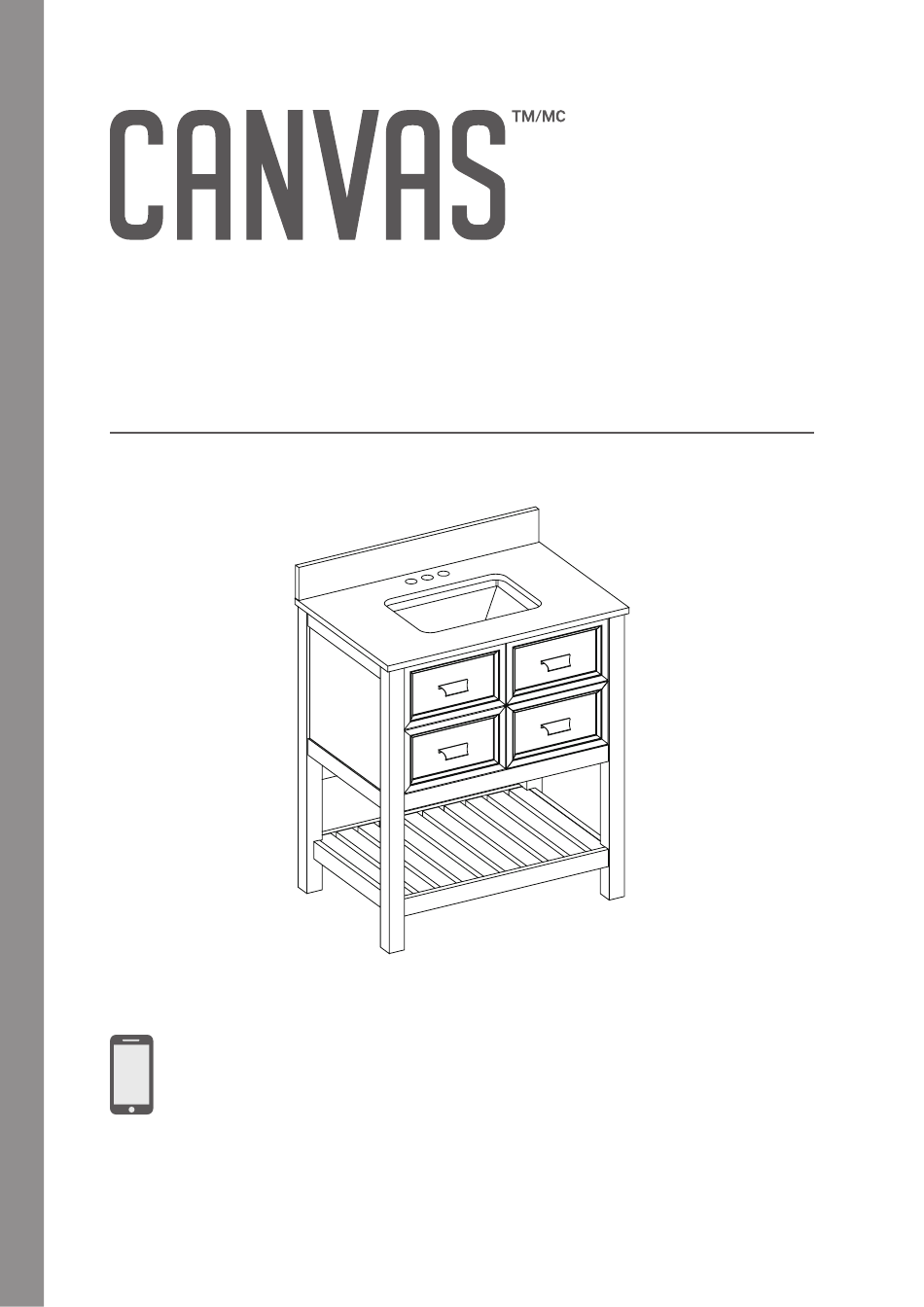

  • Page 1 GIBSONS 30” (76.2 CM) BATHROOM VANITY PRODUCT NO. 063-6343-8—WHITE 063-6349-6—GREY ASSEMBLY INSTRUCTIONS HAVING TROUBLE? TOLL-FREE: 1-888-670-6684 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 From on-trend furniture pieces to holiday décor and all your outdoor living essentials, CANVAS® makes it easy to refresh your space to reflect your unique style and the way you live every day. We would love to hear from you and welcome your thoughtful feedback.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Parts List Before You Begin Assembly Step-by-step Guide Technical Data Troubleshooting Caring for Your Item Warranty WARNING!TOREDUCETHERISKOFSERIOUSINJURY, READTHEFOLLOWINGSAFETYINSTRUCTIONSBEFORE ASSEMBLINGANDUSINGTHEPRODUCT. •  P leasereadandunderstandthisentiremanualbeforeattemptingtoassemble, operate,orinstalltheproduct. •  A nyassemblyormaintenanceoftheproductmustbecarriedoutbyadultsonly. •  S omepartsmaycontainsharpedges.Wearprotectiveglovesifnecessary. •  T opreventdamage,placeallpartsonalevelsurfaceduringassembly.Adda layerofprotectivesurfaceifneeded. •  D onotallowyourchildrentoclimborjumponfurnitureduetopossibleaccident, injuryordeath.Achildclimbingonapieceoffurniturecanmakeittop-heavy andcausethefurnituretotipover.

  • Page 4: Parts List

    PARTS LIST ITEM DESCRIPTION THUMBNAIL QUANTITY Backsplash 1 Vanity Top Side Panel Left Side Panel Right UpperBackStretcher 1 LowerBackStretcher 1 Bottom Panel UpperFrontStretcher 1 LowerFrontStretcher 1 UpperDrawerFront 1 UpperDrawerLeft 1 UpperDrawerRight 1 UpperDivideLeftPanel 1 UpperDivideRightPanel 1 UpperDrawerLeftBack 1 GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 5 PARTS LIST ITEM DESCRIPTION THUMBNAIL QUANTITY UpperDrawerMiddleBack 1 UpperDrawerRightBack 1 UpperDrawerSideBottom 2 UpperDrawerMiddleBottom 1 LowerDrawerFront 1 LowerDrawerLeft 1 LowerDrawerRight 1 LowerDivideLeftPanel 1 LowerDivideRightPanel 1 LowerDrawerLeftBack 1 LowerDrawerMiddleBack 1 LowerDrawerRightBack 1 LowerDrawerSideBottom 2 LowerDrawerMiddleBottom 1 DrawerStretcher 4 BackPanel 2 GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 6 EXPLODED PARTS 30 18 GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 7 HARDWARE LIST ITEM DESCRIPTION THUMBNAIL QUANTITY LargeCamLock 18 Large Cam Bolt M8x30mmWoodDowel 18 HandlewithBolts 4 M4x25mmScrew 32 SmallCamLock 24 Small Cam Bolt M3.5x10mmScrew 24 DrawerSlides 4 Leveller 4 Glue M3.5x15mmScrew 12 M4x50mmScrew 2 Plastic anchor GIBSONS 30” (76.2 CM) BATHROOM VANITY...

  • Page 8: Before You Begin Assembly

    BEFORE YOU BEGIN ASSEMBLY MAKE SURE ALL PARTS ARE PRESENT Compareallpiecestothepartsandhardwarelists,and makesureyouhavealltoolsrequiredforassembly. ASSEMBLE IN A CLEARED AREA Placeallpartsfromtheboxonthefloorinfrontofyouonaclean, dry,levelsurfacetoprotecttheproductasitisbeingbuilt. REMOVE PACKAGING MATERIALS Placepackingmaterialsbackinthebox.Donotdisposeof packagingmaterialsuntilassemblyiscomplete. READ EACH STEP CAREFULLY Makesureyouunderstandeachstep.Ifyouhaveanyquestions, ® contact CANVAS customerserviceat1-888-670-6684(tollfree). GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 9 BEFORE YOU BEGIN ASSEMBLY NOTE:ITISVERYIMPORTANTTOUSEGLUEWITHDOWELS.EXCESSGLUECAN BEWIPEDOFFWITHDAMPCLOTH. InsertdowelatleasthalfwaybytappinglightlywitharubbermalletIFNECESSARY. CAM LOCK SYSTEM OPERATION HOW THE KNOCK DOWN (KD) ASSEMBLY SYSTEM WORKS 1.Screwcamboltintothepre-drilledsmallholesonpanel.Alignthepanelstobejoined so that the cam bolt goes into the pre-drilled hole on the edge of the second panel and protrudesintotheholethatwillhousethecamlock. 2.Insertthecamlockintopre-drilledlargeholeonpanel.Makesurearrowonthecam lockispointedtowardthecambolt.

  • Page 10: Step-By-Step Guide

    STEP-BY-STEP GUIDE STEP 1 Removepreassembledboltsfromhandle .Attachdrawerhandle toupperdrawer front andlowerdrawerfront ,securingwithpreviouslyremovedbolts. Install small cam bolts intoupperdrawerfront andlowerdrawerfront . Set aside. Note :Makesuresmallcambolts are completely seated. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 11 STEP-BY-STEP GUIDE STEP 2 Attachupperdrawerleft ,upperdrawerright ,upperdivideleftpanel ,upper dividerightpanel ,upperdrawerleftback ,upperdrawermiddleback upperdrawermiddleback usingM4x25mmscrews . Insert upperdrawerside bottom and upperdrawermiddlebottom . Set aside. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 12 STEP-BY-STEP GUIDE STEP 3 Attachlowerdrawerleft ,lowerdrawerright ,lowerdivideleftpanel ,lower dividerightpanel ,lowerdrawerleftback ,lowerdrawermiddleback lowerdrawermiddleback usingM4x25mmscrews . Insert lowerdrawerside bottom and lowerdrawermiddlebottom . Set aside. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 13 STEP-BY-STEP GUIDE STEP 4 Attachupperdrawerfront anddrawerstretcher todrawerboxusing M4x25mmscrews andsmallcamlocks Attachlowerdrawerfront anddrawerstretcher todrawerboxusing M4X25mmscrews andsmallcamlocks Attachdrawerfront anddrawerstretcher todrawerleft ,drawerright drawerback usingM4x25mmscrews andsmallcamlocks GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 14 STEP-BY-STEP GUIDE STEP 5 Attachdrawerslides todrawerboxusingM3.5x10mmscrews GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 15 STEP-BY-STEP GUIDE STEP 6 Attachdrawerslides to side panel left and side panel right usingM3.5x10mm screws .Attachlevellers tothebaseofthevanityassembly. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 16 STEP-BY-STEP GUIDE STEP 7 lowerbackstretcher ,bottompanel Attach upperbackstretcher upper front lowerfrontstretcher stretcher to side panel left and side panel right using largecamlocks , large cam bolts M8x30mmwooddowels Note :Makesurelarge cam bolts are completely seated. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 17 STEP-BY-STEP GUIDE STEP 8 Attachbackpanels tothebackofthevanityassembly usingM3.5x15mmscrews GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 18 STEP-BY-STEP GUIDE STEP 9 Insertthedrawerintotheassemblybypressingdownthereleaseleverson thesliderunnersandslidingthedrawerintothetracksofslides. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 19 STEP-BY-STEP GUIDE STEP 10 Determinewherevanityistobeplacedandmarklocationonthewallforthe mounting. Drilla3/8”holeinthewall.PresstheplasticanchorN into the hole and gently tap untiltheflangeoftheanchorisagainstthewallsurface. AttachVanitytothewallusingM4x50mmscrewsM. GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 20 STEP-BY-STEP GUIDE STEP 11 Applysiliconearoundthetopedgesofthevanityassemblytosecurethevanitytop Silicone(NOTProvided) GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 21 STEP-BY-STEP GUIDE STEP 12 Applysiliconearoundtheedgesofbacksplash andattachittovanityassembly. Silicone(NOTProvided) GIBSONS 30” (76.2 CM) BATHROOM VANITY...

  • Page 22: Technical Data

    TECHNICAL DATA 30” 76.2 cm 20” 50.8 cm 387/16” 97.6 cm 341/2” 87.6 cm SPECIFICATIONS ASSEMBLED DIMENSIONS (W x D x H) 30x20x341/2” 76.2x50.8x87.6cm ASSEMBLED WEIGHT 111lb5oz 50.5kg MAXIMUM WEIGHT CAPACITY 200 lb 90.7kg GIBSONS 30” (76.2 CM) BATHROOM VANITY...

  • Page 23: Troubleshooting

    ASSEMBLY TROUBLESHOOTING HAVING TROUBLE? LET US HELP YOU! TOLL-FREE: 1-888-670-6684 BEFORE RETURNING CALL US; Ifyouhavequestionsregardingyourproductorrequire YOUR PRODUCT WE CAN HELP warrantyassistance,pleasecallourcustomerservicehelpline. PRODUCT TROUBLESHOOTING PROBLEM POSSIBLE CAUSES SOLUTION Vanity doors rub against Thefloorisnotlevel. Adjusttheleglevellers another surface. toensurethevanity comboislevel. Thereisanunevengap Thefloorisnotlevel. Adjusttheleglevellers betweenthedoorsand toensurethevanity cabinet.

  • Page 24: Warranty

    WARRANTY INFORMATION ThisCANVAS®productcarriesaone(1)yearwarrantyagainstdefectsinworkmanshipand materials.TrileafDistributionagreestoreplacethedefectiveproductfreeofchargewithinthe statedwarrantyperiod,whenreturnedbytheoriginalpurchaserwithproofofpurchase.This productisnotguaranteedagainstwearorbreakageduetomisuseand/orabuse. PRODUCTNO.063-6343-8—WHITE 063-6349-6—GREY Made in Vietnam ImportedbyTrileafDistributionTrifeuilToronto,CanadaM4S2B8 GIBSONS 30” (76.2 CM) BATHROOM VANITY...
  • Page 27 MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS 063-6343-8—BLANC N° D’ARTICLE : 063-6349-6—GRIS INSTRUCTIONS D’ASSEMBLAGE VOUS RENCONTREZ DES PROBLÈMES? NUMÉRO SANS FRAIS : 1 888 670-6684 IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l’assemblage de ce produit. Conservez ce guide aux fins de consultation ultérieure.
  • Page 28 INSPIRÉ PAR LE CANADA Nous croyons au pouvoir de la décoration pour donner son âme à votre maison. C’est pour cela que les collections CANVAS s’inspirent des Canadiens et de leur style de vie. Qu’il s’agisse de meubles tendance, de décorations pour les fêtes ou pour le plein...
  • Page 29 TABLE DES MATIÈRES Liste des pièces Avant de commencer l’assemblage Guide étape par étape Données techniques Dépannage Prendre soin de votre article Garantie AVERTISSEMENT! VEUILLEZ LIRE LES CONSIGNES DE SÉCURITÉ SUIVANTES AVANT D’ASSEMBLER ET D’UTILISER L’ARTICLE AFIN DE RÉDUIRE LE RISQUE DE BLESSURES GRAVES. • ...

  • Page 30: Liste Des Pièces

    LISTE DES PIÈCES ARTICLE DESCRIPTION ILLUSTRATION QUANTITÉ Dosseret Lavabo Panneau latéral gauche Panneau latéral droit Traverse arrière supérieure Travese arrière inférieur Panneau inférieur Traverse avant supérieure Traverse avant inférieure Façade du tiroir supérieure Panneau gauche du tiroir supérieur Panneau droit du tiroir supérieur Panneau supérieur gauche de division Panneau supérieur droit de division Panneau arrière du tiroir gauche supérieur...
  • Page 31 LISTE DES PIÈCES ARTICLE DESCRIPTION ILLUSTRATION QUANTITÉ Panneau arrière de milieu du tiroir supérieur Panneau arrière du tiroir droit supérieur Fond du tiroir supérieur Fond de milieu du tiroir supérieur Façade du tiroir supérieur Panneau gauche du tiroir inférieur Façade du tiroir inférieur droit Panneau inférieur gauche de division Panneau inférieur droit de division Panneau arrière du tiroir gauche inférieur...
  • Page 32 VUE ÉCLATÉE 30 18 MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 33 LISTE DE LA QUINCAILLERIE ARTICLE DESCRIPTION ILLUSTRATION QUANTITÉ Grande came Grand boulon à came Goujon de bois M8x30 mm Poignée avec boulons Vis M4x25 mm Petite came Petit boulon à came Vis M3.5x10 mm Glissières à tiroir Pied de nivellement Colle Vis M3.5x15 mm Vis M4x50 mm...

  • Page 34: Avant De Commencer L'assemblage

    LISEZ ATTENTIVEMENT CHAQUE ÉTAPE Assurez-vous de bien comprendre chaque étape. Si vous avez des questions, contactez le service à la clientèle CANVAS au 1 888 670-6684 (sans frais). MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 35 AVANT DE COMMENCER L’ASSEMBLAGE REMARQUE : IL EST TRÈS IMPORTANT D’UTILISER DE LA COLLE AVEC LES GOUJONS. L’EXCÈS DE COLLE PEUT ÊTRE ESSUYÉ AVEC UN LINGE HUMIDE. Insérez le goujon à moitié en le frappant légèrement avec un maillet de caoutchouc SI NÉCESSAIRE.

  • Page 36: Guide Étape Par Étape

    GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 1 Retirez le boulon préassemblé de la poignée D. Insérez la poignée du tiroir D dans la façade du tiroir supérieur 10 et la façade du tiroir inférieur 20, en la fixant avec le boulon précédemment retiré. Installez les petits boulons à came G dans la façade du tiroir supérieur 10 et dans la façade du tiroir inférieur 20, mettez-les de côté.
  • Page 37 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 2 Fixez le panneau gauche du tiroir supérieur 11, le panneau droit du tiroir supérieur 12, le panneau supérieur gauche de division 13, le panneau supérieur droit de division 14, le panneau arrière du tiroir gauche supérieur 15, le panneau arrière de milieu du tiroir supérieur 16 et le panneau arrière du tiroir droit supérieur 17 au moyen des vis M4x25mm E.
  • Page 38 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 3 Fixez le panneau gauche du tiroir inférieur 21, la façade de tiroir inférieur droit 22, le panneau inférieur gauche de division 23, le panneau inférieur droit de division 24, le panneau arrière du tiroir gauche inférieur 25, le panneau arrière droit du tiroir inférieur 26 et le panneau arrière droit du tiroir inférieur 27 au moyen des vis M4x25mm E.
  • Page 39 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 4 Fixez la façade du tiroir supérieur 10 et la traverse du tiroir 30 à la boîte du tiroir au moyen des vis M4x25mm E et de petites cames à verrouillage F. Fixez la façade du tiroir inférieur 20 et la traverse du tiroir 30 à la boîte du tiroir au moyen des vis M4x25mm E et de petites cames à...
  • Page 40 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 5 Fixez les glissières de tiroir I au boîtier de tiroir au moyen des vis M3.5x10mm H. Trous de montage MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 41 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 6 Fixez les glissières de tiroir I au panneau latéral gauche 3 et au panneau latéral droit 4 au moyen des vis M3.5x10mm H. Ensuite, fixez les pieds de nivellement J sous le meuble-lavabo. Trous de montage MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 42 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 7 Fixez la traverse supérieure arrière 5, la traverse arrière inférieure 6, le panneau inférieur 7, la traverse avant supérieure 8, la traverse avant inférieure 9 au panneau latéral gauche 3 et au panneau latéral droit 4 au moyen des grandes cames à verrouillage A, des grands boulons à...
  • Page 43 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 8 Fixez les panneaux arrière 31 à l’arrière du meuble-lavabo au moyen des vis M3.5x15mm MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 44 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 9 Insérez le tiroir dans l’assemblage en appuyant sur les leviers de dégage- ment des glissières et en faisant glisser le tiroir dans les rails des glissières. MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 45 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 10 Déterminez l’endroit où le meuble doit être placé et marquez sur le mur l’emplace- ment du trou de la vis du support de montage. Percez un trou de 9,53 mm (3/8 po) dans le mur. Insérez l’ancrage de plastique N dans le trou et tapez délicatement jusqu’à...
  • Page 46 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 11 Appliquez du silicone autour du bord supérieur du meuble-lavabo pour fixer le lavabo 2. Silicone (NON fourni) MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...
  • Page 47 GUIDE ÉTAPE PAR ÉTAPE ÉTAPE 12 Appliquez du silicone le long du bord inférieur du dosseret 1 et fixez-le à l’assemblage du meuble-lavabo. Silicone (NON fourni) MEUBLE-LAVABO DE 30 PO (76,2 CM) GIBSONS...

  • Page 48: Données Techniques

    DONNÉES TECHNIQUES 30 po 76,2 cm 20 po 50,8 cm 38 7/16 po 97,6 cm 34 1/2 po 87,6 cm FICHE TECHNIQUE DIMENSION DE L’ARTICLE (larg. x P. x H.) 30 x 20 x 34 1/2 po 76,2 x 50,8 x 87,6 cm POIDS DE L’ARTICLE 111 lb 5 oz 50,5 kg...

  • Page 49: Dépannage

    RÉSOUDRE LES PROBLÈMES DE L’ASSEMBLAGE VOUS RENCONTREZ DES PROBLÈMES? LAISSEZ-NOUS VOUS AIDER! ARRÊT NUMÉRO SANS FRAIS : 1 888 670-6684 AVANT DE APPELEZ-NOUS; Si vous avez des questions concernant votre produit ou avez RETOURNER NOUS POUVONS besoin d’une assistance au titre de la garantie, veuillez appeler VOTRE ARTICLE VOUS AIDER notre service d’assistance à...

  • Page 50: Garantie

    GARANTIE GARANTIE LIMITÉE DE 1 AN* Cet article CANVAS comprend une garantie de un (1) an contre les défauts de fabrication et de matériau(x). Distribution Trifeuil consent à remplacer l’article défectueux lorsqu’il est retourné par l’acheteur original, accompagné de la preuve d’achat, au cours de la période de garantie convenue.
  • Page 51 INSPIRÉ PAR LE CANADA...
