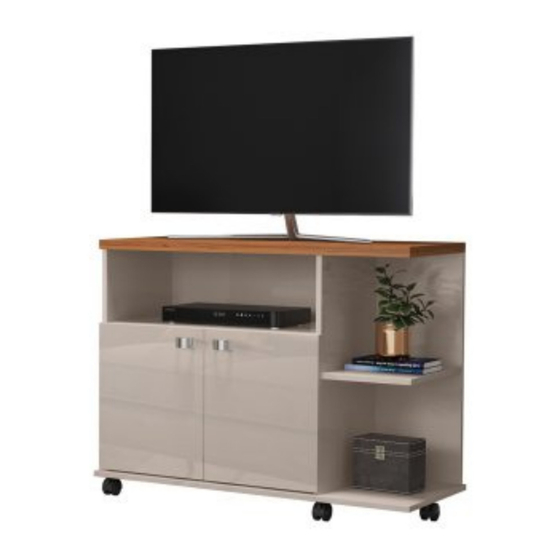

Rodler LISBOA Assembly Instructions

rack LISBOA
PARA UMA MONTAGEM PERFEITA
DE SEU PRODUTO, LEIA ATENTAMENTE
AS INSTRUÇÕES DE CADA
PASSO DA MONTAGEM.
IDENTIFICAÇÃO DAS PEÇAS
Nº MEDIDA NOME
01 900x384 Base
02 603x384 Lateral Esquerda
03 395x204 Divisória Central
04 603x384 Lateral Direita
05 603x255 Lateral Fundo
06 605x384 Prateleira Esquerda
07 360x253 Prateleira Direita
900x384 Tampo
08
Porta Esquerda
09 410x308
Porta Direita
10 410x308
Fundo Inferior Esq/Dir
11 410x310
Fundo Superior
12 620x213
Manual de Montagem
Assembly Instructions
Manual de Montaje
tv unit LISBOA
FOR A PERFECT ASSEMBLY OF
YOUR PRODUCT, READ
CAREFULLY THE INSTRUCTIONS

IDENTIFICATION OF THE PARTS

Nº MEASURE
01 900x384
02 603x384
03 395x204
04 603x384
05 603x255
06 605x384
07 360x253
900x384
08
09 410x308
10 410x308
11 410x310
12 620x213
Rodovia Florindo Rodrigues Martinez S/N
OF EACH STEP.
NAME
Base
Left Partition
Central Partition
Right Side
Back Side
Left Shelf
Right Shelf
Top
Left Door
Right Door
Left/Right side bottom back panel
Upper Back Panel
Km 0,6 - CEP. 15130-000 - Jaci-SP
www.lukaliam.com.br
rack LISBOA
PARA UNA PERFECTA MONTAJE
DE SU PRODUCTO, LEA
ATENTAMENTE LAS INSTRUCCIONES
DE CADA PASO.
IDENTIFICACIÓN DE LAS PIEZAS
Nº MEDIDA
01 900x384
02 603x384 Lateral Izquierda
03 395x204
04 603x384
05 603x255
06 605x384 Estante Izquierda
07 360x253
900x384
08
09 410x308
10 410x308
Fondo Inferior Izq./Der.
11 410x310
12 620x213
NOMBRE
Base
Partición Central
Lateral Derecha
Lateral Fondo
Estante Derecha
Cubierta
Puerta Izquierda
Puerta Derecha
Fondo Superior
