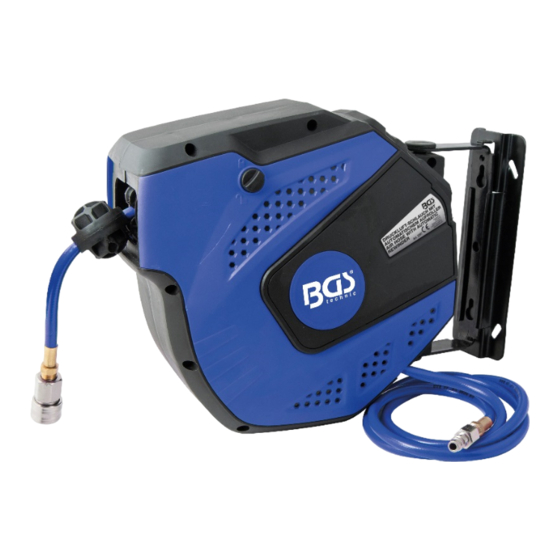

Druckluft-Schlauch mit automatischem Aufroller
SPEZIFIKATIONEN
Schlauch-Ø: außen 12 mm
innen 8 mm
Schlauchlänge: 10 m +1,5 m
Druckluftanschluss: 1/4"
Max. Druck: 20 Bar (300 PSI)
Bitte lesen Sie die Gebrauchsanweisung sorgfältig und beachten Sie alle Hinweise. Verwenden Sie
diese Bedienungsanleitung um sich mit den Sicherheitshinweisen, dem Produkt und dessen
Gebrauch vertraut zu machen.
VERWENDUNG
Dieser Luftschlauch mit automatischem Aufroll-System ist für die Fachwerkstatt konzipiert.
ACHTUNG
Der Schlauch ist ausschließlich für die Verwendung mit Druckluft geeignet, verwenden Sie dieses
Produkt nicht mit anderen Gasen oder Flüssigkeiten.
SICHERHEITSHINWEISE
Den Schlauch nur mit maximal zulässigem Druck beaufschlagen.
•
Lassen Sie den Schlauch nicht durch die Automatik unkontrolliert in den Aufroller schnellen, es
•
besteht Verletzungsgefahr.
Prüfen Sie von Zeit zu Zeit den Schlauch auf Beschädigung. Sollte der Schlauch oder dessen
•
Anschlüsse beschädigt sein, darf der Schlauch nicht mehr eingesetzt werden.
Mit dem Schlauch dürfen keine Lasten angehoben oder gezogen werden.
•
Der Schlauch ist nur zum Anschluss an eine Druckluftanlage bestimmt.
•
Heben Sie das Werkzeug niemals am Schlauch an.
•
Ersetzen Sie defekte, beschädigte und verschlissene Schläuche oder Anschlüsse umgehend.
•
ERKLÄRUNG
1 Schlauchtrommel
2 Metallwinkel
3 Schraube 6 x 12 mm (4x)
4 Bolzen 6 x 60 mm (1x)
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
2
3
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 3297
1
4
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
