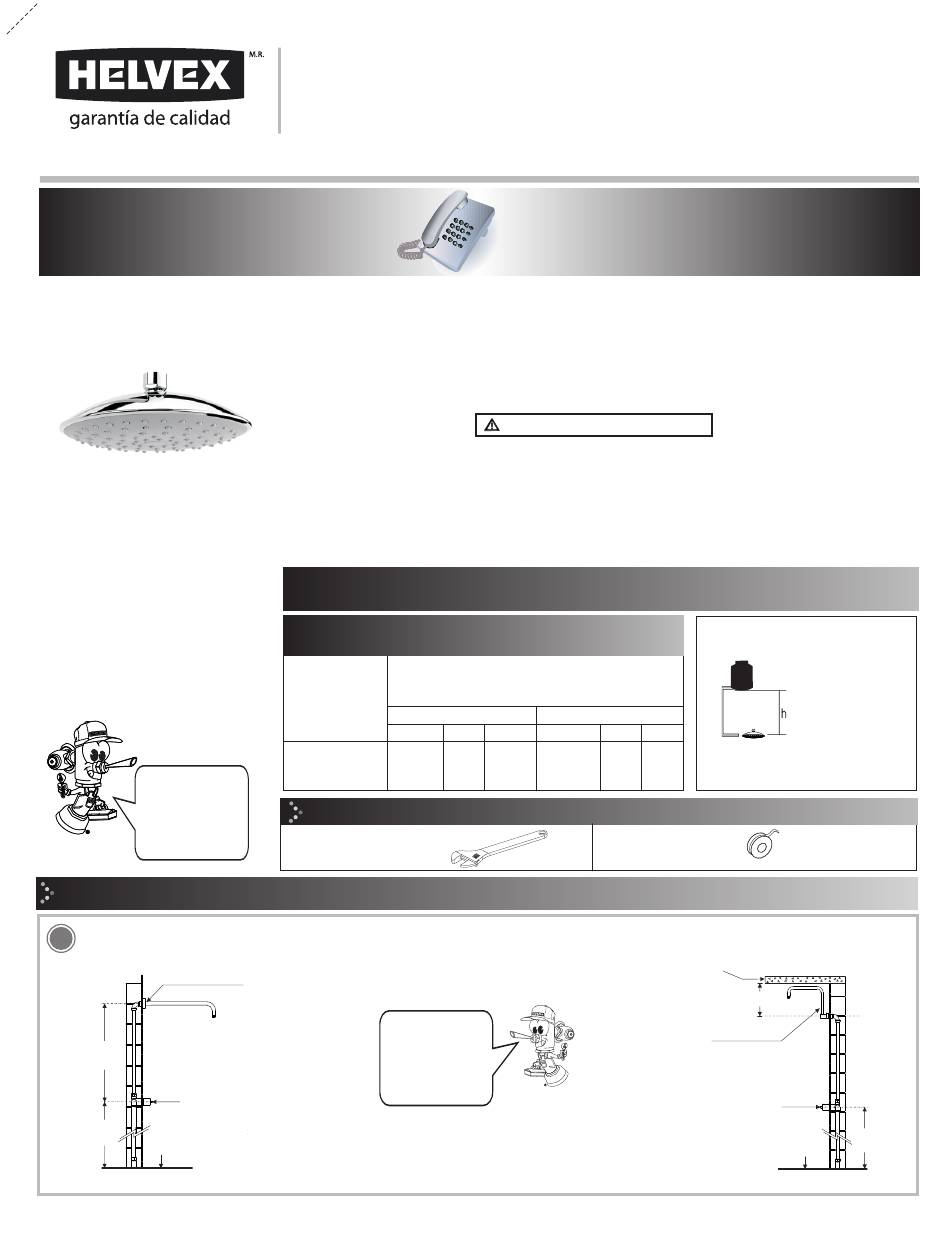

Helvex H-3004 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Requerimientos de Instalación a Pared / Requirements for Wall Installation
Brazo y Chapetón
1
Arm and Escutcheon
*70 cm
27,5"
cuerpo mezclador
(no incluido)
mixer body
(not included)
*120 cm
47,2"
NPT Nivel de Piso Terminado
FFL Finished Floor Level
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación Requerimientos de Instalación

Installation Requirements

Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
Modelo / Model
kg/cm²
H-3004 1,0
Herramienta Requerida
perico
adjustable wrench
brazo (no incluido)
recomendado
Mod. TR-035
recommended arm
(not included)
Model TR-035
Se recomienda que
la instalación sea
totalmente rígida.
It is recommended
that the installation
is completely rigid.
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA
guide applies to the product in any finish.
Mínima / Minimum
Máxima
PSI kPa kg/cm²
98,06
14,2 6,0

/ Required Tools

* Medidas recomendadas.
* Recommended dimesions.
3

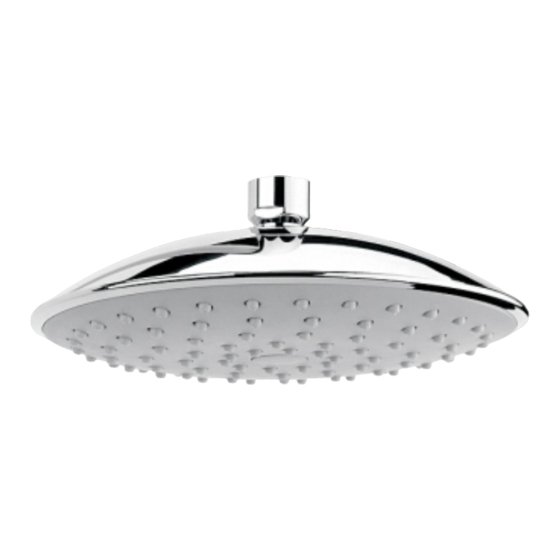

Regadera de Chorro Fijo con Sistema
Anticalcáreo, Plato Ancho 7". /
Jet Shower with Antiscale System, 7
"Wide Dish .
01 800 890 0594
01 (55) 53 33 94 00
Ext. 5068, 4815 y 5913
/ WARNING
/ Maximum
PSI kPa
588,3
85,3
teflón
plumber tape
Brazo Angular y Chapetón
Angular Arm and Escutcheon
techo
roof
*30 cm min.
11,8"
brazo (no incluido)
recomendado
Mod. TR-039
recommended arm
(not included)
Model TR-039
cuerpo mezclador
(no incluido)
mixer body
(not included)
Nivel de Piso Terminado
Finished Floor Level
H-3004
Cromo / Chrome
Fixed
53 33 94 21
Cada metro de altura
de su producto a la
base del tinaco
equivalen a (0,1
kg/cm²) [1,42 PSI].
Meter of height of
your product to the
base of the tub is
equivalent to (0,1
kg/cm²) [1,42 PSI].
*120 cm
NPT
47,2"
FFL
