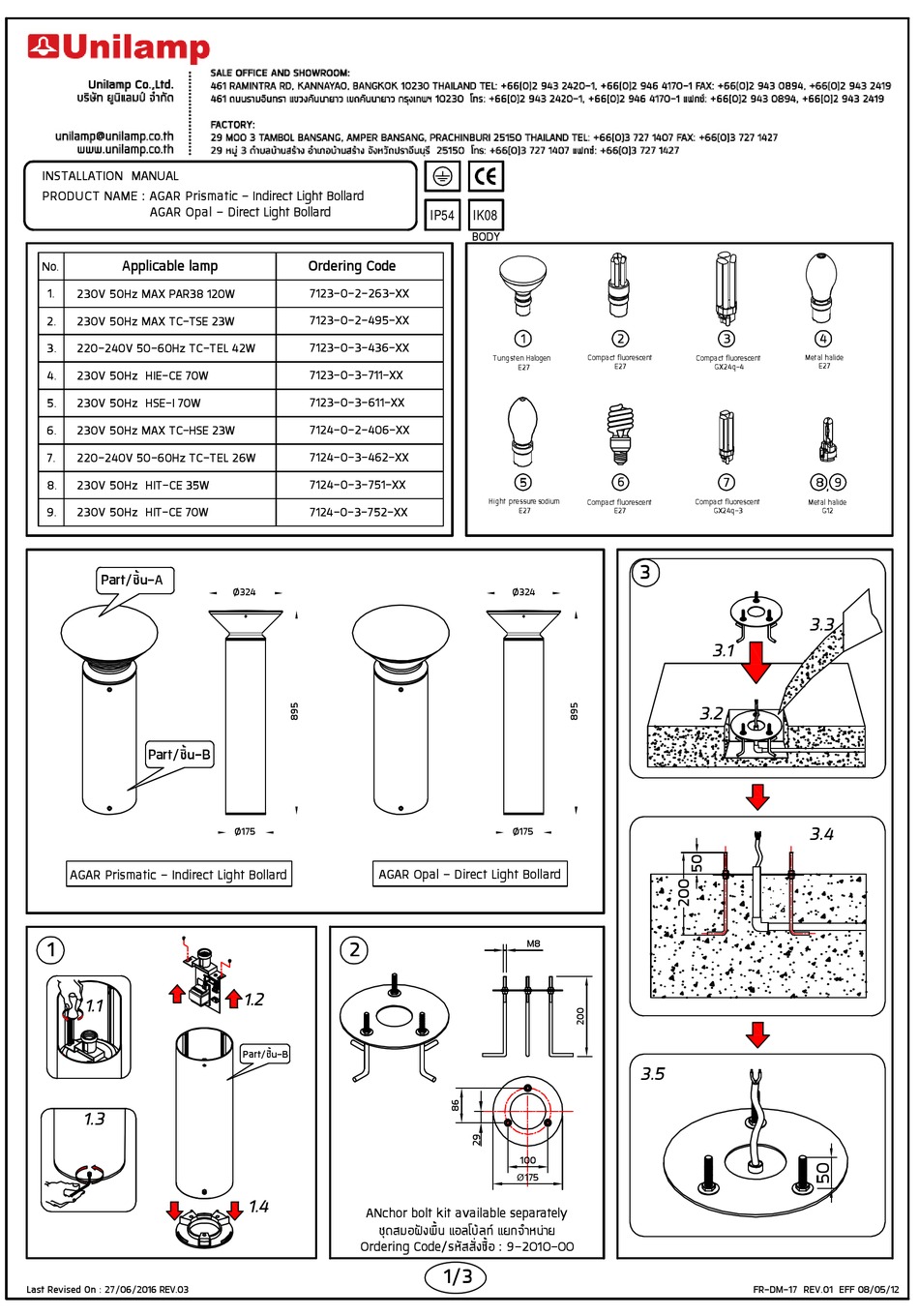

Unilamp AGAR Prismatic Installation Manual

INSTALLATION MANUAL
PRODUCT NAME : AGAR Prismatic - Indirect Light Bollard
AGAR Opal - Direct Light Bollard
Applicable lamp
No.
1. 230V 50Hz MAX PAR38 120W
2. 230V 50Hz MAX TC-TSE 23W
3. 220-240V 50-60Hz TC-TEL 42W
4. 230V 50Hz HIE-CE 70W
5. 230V 50Hz HSE-I 70W
6. 230V 50Hz MAX TC-HSE 23W
7. 220-240V 50-60Hz TC-TEL 26W
8. 230V 50Hz HIT-CE 35W
9. 230V 50Hz HIT-CE 70W
Part/ชิ ้ น -A
Part/ชิ ้ น -B
AGAR Prismatic - Indirect Light Bollard
1
1.1
1.3
Last Revised On : 27/06/2016 REV.03
Ordering Code
7123-0-2-263-XX
7123-0-2-495-XX
7123-0-3-436-XX
7123-0-3-711-XX
7123-0-3-611-XX
7124-0-2-406-XX
7124-0-3-462-XX
7124-0-3-751-XX
7124-0-3-752-XX
๛324
๛175
AGAR Opal - Direct Light Bollard
2
1.2
Part/ชิ ้ น -B
1.4
ANchor bolt kit available separately
ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย
Ordering Code/รหั ส สั ่ ง ซื ้ อ : 9-2010-00
IP54 IK08
BODY
1
Compact fluorescent
Tungsten Halogen
E27
5
Hight pressure sodium
Compact fluorescent
E27
๛324
๛175
M8
100
Ø
175
1/3
2 3
Compact fluorescent
E27
GX24q-4
6
7
Compact fluorescent
E27 GX24q-3
3
3.1
3.2
3.5
FR-DM-17 REV.01 EFF 08/05/12
