Helvex Nimbus TV-190 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
llave de plomero
plumber´s wrench
ó or
llave hexagonal (se vende por separado)
hexagonal wrench (sold separately)
RH-1486
Requerimientos para el Buen Funcionamiento / Requirements for Good Performance
1
Instale la salida en lavabos o placas de los siguientes
materiales: cerámica, cristal, vidrio, mármol o concreto.
/ Install the faucet in sinks or plates of the following
materials: ceramics, crystal, glass, marble or concrete.
Evite en lo posible el uso de teflón en las uniones.
Avoid in it possible the use of teflon in the joints.
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
El aparato no debe utilizarse por personas (incluyendo niños) con capacidades físicas sensoriales o mentales
reducidas, o carezcan de experiencia o conocimiento, a menos que reciban supervisión o capacitación.
Los niños deben supervisarse para que no jueguen con el aparato.
The device should not be used by persons (including children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge, unless they receive supervision or training.
Children should be supervised to not play with the appliance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación
Requerimientos de Instalación
Installation Requirements
Installation Requirements
Mínima
Modelo / Model
kg/cm²
0,6
TV-190
TV190-1.9
0,8
TV190-1.9-15SEG
desarmador de cruz
taladro con broca
de Ø 1/4"
screwdriver
Ø 1/4" drill
and drill bit
1,9 l

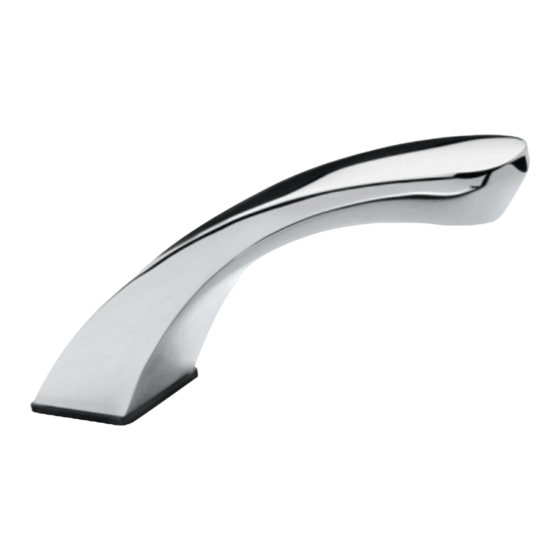

Llave de Lavabo Electrónica de Proximidad de Baterías
0,5 gal, 15 seg, Proximity Electronic Sink Faucet of Batteries
Refacciones Originales:
Original Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
Presión / Pressure
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
8,53 58,8
6,0 85,3
78,4
11,3
Herramienta Incluida
en su Producto
/ Tools Included in
your Product
llave para aireador
aerator key
/
1-05-1298-8
Llave de Lavabo Electrónica de Proximidad de
Baterías / Proximity Electronic Sink Faucet of Batteries
Llave de Lavabo Electrónica de Proximidad de Baterías
/ 0,5 gal Proximity Electronic Sink Faucet of Batteries
TV190-1.9-15SEG
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
kPa
Meter of height of your
product to the base of
the tub is equivalent to
588,3
(0,1 kg/cm²) [1,42 psi].
Accesorios Incluidos
/ Included Accessories
kit de sujeción
batería de litio
lithium battery
fixing kit
6 V
Se recomienda que la tubería de suministro de
agua sea de metal (cobre preferentemente).
is recommended that the water supply pipe is
made of metal (preferably copper).
No se recomienda que la tubería de suministro
de agua sea de plástico. / It is not
recommended that the water supply pipe is
made of plastic.
Nimbus
TV-190
TV190-1.9
1,9 l,15 seg /
conexión a tierra
ground connection
/ It
