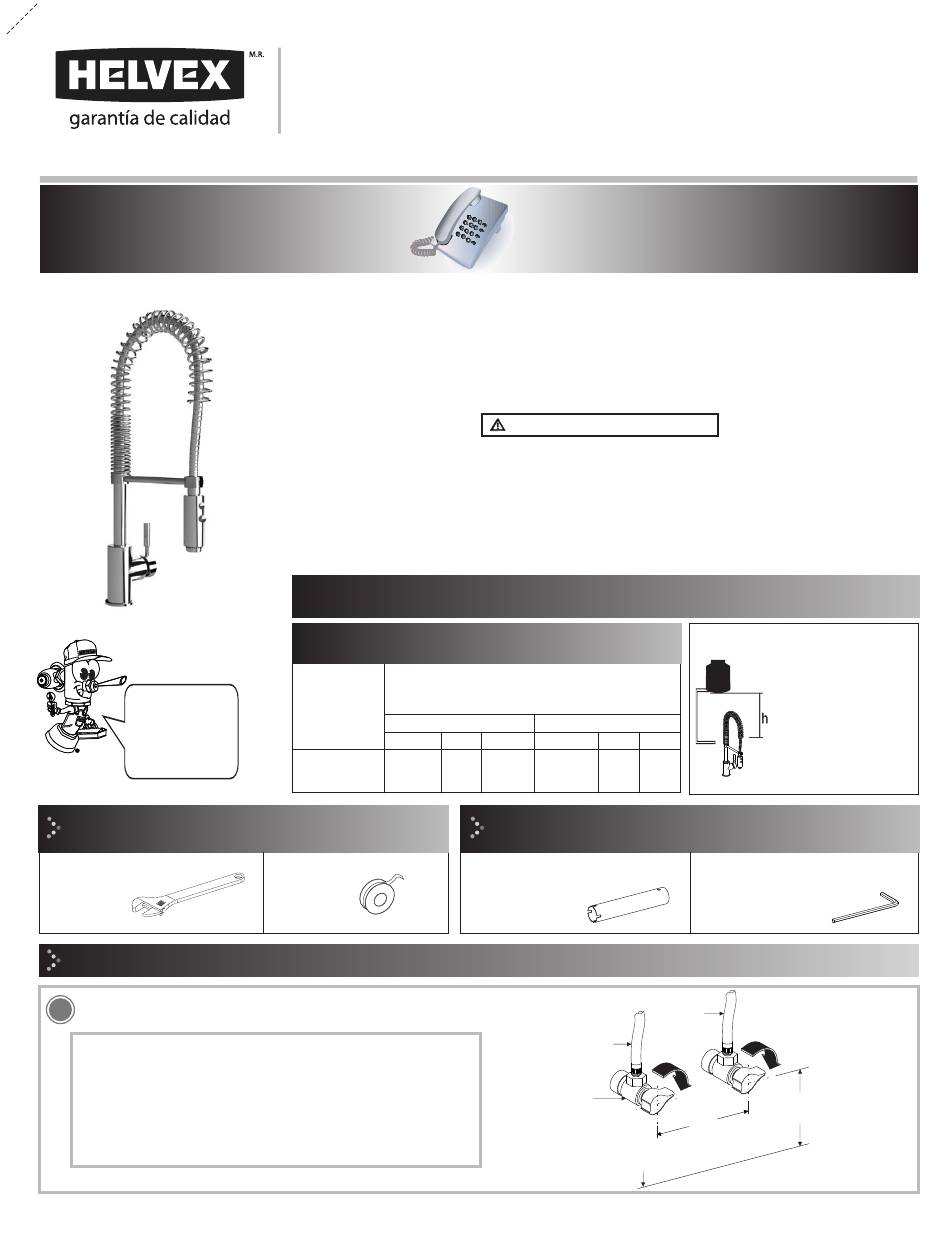

Helvex E-305 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida
perico
adjustable
wrench
Instalación General / General Installation
Cierre el suministro de agua.
1
Ubique y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del lavabo. Si se trata de un
reemplazo de grifo, quite el grifo viejo y limpie completamente la
superficie del lavabo.
Locate and close the water supply valve.
Usually found under the sink. If it is a replacement faucet, remove
the old faucet and clean the entire surface of the sink.
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación Requerimientos de Instalación

Installation Requirements

Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
Mínima
Modelo / Model
kg/cm²
E-305
1,0
E305-AAI

/ Required Tools

teflón
plumber
tape
/ Closing off water supply.
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
14,2 98,0 6,0 85,3
Herramienta Incluida en su Producto

/ Tools Included in your Product

llave de mantenimiento
Maintenance key
Caliente
hot
válvulas angulares
(no incluidas)
angle valves
(not included)
(Nivel de Piso Terminado)
(Finished Floor Level)
1-02-1975-5
Acero Inoxidable Duravex

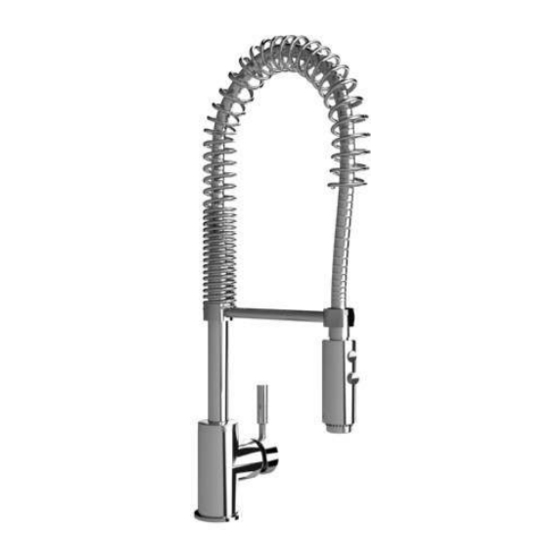

Monomando para fregadero profesional
con resorte, cabezal, sistema anticalcareo
y dos tipos de chorro.
professional sink with spring, head, anti-
limescale system and two types of jet.
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
kPa of the tube is equivalent
to (0,1 kg/cm²) [1,42
588,3 PSI].
llave allen 2 mm
2 mm allen wrench
Fría
cold
*55 cm
*20,3 cm
(21,6")
(8")
NPT
FFL
*Medidas Recomendadas
*Recommended Dimesions
E-305
Cromo / Chrome
E-305-AAI
/ Duravex Stainless Steel
/ Single lever for
