NUR ORIGINAL MIT DER RAUTE®
Trap Therm
D
ORIGINAL BETRIEBSANLEITUNG
SEITE 2–12
TRANSLATION OF THE
GB
ORIGINAL OPERATING INSTRUCTIONS
PAGE 13–23
TŁUMACZENIE ORYGINALNEJ INSTRUKCJI
PL
OBSŁUGI
STRONA 24-34
|
www.wita.de | www.wita.pl
|

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Trap Therm and is the answer not in the manual?

Questions and answers

Summary of Contents for WITA Trap Therm

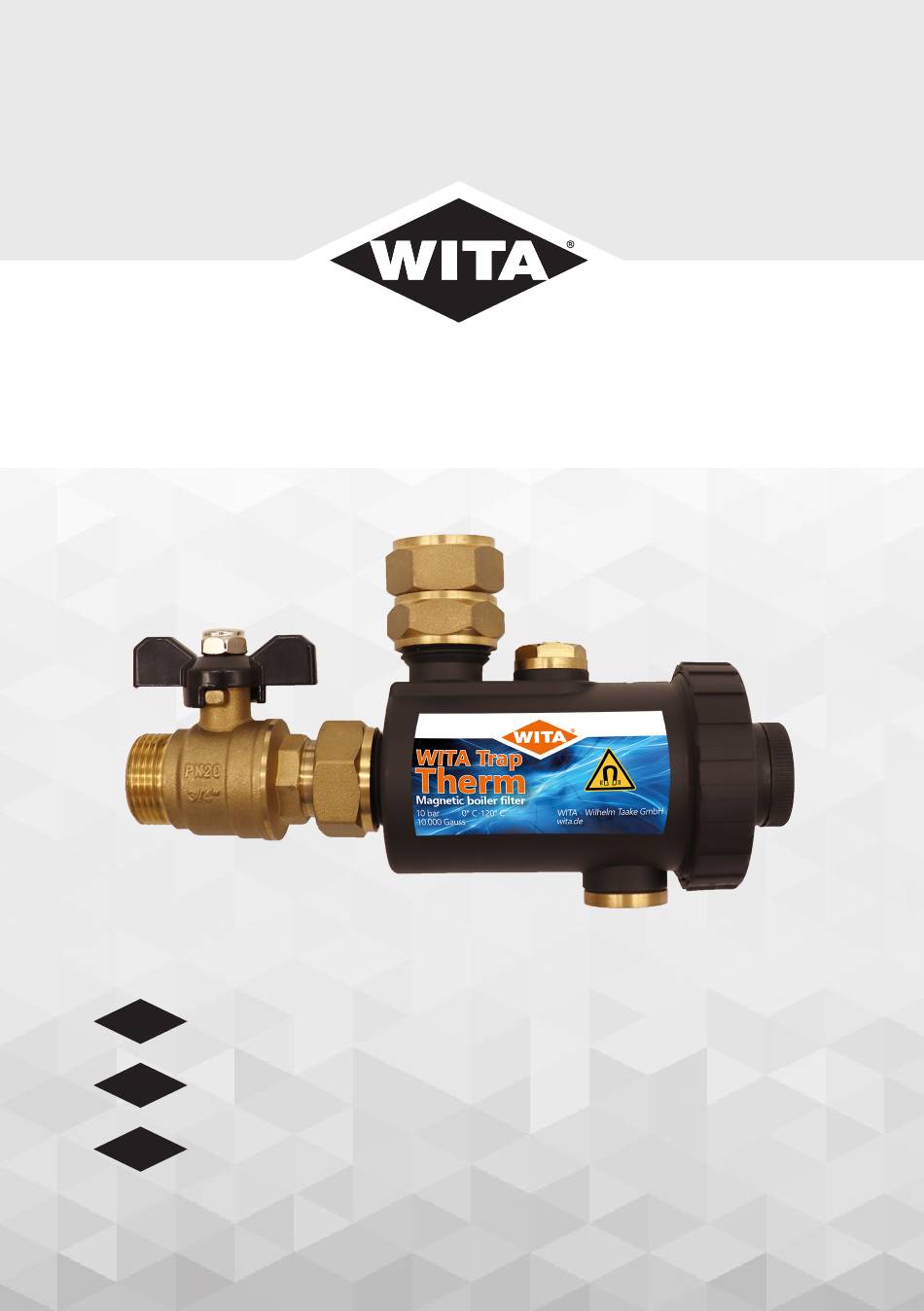

  • Page 1 NUR ORIGINAL MIT DER RAUTE® Trap Therm ORIGINAL BETRIEBSANLEITUNG SEITE 2–12 TRANSLATION OF THE ORIGINAL OPERATING INSTRUCTIONS PAGE 13–23 TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI STRONA 24-34 www.wita.de | www.wita.pl...
