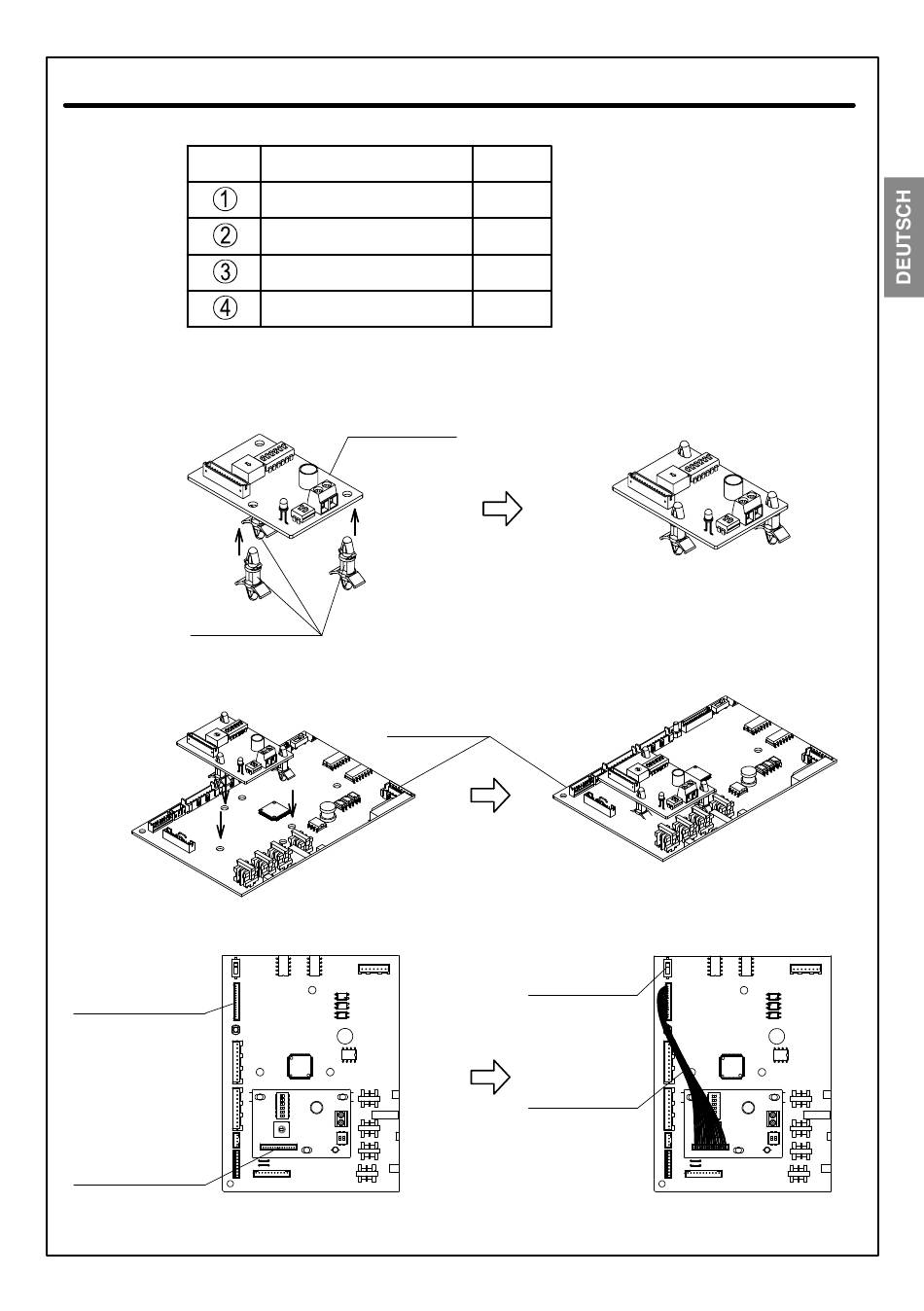

Installationsanleitung der H-LINK-Platine (SPX-RAMHLK)
1. Überprüfen Sie das Zubehör der H-LINK-Platine.
Tabelle 1
Nr.
2. Installation der H-LINK-Platine
i. Montieren Sie die Platinenhalterung (3 Stck.) wie in der nachstehenden Abbildung
gezeigt in den Löchern der H-LINK-Platine.
Platinenhalterung
ii. Stecken Sie die H-LINK-Platine in die HAUPT-Platine ein (verwenden Sie die 3 Löcher
an der HAUPT-Platine, die für die Aufnahme der H-LINK-Platine vorgesehen sind).
iii. Schließen Sie das 14-polige Kabel an CN28 der H-LINK-Platine und CN1026 der
HAUPT-Platine an.
Anschluss CN1026
der HAUPT-Platine
Anschluss CN28
der H-LINK-Platine
iv. Stellen Sie den SW1301 der HAUPT-Platine vor dem Start des H-LINK-Betriebs in die
Stellung ON (werkseitige Standardstellung ist OFF).
Teilebezeichnung
H-LINK-Platine
Platinenhalterung
14-poliges Kabel
Installationsanleitung
H-LINK-Platine
HAUPT-Platine
Menge
1
3
1
1
SW1301 der
HAUPT-Platine
14-poliges Kabel
Advertisement
Table of Contents
Summary of Contents for Charles Hasler SPX-RAMHLK
- Page 1 Installationsanleitung der H-LINK-Platine (SPX-RAMHLK) 1. Überprüfen Sie das Zubehör der H-LINK-Platine. Tabelle 1 Teilebezeichnung Menge H-LINK-Platine Platinenhalterung 14-poliges Kabel Installationsanleitung 2. Installation der H-LINK-Platine i. Montieren Sie die Platinenhalterung (3 Stck.) wie in der nachstehenden Abbildung gezeigt in den Löchern der H-LINK-Platine.
- Page 2 H-LINK-Platine 3. DIP-Schaltereinstellung. DSW2 RSW1 DSW1 i. DSW1-Einstellung (Einstellung des Abschlusswiderstands). Beispiel: Einstellung des Abschlusswiderstands über PIN 1 des DSW1. Bei Einstellung des PIN 1 (Die werkseitige Einstellung ist PIN 1 des DSW1 eingestellt in in die Stellung ON Stellung OFF). DSW1 Der Anschlusswiderstand sollte nur an einer Position des gesamten H-LINK eingeschaltet sein.
- Page 3 Manuel d’installation de la carte H-LINK (SPX-RAMHLK) 1. Contrôlez les accessoires de la carte H-LINK. Tableau 1 N° Nom de la pièce Quantité Carte H-LINK Support de carte Câble 14 broches Manuel d’installation 2. Installez la carte H-LINK. i. Assemblez le support de carte (3 pièces) dans les trous de la carte H-LINK comme indiqué...
- Page 4 3. Réglez le commutateur DIP. Carte H-LINK DSW2 RSW1 DSW1 i. Réglage du DSW1 (résistance de la borne d’attache) Exemple : Réglage de la résistance de la borne d’attache sur la broche n° 1 de Si la broche n° 1 DSW1.
- Page 5 Manuale di installazione scheda H-LINK (SPX-RAMHLK) 1. Verificare gli accessori della scheda H-LINK. Tabella 1 Nome del componente Quantità Scheda H-LINK Supporto scheda Cavo 14 pin Manuale di installazione 2. Installazione scheda H-LINK i. Montare il supporto scheda (3 pz) sui fori della scheda H-LINK come mostrato in figura.
- Page 6 Scheda H-LINK 3. Impostazione interruttore DIP. DSW2 RSW1 DSW1 i. Impostazione DSW1 (impostazione resistenza morsetti finali). Esempio: Resistenza morsetti finali impostata da pin numero 1 di DSW1. se il pin numero 1 è impostato in (L'impostazione predefinita in fabbrica è pin numero 1 di DSW1 condizione ON impostato in condizione OFF).
- Page 7 H-LINK Board (SPX-RAMHLK) Installation Manual 1. Check through H-LINK board accessories. Table 1 Part Name Quantity H-LINK board Board support 14 pin cord Installation manual 2. H-LINK board installation i. Assemble board support (3 pcs) to H-LINK board holes as following picture.
- Page 8 3. DIP switch setting. H-LINK board DSW2 RSW1 DSW1 i. DSW1 setting (terminal resistance setting). Example: Terminal resistance setting set by pin number 1 of DSW1. If set pin number 1 to ON condition (Default setting from factory is pin number 1 of DSW1 set to OFF DSW1 condition).
