Elexim CCL-WBMC SMART TRI Quick Start Manual

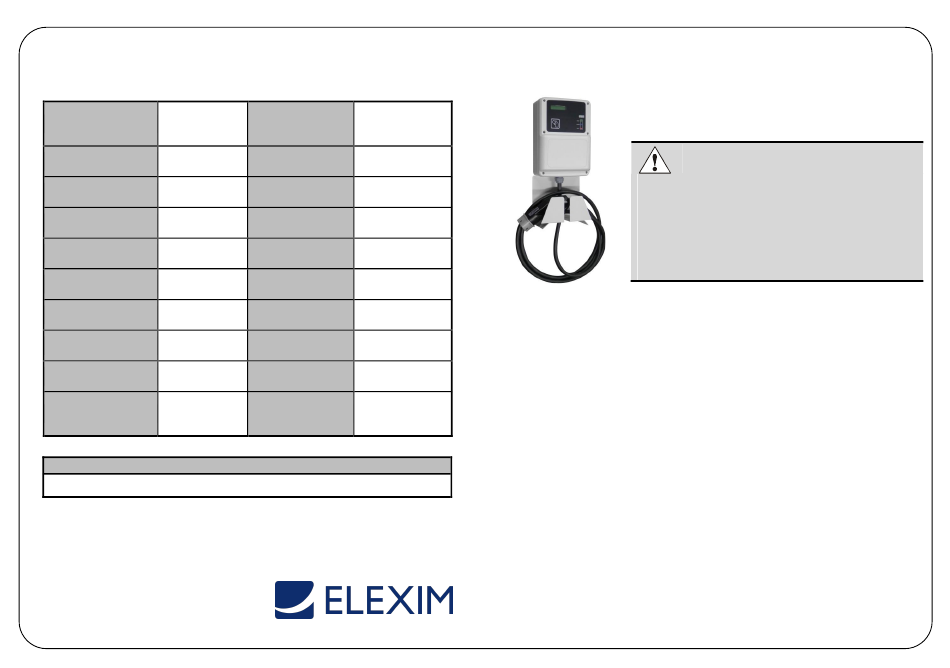

TECHNICKÉ PARAMETRY / TECHNICAL CHARACTERISTICS
400V stř. / AC
Vstupní napětí
Tři fáze
Input voltage
Three-phase
Tolerance
±15%
Tolerance
Vstupní frekvence
50...60 Hz
Input frequency
Výstupní napětí = vstupní napětí
Output voltage = input voltage
Maximální spotřeba
21kW
Maximum consumption
Maximální výstupní proud
32A
Maximum output current
Zásuvka Typ II podle
Socket IEC62196-2
Systém nabíjení MODE 3
Charge system (IEC 61851)
RFID čtečka
ISO 14443A
RFID reader
Komunikace 10/100 Base-T
Communications IEEE802.3u
NORMY / STANDARDS
EN 61851-1: 2001 PARTE 1, IEC 61000, IEC 60884-1, IEC 60364-4-41, IEC 61010, IEC 61008-1, IEC
60529,UNE-EN55011, UNE-EN62196-1, UNE-EN61851-1, UNE-EN61851-21, UNE-EN61851-22
VERZE DOKUMENTU: 1,0
Rozšířený teplotní
Ohřívač (volitelný)
rozsah *
Heater (optional)
Extended temperature
(-30...+45 ºC)*
range *
Teplotní rozsah
-10...+45 ºC
Temperature range
IP ochrana krytu
IP54
Enclosure IP protection
Rozměry boxu
320x225x125 mm
Box dimensions
Hmotnost
3Kg
Weight
4 body pro montáž
Kotva
na stěnu
Anchor
4 point-wall mount
Kryt
ABS
Enclosure
Frekvence RFID
13,56 MHz
RFID frequency
Měřič energie Integrovaný měřič
Energy meter Integrated meter
OCPP 1.2
Integrace
OCPP 1.5
Integrations
Příkaz / command XML
CCL-WBMC SMART TRI - RYCHLÝ PRŮVODCE INSTALACÍ
POPIS / DESCRIPTION

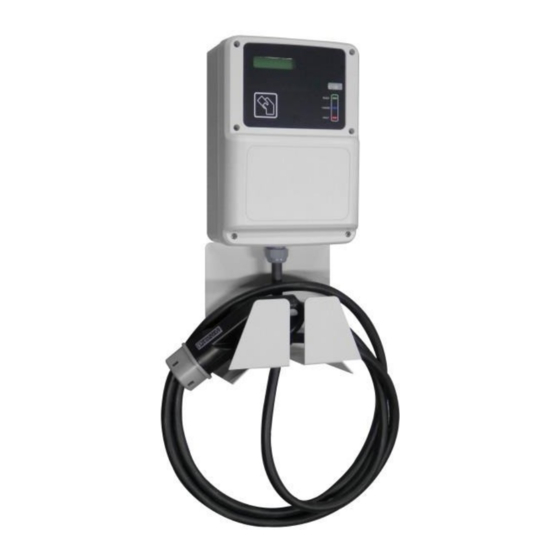

Systém nabíjení elektrických vozidel «CCL-WBMC SMART TRI» byl speciálně navržen pro bezpečné nabíjení na
vnitřních a venkovních parkovištích. Systém je umístěn v robustním boxu (tzv. WallBoxu), který je určen k instalaci
na stěnu parkoviště, a který umožňuje nepřetržité používání.
The electric vehicle charging system «CCL-WBMC SMART TRI» is specially
designed for use on indoor and outdoor car parks to provide a safe charging
system. It consists of a sturdy box (so called WallBox) designed to be installed
on a parking wall and provide a continuous use.
Před jakoukoli údržbou, úpravou, zapojením, opravou atd. je třeba odpojit
zařízení od napájení. Pokud máte podezření, že zařízení nebo jeho ochrany
nepracují správně, je zapotřebí odpojit zařízení od napájení.
Before performing any maintenance, modification, connection, repair, etc.,
disconnect the device from the power supply. When you suspect
a malfunction of equipment or protection the equipment should be
disconnected from the power supply.
VAROVÁNÍ / WARNINGS
• Nepoužívejte kabely, které nejsou v perfektním stavu.
• Do not use cables there are not in perfect conditions.
• WallBox nepoužívejte k jinému účelu, než je nabíjení elektrických vozidel. Nabíjení probíhá v režimu IEC 61851-1
MODE 3.
• Do not use WallBox for anything other than electric vehicle charging. Charging mode is IEC 61851-1 MODE
3.
• WallBox nijak neupravujte. Pokud dojde k úpravě zařízení, zříká se CIRCONTROL veškeré odpovědnosti a
považuje záruku za neplatnou.
• Do not modify the WallBox. If modified, CIRCONTROL will reject all responsibility and the warranty will be
void.
• Přísně dodržujte pravidla elektrické bezpečnosti platná pro vaši zemi.
• Comply strictly with current safety regulations according to your country rules.
• Přístroj neopravujte a nemanipulujte s ním, je-li pod napětím.
• Do not make repairs or install with the device powered.
• K nízkonapěťovým elektrickým částem uvnitř zařízení by měl mít přístup pouze vyškolený a kvalifikovaný
personál.
• Only trained and qualified personnel should have access to low-voltage electrical parts inside the device.
• Jednou ročně nechejte zařízení zkontrolovat kvalifikovaným technikem.
• Check the installation annually by qualified technician.
• Vylučte z provozu všechny součásti, které nejsou zcela v pořádku, a mohly by být uživateli nebezpečné
(rozbité konektory, netěsnící krytky ...).
• Remove from service any item that has a fault that could be dangerous for users (broken plugs, caps that
don't close...).
• Používejte pouze náhradní díly Circontrol.
• Only use Circontrol spare parts.
Zde je rychlý průvodce instalací «CCL-WBMC SMART TRI».
This is a quick installation guide of CCL-WBMC SMART TRI.
