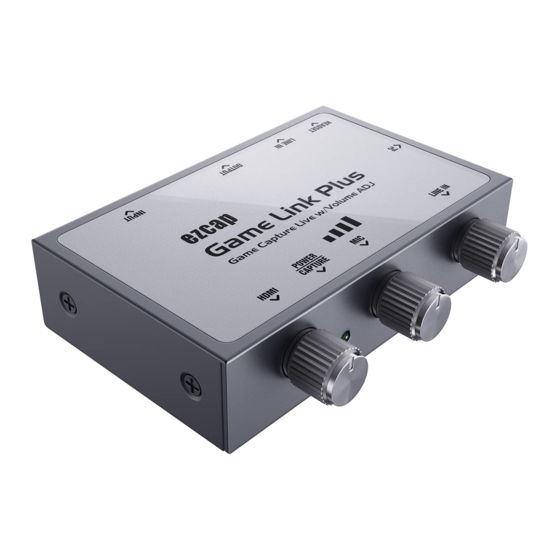

- Page 1 Game Link Plus Model number: ezcap312...
- Page 2 Overview 1. INPUT - HDMI input, connect to video source with HDMI cable 2. OUTPUT - HDMI Output, connect to TV or Monitor with HDMI cable to display video source 3. LINE IN - 3.5mm audio line input 4. Headset - 3.5mm audio for line output to earphone and microphone input (CTIA) 5.
- Page 3 For professional live streaming or recording, we suggest use OBS, download link: https://obsproject.com/ Note: ezcap Game Link Plus with volume adjustment device also can work with Mac OS X, and please download OBS Mac version. The operation is similar as working under Windows as below.
-
Page 4: Video Setting
Audio Setting You may not be able to hear the sound after you finish above settings. Please tick Use custom audio device, and click the drop-down box next to Audio Device and select HDMI (ezcap GameLink). Then click the drop box next to Audio Output Mode, and select desktop... - Page 5 When we are capturing video or live game, we often need to adjust the microphone volume, or line in volume, or HDMI video volume, and even need to mute them. ezcap Game Link with volume Adjustment has designed unique knobs, you can adjust them at any time to meet you needs.
-
Page 6: Specifications
Streaming Click Output in the Settings panel, in the Streaming column, set video quality for streaming (adjust depends your computer, network speed), then click icon Apply and OK in the Settings panel. Click Stream in the Settings panel, then you can click the drop-down box next to Service to choose the software platform you want, then click icon Apply and OK in the Settings panel. - Page 7 概览 1. INPUT - HDMI 输入，通过 HDMI 线连接视频源 2. OUTPUT - HDMI 输出，使用 HDMI 线连接电视或显示器以显示视频 3. LINE IN - 3.5mm 音频线路输入 4. 耳机 - 用于线路输出到耳机和麦克风输入的 3.5 毫米音频接口 (CTIA 标准) 5. PC - 连接到电脑的 USB 端口 6. LINE IN - 调整线路输入的音量（顺时针转动，声音由低到高） 7.
- Page 8 将设备连接到电脑的 USB 端口，稍等片刻，系统会自动识别该游戏采集卡,你会在设备管理器下 的相机目录下和声音、视频和游戏控制器目录下都看到设备名称 ezcap GameLink，则表示设 备已经可以工作了. 软件 我们推荐免费的专业的直播及录制软件 OBS, 下载地址：https://obsproject.com/ 注: ezcap Game Link Plus 游戏采集卡也可在 Mac 系统下使用,下载 OBS Mac 版本即可.操作 与下面在 Windows 下使用说明类似. 配合 OBS 使用 设备选择 下载并安装后，双击桌面上的 OBS Studio 图标以运行 OBS。 单击 OBS 面板左下角的图标+， 然后选择视频采集设备。 在弹出的窗口中单击确定， 在这个窗口你也可以为设备改写新的名称。...
- Page 9 视频设置 这些设置完成后，应该能在软件捕获窗口中看到视频。如果你需要设置视频分辨率， 单击分辨 率/ FPS 类型旁边的下拉框，然后选择自定义，然后单击分辨率旁边的下拉框，选择一种你需要 的分辨率。 您可以点击 FPS 旁的下拉框以选择适当的帧率– 30,60,最高 或 匹配输出帧率.还可点击视频格...
- Page 10 式旁的下拉框以选择适当的视频格式。 音频设置 完成以上设置后， 你可能听不到声音。 请在上述视频设置的界面下勾选使用自定义的音频设备， 然后单击音频设备旁边的下拉框，选择 HDMI（ezcap GameLink） ，然后单击音频输出模式旁 边的下拉框，并选择桌面音频（WaveOut） 。你应该能立即听到声音。单击窗口右下角的确定 按键完成设置。 设置视频延迟以使使音视频同步， 右击视频捕获设备，选择滤镜。在弹出的视窗中，点击+后选择视频延迟(异步)。在新弹出的对 话框里输入 470ms。 (你需要根据情况自行调整数值大小，直至音视频同步为止) 注意：如果要更改视频或音频设置，可在软件界面下方的来源窗口，双击视频采集设备，进入视 频采集设备面板，按照上文所说的音视频设置操作步骤更改设置。 调整 HDMI、麦克风和线路输入的音量 我们在采集视频或者游戏直播的时候，经常需要调节麦克风音量，或者线路音量，或者 HDMI 视频音量，甚至需要静音。带有音量调节功能的 ezcap Game Link 设计了独特的旋钮，您可以 随时调节它们以满足您的需求。将对应旋钮逆时针转到底，对应音量静音，顺时针转到底，音量 调至最大。...
- Page 11 示例：您可以通过调节麦克风音量调节旋钮来调节麦克风音量。连接耳机，您对着麦克风发出声 音，然后同时调节麦克风音量旋钮，直到您觉得合适为止。顺时针转动旋钮将音量从低变高，逆 时针转动到底，麦克风将静音。 注意： 您通过耳机听到的音量与实际采集视频的音量以及直播终端的音量可能存在差异。 请根据 您的实际应用中采集视频的音量或直播终端的音量来调节到合适的位置。 录制 单击 OBS 面板右下角的设置按键， 然后在弹出的设置窗口中单击左侧的视频。 单击基础 （画布） 分辨率旁边的下拉框选择适当的分辨率， 点击输出 （缩放） 分辨率旁边的下拉框选择输出分辨率。 单击常用 FPS 值（帧率）右侧的下拉框以选择 FPS 值. 单击设置窗口左侧的输出， 在录像这一栏目下可以设置录像路径， 录像质量， 录像格式， 编码器。 在各项设置完成后，单击设置面板右下角的应用和确定，然后只需单击 OBS 面板右下角的开始 录制按键即可开始录制视频，单击停止录制即可停止录制。 推流（直播） 单击软件界面的设置按键，然后点击设置面板左侧的输出，在串流这一栏目下，可以设置串流的 视频比特率，编码器，音频比特率（根据计算机配置及网络速度进行调整）.然后单击设置面板 中的应用和确定图标 单击设置面板左侧的推流图标， 然后单击服务这一栏旁边的下拉框以选择所需的软件平台， 点击 设置面板右下角的应用和确定图标完成设置。 单击...
- Page 12 注意：您可以单击软件界面顶部的帮助菜单，登录 OBS 网站详细了解更多的使用方法. 产品规格 接口 USB 2.0 视频输入 HDMI 音频输入 HDMI, 3.5mm 音频输入, 3.5mm 麦克风输入(CTIA 标准) 视频输出 HDMI 音频输出 HDMI, 3.5mm 音频输出 (CTIA 标准) LED 指示灯：通电常量，设备运行闪烁。3 个音量调节旋钮分别对应 HDMI 视频背景音、 用户界面 麦克风和线路音频输入。 HDMI 输入/输出:720 x 480 (60p), 720 x 576 (50p), 1280 x 720p (50p), 1280 x 支持分辨率...
- Page 13 Windows 7,8,10, OS X 10.9 或以上, USB 2.0/3.0 接口 X 1. 台式机: Intel Core i5-3400 + NVIDIA GT630. 笔记本电脑: Intel Core i7-3537U 2.0 GHz + NVIDIA GT735. 显卡兼容 DirectX 10, 声卡, 4GB RAM Mac: i5 quad-core 或以上 VER：20210713...
