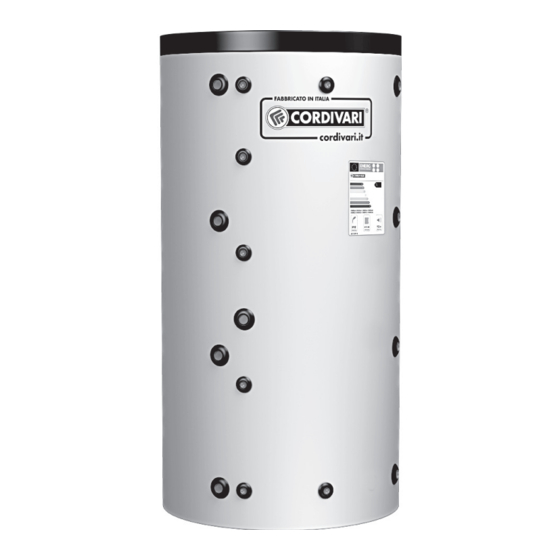

Cordivari PUFFER User Manual
  1. Manuals
  2. Brands
  3. Cordivari Manuals
  4. Water Heater
  5. Puffer
  6. User manual

Cordivari PUFFER User Manual

Multi fuel energy cylinders
Hide thumbs Also See for PUFFER:
Table of Contents
  • Messa in Servizio
  • Condizioni Operative
  • Operating Conditions
  • Installation et Entretien
  • Conditions de Fonctionnement
  • Tratamiento como Residuo
  • Warunki Pracy
  • Üzembe Helyezés
  • Ввод В Эксплуатацию
  • Uvedenie Do Prevádzky
  • Prevádzkové Podmienky
  • Zagon Naprave
