Pelican ERGO360 Assembly Instructions

IP3113
NOTICE
Remove the the base of the seat from the tracks
before starting the seat assembly.
ERGO360™ SEAT ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D' A SSEMBLAGE POUR SIÈGE ERGO360

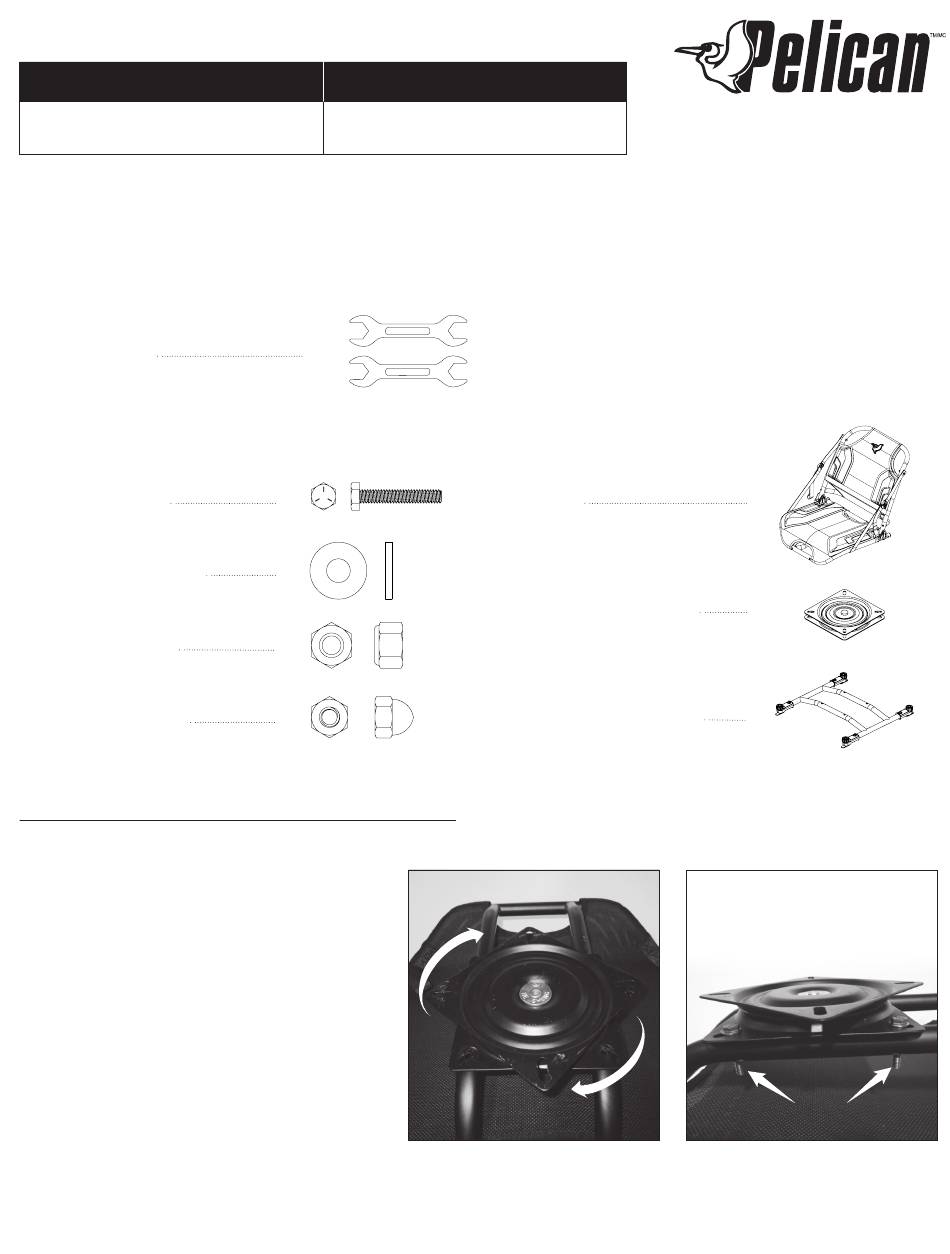

REQUIRED TOOLS /

OUTILLAGES NÉCESSAIRES
Wrench / Clés 7/16

INCLUDED COMPONENTS /

COMPOSANTES INCLUSES
Screws / Vis 1/4-20''
Washers / Rondelles 1/4''
Nuts / Écrous 1/4-20''
Caps / Capuchons 1/4''
STEP / ÉTAPE 1
Install the swivel plate to the seat / Installer le pivot au siège
1. Rotate the swivel plate so the two sections
are offset as shown in Figure 1.
Pivoter le pivot du siège afin que les sections
tournantes soient décalées de 45 degrés
tel que montré à la Figure 1.
2. Align the holes on the swivel plate with
the holes on the frame under the seat and
insert a screw with washer into each hole
as shown in Figure 2.
Aligner les trous d'une plaque tournante
du pivot du siège avec les trous du tube du
siège et insérer une vis munie d'une rondelle
dans chaque trou du pivot en contact avec
les tubes tel que montré à la Figure 2.
Retirer la base tubulaire des rails avant
de commencer l'assemblage du siège.
QTY / QTÉ
2
QTY / QTÉ
8
16
8
8
FIGURE 1
AVIS
Seat / Siège
Swivel plate / Pivot de siège
Base / Base tubulaire
MC
QTY / QTÉ
1
1
1
FIGURE 2
