Powerfist 8530826 User Manual

18v ni-cd 3/8 in. cordless drill kit
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 4.0
8530826
18V Ni-Cd 3/8 in.
Cordless Drill Kit
User Manual
Please read and understand all instructions before use. Retain this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8530826 and is the answer not in the manual?

Questions and answers

Summary of Contents for Powerfist 8530826

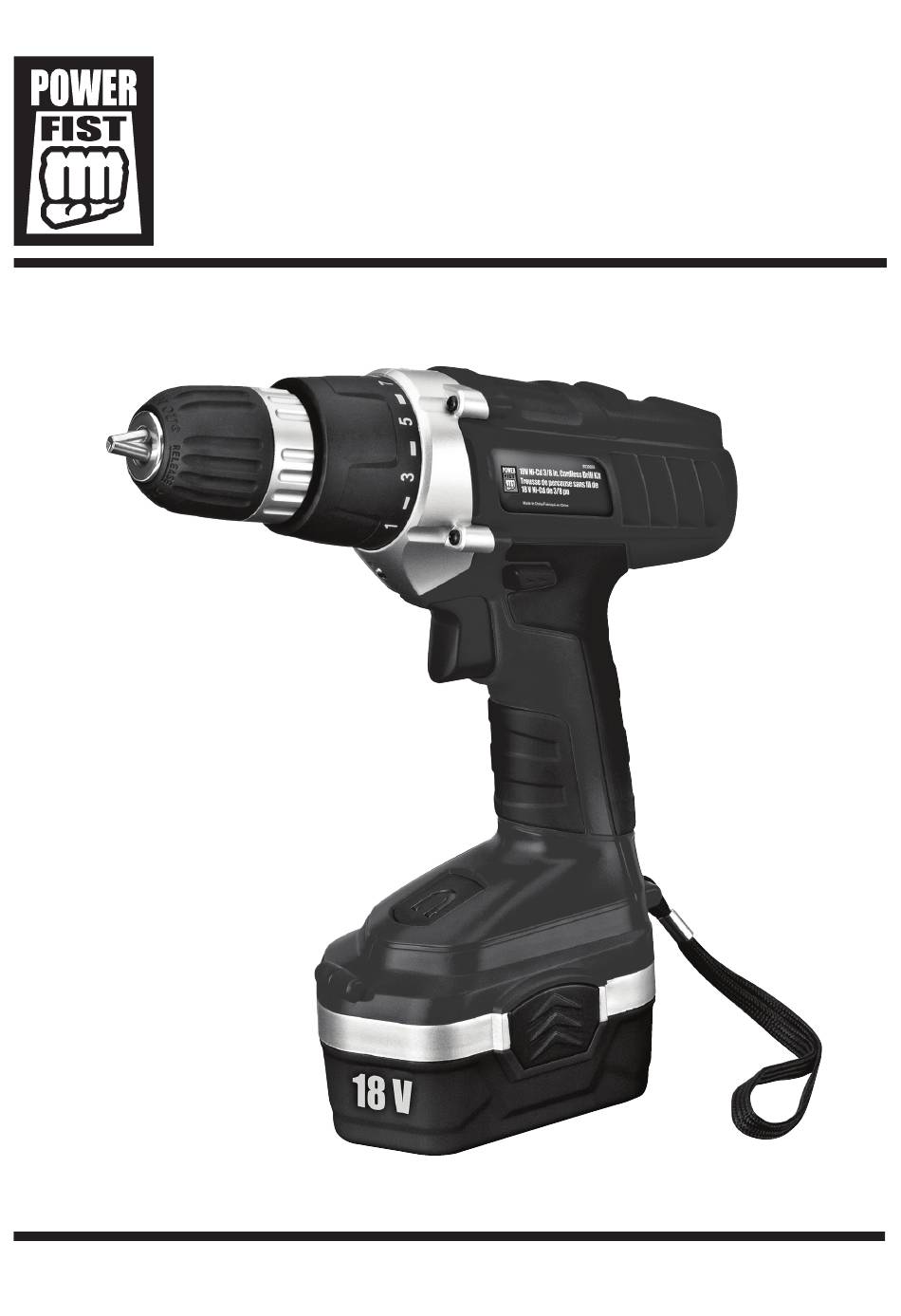

  • Page 1 V 4.0 8530826 18V Ni-Cd 3/8 in. Cordless Drill Kit User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    V 4.0 8530826 18V Ni-Cd 3/8 in. Cordless Drill Kit SPECIFICATIONS Type Cordless Drill / Driver Chuck Size 3/8 inch No Load Speed 0 to 550 revolutions per minute (RPM) Torque Settings Battery Type Ni-Cd Battery Quantity Battery Charge Time...

  • Page 3: Work Area

    18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 V 4.0 WORK AREA Operate in a safe work environment. Keep your work area clean and well lit. When operating the tool from an elevated position, be aware of people or things beneath you.

  • Page 4: Electrical Safety

    V 4.0 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 This tool will not stop moving immediately. Do not lay the tool down or leave it unattended until it has come to a complete stop. A part that is moving could make the tool jump or grab a surface and pull the tool out of your control.
  • Page 5 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 V 4.0 When operating a power tool outside, use an outdoor extension cord marked “W-A” or “W”. These cords are rated for outdoor use and reduce the risk of electric shock. Use in conjunction with a Ground Fault Circuit Interrupter (GFCI).

  • Page 6: Parts Identification

    V 4.0 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 WARNING! Never burn batteries, as they can explode in a fire. Do not charge leaking batteries. Only a qualified service technician should perform maintenance on the battery pack. Contact local solid waste authorities for instructions on correct disposal or recycling of the battery pack.

  • Page 7: Operation

    18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 V 4.0 OPERATION CHARGING THE TOOL Figure 1 NOTE: a. Always check that the power supply corresponds to the voltage on the ratings plate. b. Use only the battery charger that is included in this kit to recharge your batteries.

  • Page 8: Installing Or Removing The Battery Pack

    V 4.0 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 INSTALLING OR REMOVING THE BATTERY PACK Figure 2 To install the battery pack, insert the battery pack into the drill housing as shown in figure 2. Always insert the battery pack all of the way until it locks in place with a little click. Lightly pull on the battery to ensure it is locked into place and will not accidentally fall out of the drill, causing an injury.
  • Page 9 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 V 4.0 LEVEL This drill is equipped with a bubble level located on the top of the motor housing. It helps you to keep the drill bit level during use. CHUCK Your drill is equipped with a keyless chuck, so you can quickly change bits with no extra tools required.

  • Page 10: Maintenance

    V 4.0 18V Ni-Cd 3/8 in. Cordless Drill Kit 8530826 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it would operate properly and perform its intended functions.
  • Page 11 V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 12: Spécifications

    V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po SPÉCIFICATIONS Type Perceuse/tournevis sans fil Taille du mandrin 3/8 po Vitesse à vide 0 à 550 tours par minute (tr/min) Réglages de couple Type de pile Ni-Cd Quantité...

  • Page 13: Aire De Travail

    Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po 8530826 V 4,0 REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et les instructions d’inspection et de fonctionnement. AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et bien éclairée.

  • Page 14: Consignes De Sécurité Spécifiques

    V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po CONSIGNES DE SÉCURITÉ SPÉCIFIQUES Éloignez les mains et les doigts de la zone de perçage. Toute partie du corps venant en contact avec des pièces mobiles peut subir des blessures.
  • Page 15 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po 8530826 V 4,0 SÉCURITÉ EN ÉLECTRICITÉ Débranchez la source d’énergie. Débranchez l’outil de la source d’énergie lorsqu’il n’est pas utilisé et avant le nettoyage, l’entretien ou le remplacement de pièces ou d’accessoires.
  • Page 16 V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po CONSIGNES DE SÉCURITÉ RELATIVES AU CHARGEUR DE BATTERIE Un outil alimenté par batteries internes ou par un bloc-pile séparé doit être alimenté uniquement avec la batterie comprise. Par exemple, ne combinez pas des marques différentes d’outils et de batteries et n’utilisez pas d’adaptateurs afin de pouvoir utiliser un...

  • Page 17: Utilisation Et Entretien De L'outil

    Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po 8530826 V 4,0 UTILISATION ET ENTRETIEN DE L’OUTIL AVERTISSEMENT ! N’utilisez pas cet outil si la gâchette ne fonctionne pas correctement. L’utilisation de tout outil qui ne peut pas être contrôlé à l’aide de l’interrupteur de MARCHE/ARRÊT est dangereuse et l’outil doit être réparé.

  • Page 18: Chargement De L'outil

    V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po UTILISATION CHARGEMENT DE L’OUTIL Figure 1. REMARQUE : Vérifiez toujours si la source d’énergie correspond à la tension indiquée sur la plaque des données nominales.
  • Page 19 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po 8530826 V 4,0 INSTALLATION OU DÉPOSE DU BLOC-PILE Figure 2. Pour installer le bloc-pile, insérez celui-ci dans le boîtier de la perceuse de la façon indiquée à la figure 3. Insérez toujours le bloc-pile jusqu’au fond jusqu’à ce qu’il s’enclenche en position en laissant entendre un léger déclic.
  • Page 20 V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po FREIN ÉLECTRIQUE La perceuse est munie d’un frein électrique. À l’instar des réglages de couple, un frein électrique constitue un autre élément de commande qu’on utilise dans le cadre des différentes opérations. Si l’outil refuse continuellement de s’arrêter après avoir libéré...

  • Page 21: Entretien

    Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po 8530826 V 4,0 OPÉRATIONS DE PERÇAGE GÉNÉRALES Fixez votre pièce à travailler. Réglez le couple à 16 et exercez ensuite une pression suffisante pour enfoncer le foret de façon continue. Évitez de forcer ou de caler le foret. Évitez de plier ou de tordre le foret.
  • Page 22 V 4,0 8530826 Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po Vérifiez que le conduit d’aération ne comporte pas de saleté. Retirez les accumulations de poussière et les résidus d’huile périodiquement. Si un problème survient durant l’utilisation normale, coupez immédiatement la source d’énergie, puis faites vérifier et réparer l’outil.
