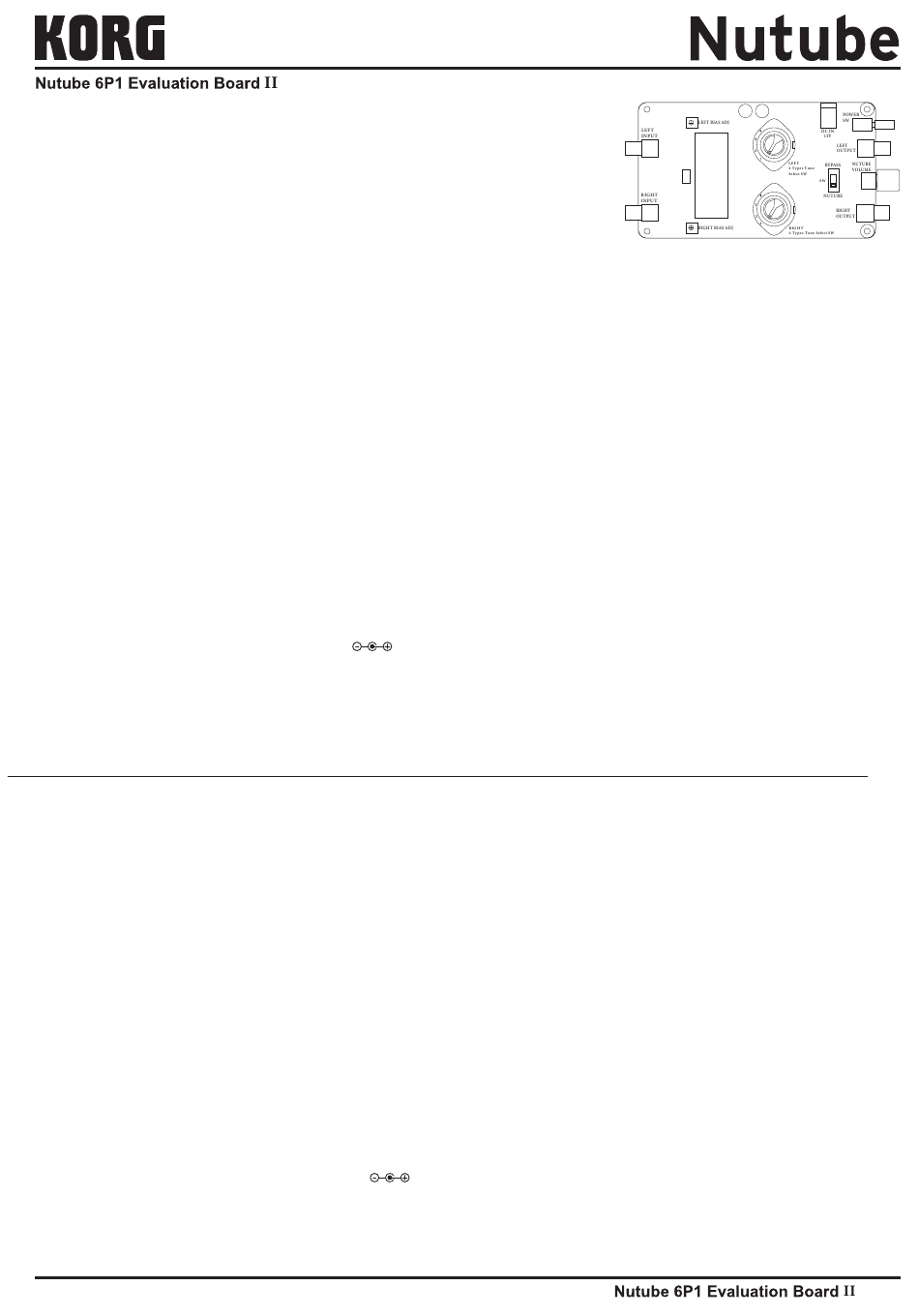

Korg Nutube NEB-2 User Manual

Nutube Evaluation Board II
A board that can select 4 levels of Nutube harmonics
Nutubeの倍音を4段階切替えができる評価ボード

Features

1. Nutube harmonics can be selected.
(4 levels of distortion: approximately [1]:0.015%, [2]: 0,01%, [3]: 0.3%, [4]: 1%)
2. Equipped with a switch that allows bypassing the Nutube.
(Easy switching between "with" and "without" Nutube.)
3. Equipped with an output volume control Nutube VOLUME so it can be used as a Nutube buffer.

Specifications

Max Input Level
Max Output Level
Max GAIN
Frequency response
SN ratio
Connections
Controls
Power Supply
CAUTION
ENGINEERING EVALUATION PURPOSES ONLY
This evaluation board is made for the purpose of the Nutube evaluation.
It is strictly prohibited to use this evaluation board for any other purpose.
KORG does not guarantee that all samples will perform in exactly the same way.
特徴
1. Nutubeの倍音の切り替えが可能。 （4段階、 ひずみ率 ・ 約 [1]: 0.015%, [2]: 0,01%, [3]: 0.3%, [4]: 1%)
2. NutubeをBYPASSできるスイッチを搭載。 （ Nutubeの有り / 無しを簡単に切り替え可能）
3. 出力ボリューム （Nutube VOLUME） 搭載。 真空管バッファのような使い方も可能。
仕様
最大入力
最大出力
最大増幅率
周波数特性
SN比
入力
出力
コントロール
電源
注意事項
本評価ボードは、 Nutube6P1を評価するためのボードです。
この評価ボードを他の目的に使用することは固くお断り します。
コルグは、 すべてのサンプルが全く同じように動作することを保証するものではありません。
NEB-2 User Guide
+2 [dBu] Measured at 6V BIAS voltage
+12 [dBu] Measured at 6V BIAS voltage
+10 [dB] Measured at 6V BIAS voltage
20 [Hz]~40k [Hz]
100 [dB]
Input RCA x 2
Output RCA x 2
Nutube VOLUME x 1
4 Types Tone Select SW x 1 (LEFT / RIGHT)
[Nutube – BYPASS]SW x 1
BIAS ADJ x 2 (LEFT / RIGHT)
DC12V AC adapter
＋2 [dBu] *ただしBIAS電圧6V調整時 （BIAS調整参照）
＋12 [dBu] *ただしBIAS電圧6V調整時 （BIAS調整参照）
＋10 [dB] *ただしBIAS電圧6V調整時 （BIAS調整参照）
20 [Hz]~40k [Hz]
100 [dB] *Nutube BIASの設定で変動
RCAｘ2 *入力インピーダンス 10k [Ω]
RCAｘ2 *出力インピーダンス 50k [Ω] 未満
Nutube VOLUME x1
4 Types Tone Select スイッチx2 (左/右)
Nutube - BYPASS 出力切替スイッチ x1
BIAS調整用半固定VOLUMEx2 (左/右)
DC12V AC アダプター （KA251） 、 または外部電源供給端子 (+7V ~ +20V, 推奨:12V)
*It varies depending on the Nutube BIAS setting.
*It varies depending on the Nutube BIAS setting.
*It varies depending on the Nutube BIAS setting.
*It varies depending on the Nutube BIAS setting.
*Input Impedance 10k [Ω]
*Output Impedance Less than 50k [Ω]
or External power supply (+7V ~ +20V, Recommend:12V)
