SmartMetals 052.7250 Mounting Instructions

MOUNTING INSTRUCTIONS
INSTALLATIE INSTRUCTIES
1
C
A
B
3
120
12.5
SmartMetals Mounting Solutions B.V. • Handelsweg 4 • 4231 EZ Meerkerk • The Netherlands • T +31(0)183352942 • F +31(0)183352909 • E info@SmartMetals.eu
052.7250
052.7250
2
a M5x5 (1x)
a
4
d
D
e
Floor lift mini for (touch) flat screens max. 120kg
Vloerlift mini voor (touch) schermen max. 120kg
b M6 (2x)
b c
c M6x20 (2x)
220
e
d M8 (8x)
e M8x25 (4x)
f M8 (4x)
F
H
f
G
C
E
English

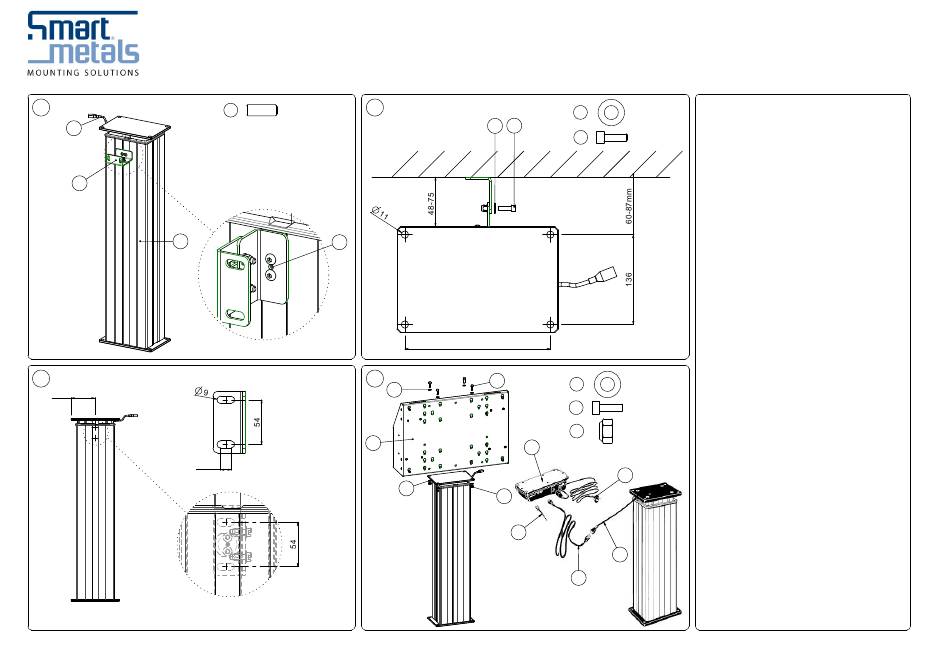

1. Place the wall bracket (A) with a quarter
turn into the slot of the lifting column (B) and
position the wall bracket (A) to the preferred
height, as high as possible on the lifting
column (B) for stability. Ensure that the lifting
column cable (C) is located left of the wall
bracket! Then fix the wall bracket (A) with
screw (a).
2. Place the lifting column in front of the wall
and determine the mounting positions on
the floor. Make sure that the bracket holder
faces wall side.
3. Determine the mounting positions on the
all. Mount following the lifting column to the
floor as well as the wall.
4. Mount the stand head (D)( part for
mounting the display) on the lifting column.
Run lifting column cable (C) through the
cable transit in the stand head. Attach
cable (C) to the supplied motor cable (E)
and connect it with entrance 1 of the
control box.
Nederlands
1. Draai de muurbeugel (A) met een
kwartslag in de sleuf van de hefkolom (B) en
breng de muurbeugel (A) op de gewenste
hoogte, zo hoog mogelijk aan de
hefkolom (B) i.v.m. de stabiliteit. Zorg ervoor
dat de hefkolomkabel (C) zich links van de
muurbeugel bevind! Fixeer vervolgens de
muurbeugel (A) met stelschroef (a).
2. Plaats de hefkolom voor de wand en
bepaal de montageposities op de vloer.
Zorg ervoor dat de beugelhouder zich aan
de wandzijde bevindt.
3. Bepaal tevens de montageposities t.b.v.
de wand. Monteer vervolgens de hefkolom,
zowel aan de vloer als aan de wand.
4. Monteer de statiefkop (D) (onderdeel
t.b.v. montage van het scherm) op de
hefkolom. Voer de hefkolomkabel (C) via
de doorvoer in de statiefkop naar boven.
Verbind kabel (C) met de bijgeleverde
motorkabel (E) en sluit deze aan op ingang 1
van de controlbox (F).
