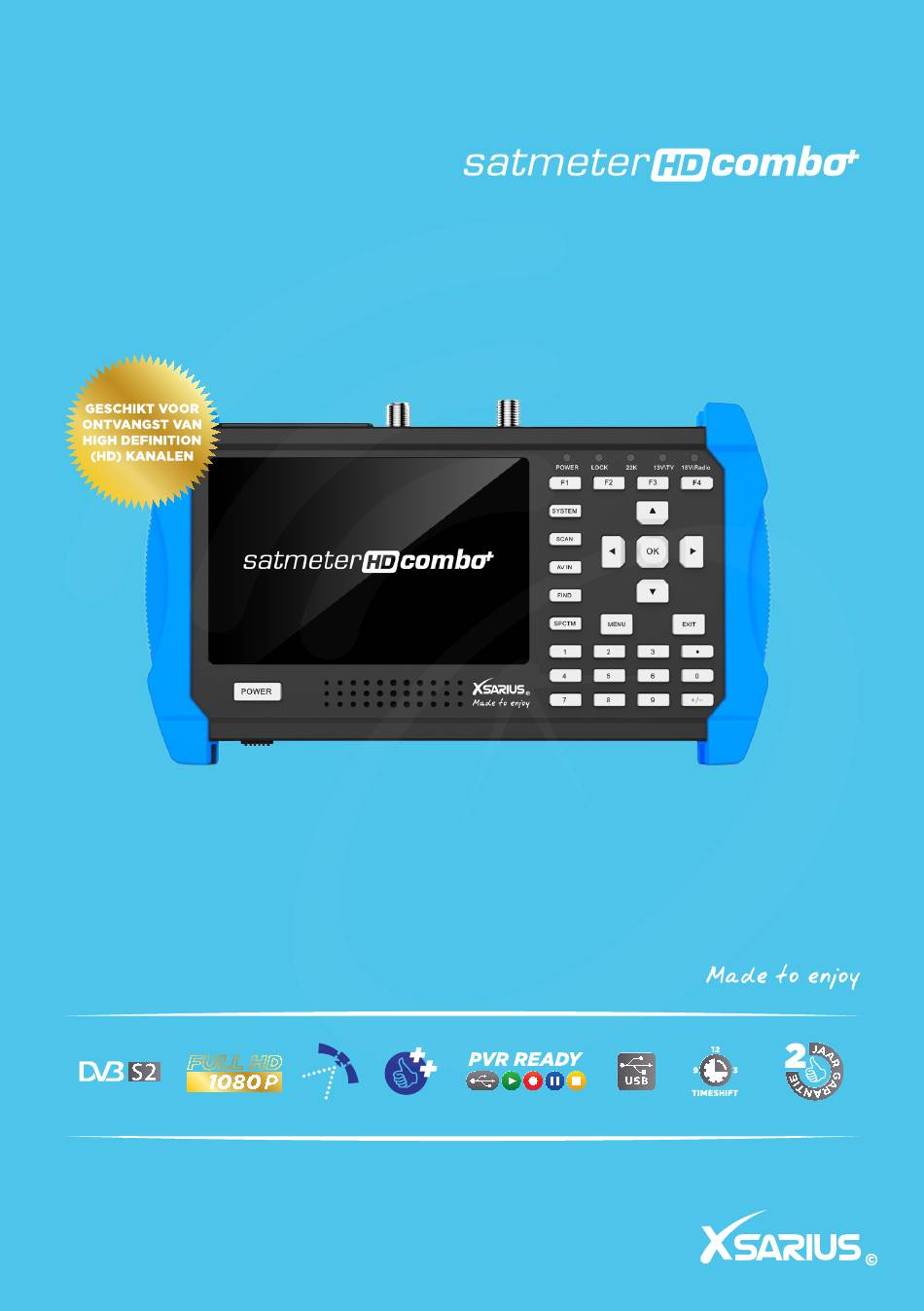

- Page 1 DVB-S/S2 | DVB-C/C2 | DVB-T/T2 www.xsarius.com © Copyright 2016 - Xsarius...
- Page 2 Zo ook de Satmeter HD Combo Plus waarmee u in een handomdraai uw satellietschotel zeer snel en nauwkeurig kan uitrichten. In deze handleiding vind u uitleg over de Xsarius Satmeter HD Combo Plus Voor productregistratie kunt u terecht op: www.xsarius.com/diensten-en-ondersteuning/registreer-uw-product...
-
Page 3: Table Of Contents
Transponder zoeken Search transponder Transponder controle Packet control Spectrum Spectrum analyser 5. Overige functies en instellingen 5. Other functions and settings 6. Personal video recorder 6. Personal video recorder 7. Additionele informatie 7. Additional information © Copyright 2016 - Xsarius... -
Page 4: Bedankt Voor Uw Aankoop
Xsarius wil u graag feliciteren met de aanschaf van de Xsarius Satmeter HD Combo Plus. Wij danken u voor het vertrouwen dat u heeft in het merk Xsarius en hopen aan al uw verwachtingen te kunnen voldoen. Om aan uw verwachtingen te kunnen (blijven) voldoen blijven wij onze producten doorontwikkelen. -
Page 5: Veiligheidsinstructies
Plaats het apparaat niet nabij een warmtebron. Schoonmaken U kunt het apparaat schoonmaken met een zachte droge doek. Schakel het apparaat uit voordat u het schoonmaakt. Tijdens het schoonmaken kan het apparaat niet worden opgeladen. © Copyright 2016 - Xsarius... -
Page 6: Het Product
1. Het product 1.1 Basisfuncties • De Xsarius Satmeter HD Combo Plus voldoet volledig aan de DVB-S/S2 (MPEG-4 ), DVB-T/T2 en DVB-C/C2 standaarden. • Ondersteund MPEG-4 MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2. • Het 5” TFT LCD kleurendisplay is haarscherp. -

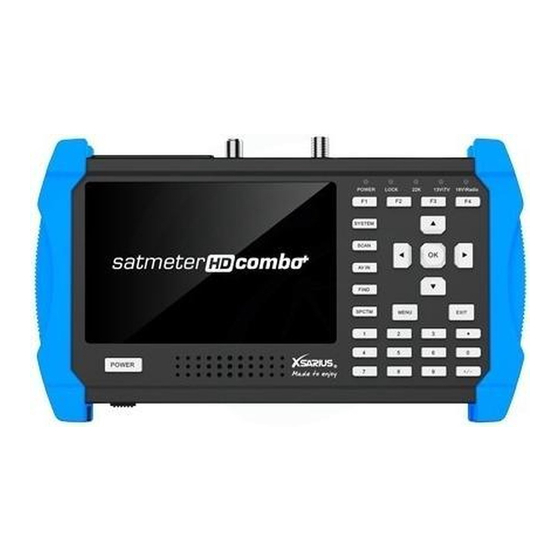

Page 7: Voorpaneel
1. Het product 1.2 Voorpaneel © Copyright 2016 - Xsarius... - Page 8 Openen van het hoofdmenu. AV IN Gebruik de combo meter als een televisie. SPCTM Open het spectrum menu. USB 2.0 poort Voor het aansluiten van een extern opslagmedium. OFF ON Schakel de combo meter aan of uit. © Copyright 2016 - Xsarius...
-
Page 9: De Combo Meter Aansluiten
2. De combo meter aansluiten In het volgende hoofdstuk vindt u instructies over het aansluiten van de Xsarius Satmeter HD Combo Plus. Lees deze instructies eerst als u niet zeker weet hoe u de combo meter dient aan te sluiten. -
Page 10: Snel Beginnen
5. Schakel de combo meter in door de power toets 2 seconden ingedrukt te houden. Wacht tot het hoofdmenu verschijnt en de meter is opgestart. 6. Indien u kabel of terrestische signalen wilt meten, dient u dit signaal op de T2/C2 aansluiting aan te sluiten. © Copyright 2016 - Xsarius... -
Page 11: Gebruiksaanwijzing Satelliet
4. Gebruiksaanwijzing satelliet Sluit de Satmeter HD Combo Plus aan op uw stopcontact en zet de combinatie signaal meter aan door de “Power” knop 2 seconden in te drukken. Druk nu op de “Menu” knop om het menu te openen. In het menu kiest u de optie “satelliet“... -
Page 12: Satelliet Herkenning
DiSEqC zoeken Selecteer in het hoofdmenu “DiSEqC zoeken” en druk op “OK”. De satellieten aangesloten op uw DiSEqC switch worden automatisch geidentificeerd. F1 toets: Wijzig poort F2 toets: Wijzig DiSEqC 1.1 F4 toets: Wijzig LNB type © Copyright 2016 - Xsarius... -
Page 13: Diseqc Motor Zoeken
Indien u de motor laat zoeken dient u eerst zelf de F3 toets: Schakelen tussen horizontale juiste hoek in te voeren. Dit kunt u doen door op de en verticale polarisatie “Angle” toets te drukken. F4 toets: Wijzig satelliet © Copyright 2016 - Xsarius... -
Page 14: Gebruiksaanwijzing Terristrial
F2 toets: Voeg een transponder toe Pre BER: De vooraf gecorrigeerde fouten F3 toets: Handmatig zoeken Post BER: De achteraf gecorrigeerde fouten F4 toets: Automatisch zoeken Strength: De sterkte van de transponder Modulatie: De modulatie efficiëntie © Copyright 2016 - Xsarius... -
Page 15: Transponder Controle
De functie toetsen bieden u de volgende opties: F1 toets: Lagere frequentie kiezen F2 toets: Hogere frequentie kiezen F3 toets: Schakelen tussen hogere of lagere snelheid F4 toets: Sla het spectrum op © Copyright 2016 - Xsarius... -
Page 16: Gebruiksaanwijzing Kabel
Handmatig zoeken F4 toets: Netwerk zoeken Pakket controle Selecteer in het hoofdmenu “Transponder Controle” en druk op “OK”. In het Transponder controle menu kunt u de sterkte en de kwaliteit van het signaal per transponder aflezen. © Copyright 2016 - Xsarius... -
Page 17: Spectrum
De functie toetsen bieden u de volgende opties: F1 toets: Lagere frequentie kiezen F2 toets: Hogere frequentie kiezen F3 toets: Schakelen tussen hogere of lagere snelheid F4 toets: Sla het spectrum op © Copyright 2016 - Xsarius... -
Page 18: Overige Functies En Instellingen
F3 toets: Full-screen weergave Instellingen Selecteer in het hoofdmenu “Instellingen” en druk op “OK” om instellingen van de Xsarius Satmeter HD Combo Plus te wijzigen. U kunt hierbij de OSD helderheid, Signaal geluids toon, TV scherm formaat, Volume en taal instellen. Tevens is het mogelijk om de fabrieksinstellingen te herstellen. - Page 19 Selecteer in het hoofdmenu “PC Update” en druk op “OK”. Door op de gele toets F1 te drukken kunt u de systeem informatie opvragen. Op www.xsarius.com vind u de laatste software. Sluit een externe harde schijf of USB-stick aan op de Xsarius Satmeter Plus.
- Page 20 De Xsarius Satmeter HD Combo Plus biedt ondersteuning voor .bmp en .jpeg afbeeldingen. Video: De Xsarius Satmeter HD Combo Plus biedt ondersteuning voor .AVI, .MKV, .MP4, .MOV, .MPG, .3GP, .MPG, .PS, .DAT, .VOB, .TS, .M2TS, .FLV videobestanden. Afhankelijk van “Codec” en kunnen niet worden gegarandeerd...
-
Page 21: Personal Video Recorder
De Xsarius Satmeter HD Combo Plus beschikt over een Timeshift functie. Met de Timeshift functie kunt u live uitzendingen pauzeren en uitgesteld hervatten. Druk op de F4 toets tijdens het kijken van een uitzending. Selecteer de optie “Auto timeshift”... -
Page 22: Additionele Informatie
Het signaal is zwak Controleer uw schotel installatie ruis. Ik krijg de melding “signaal is en richt indien nodig de schotel zwak” accuraat uit. Signaal sterkte van +/- -20dBM~-85dBm zou de RF input moeten bereiken. © Copyright 2016 - Xsarius... - Page 23 233 x 135 x 50mm Supply voltage: 15Volt,2.5A Weight: 1,14 kg Charger: 175 - 250 V ~, 50/60 Hz Temperature: 0°C to + 40°C Storage temperature: -40°C to + 65°C Panel connectors Digital tuner input: F type, female © Copyright 2016 - Xsarius...
-
Page 24: Thank You For Your Purchase
To meet your expectations we continue to develop our products. Instructions and pictures in this manual may differ because of this. In case you still have questions about the use of the Xsarius Satmeter HD Combo Plus, please visit our website. www.xsarius.com For product registration please visit: www.xsarius.com/diensten-en-ondersteuning/... -
Page 25: Safety Precaution
Do not stack other electronic equipments on top of the receiver. Cleaning Plug out the receiver from the wall outlet before cleaning. Clean the receiver by a soft cloth or mild solution of washing-up liquid (no solvents). © Copyright 2016 - Xsarius... -
Page 26: The Product
1. The product 1.1 Main features • The Xsarius Satmeter HD Combo Plus is compliant with the DVB-S/S2 (MPEG-4 ), DVB-T/T2 and DVB-C/C2 Standard. • Supported MPEG-4 MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2. • The 5” TFT LCD colordisplay is crisp clear. -
Page 27: Frontpanel
1. The product 1.2 Frontpanel © Copyright 2016 - Xsarius... - Page 28 Open the mainmenu. AV IN Use the combo meter as a television. SPCTM Open the spectrum menu. USB 2.0 port Connecting an USB stick or external HDD. OFF ON Turn the combo meter on or off. © Copyright 2016 - Xsarius...
-
Page 29: Connecting The Combo Meter
2. Connecting the combo meter In the next chapter you will find instructions about connecting the Xsarius Satmeter HD Combo Plus. Please read these instructions carefully if your not sure about connecting the satellite meter. Connecting DVB-S/S2 1 SINGLE 1 Satelliet 4 SINGLE Astra 1, Astra 2, Astra 3, Hotbird e.g. -
Page 30: Quick Start
Satmeter HD Combo Plus you will need to charge it. 1. Before using the Xsarius Satmeter HD Combo Plus you should charge the satellitemeter for about +/- 5 hours. 2. Visit www.dishpointer.com. Your able to fill in your address and select the satellite you wish to receive. You will get all the required information like the Azimuth. -
Page 31: User Manual Satellite
FEC. The function buttons give you the folllowing options: F1 button: Delete the satellite or transponder F2 button: Preform a channelscan F3 button: Change the DiSEqC settings F4 button: Change the LNB type © Copyright 2016 - Xsarius... -
Page 32: Regognize Satellite
4. User manual satellite Recognize satellite Select the option “Regognize satellite” in the mainmenu and press “OK”. The Xsarius Satmeter HD Combo Plus will try to detect the aligned satellite. Packet control Select the option “Transponder control” in the mainmenu and press “OK”. In this menu you can read the signal strenght and signal quality. -
Page 33: Search Diseqc Motor
Press the “OK” button to display the spectrum with the used settings. F1 button: Change DiSEqC port F2 button: Switch on/off 22Khz toneburst F3 button: Switch between horizontal and vertical polarisation F4 button: Change satellite © Copyright 2016 - Xsarius... -
Page 34: User Manual Terristrial
FTA channels. You can search all transponders with the F4 key. F1 button: Delete the satellite or transponder F2 button: Preform a channelscan F3 button: Change the DiSEqC settings F3 button: Change the LNB type © Copyright 2016 - Xsarius... -
Page 35: Transponder Identification Number
Afterward Error Correction Strength: It will show you the strength of the transponder you selected. Modulate: Modulation efficiency F1 button: Delete the transponder F2 button: Add a transponder F3 button: Manual search F3 button: Automatic search © Copyright 2016 - Xsarius... -
Page 36: Packet Control
“OK”. In this menu, you can know the strength of all transponders. F1 button: Change the transponder. F2 button: Change the range of the Y-axis. F3 button: Change the speed of refresh rate. F4 button: Save the picture of spectrum. © Copyright 2016 - Xsarius... -
Page 37: User Manual Cable
FTA channels or not. If you select “Yes”, you will only search FTA channels. Network search You can network search transponders with the F4 key. Bilnd search You can search all transponders with “Scan” key. © Copyright 2016 - Xsarius... -
Page 38: Packet Control
“OK”. In this menu, you can know the strength of all transponders. F1 button: Change the transponder. F2 button: Change the range of the Y-axis. F3 button: Change the speed of refresh rate. F4 button: Save the picture of spectrum. © Copyright 2016 - Xsarius... -
Page 39: Other Functions And Settings
“Everything”. Please select “only channellist” If you only wish to delete the scanned channels. If you only wish to delete the radio channels select “Only radio channels”. It is also possible to delete all the scrambled channels by selecting the option “Only scrambled channels”. © Copyright 2016 - Xsarius... - Page 40 HDD or USB stick to the USB2.0 port. Press the F2 button to open the USB menu. You can see the files stored on the USB device. The Xsarius Satmeter HD Combo Plus can play/display music (.mp3) and images (.jpeg, .bmp).
- Page 41 Use the cursor up and down to browse through the folders and files. Press the “OK” button to open the selected folder or file. Music: The Xsarius Satmeter HD Combo Plus supports .Mp3 music files. While playing a music file you have the following options: Cursor up/down:...
-
Page 42: Personal Video Recorder
To record all the programs on the same transponder you need to select the option “TP PVR”. The Xsarius Satmeter HD Combo Plus will record all the channels on the same transponder. To stop your recordings press the “Exit”... -
Page 43: Additional Information
Press MUTE to cancel mute. Blurred and grainy picture with the Weak signal Re-orientate or re-adjust your message “Signal is weak” dish. Check the signal cable and connectors. A signal strenght of approx. -20dBm~-85dBm should reach the RF input. © Copyright 2016 - Xsarius... - Page 44 233 x 135 x 50mm Supply voltage: 15Volt,2.5A Weight: 1,14 kg Charger: 175 - 250 V ~, 50/60 Hz Temperature: 0°C to + 40°C Storage temperature: -40°C to + 65°C Panel connectors Digital tuner input: F type, female © Copyright 2016 - Xsarius...
- Page 45 Notities / Notice © Copyright 2016 - Xsarius...
- Page 46 © Copyright 2016 - Xsarius...
- Page 47 DVB-S/S2 | DVB-C/C2 | DVB-T/T2 www.xsarius.com © Copyright 2016 - Xsarius...
