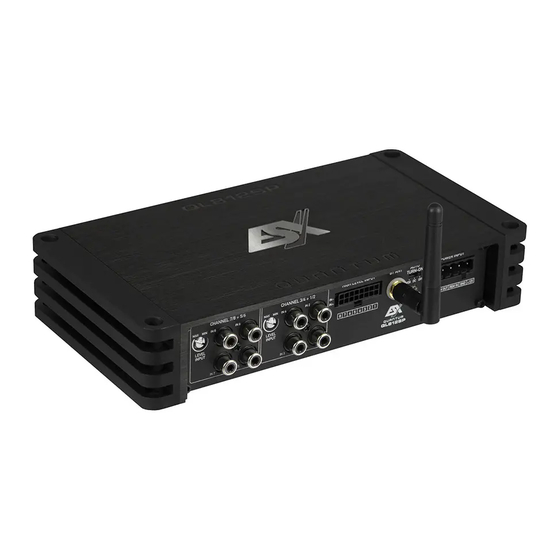

- Page 1 BENUTZERHANDBUCH BENUTZERHANDBUCH OWNER’S MANUAL OWNER’S MANUAL VERS.1.1 QL 812SP DIGITAL FULL HD AUDIO 12-CHANNEL SIGNAL PROCESSOR 2 x 32 Bit, 295 Mhz, 96 kHz Sampling Rate...
-
Page 2: Allgemeine Hinweise
Müllverordnungen. Sie können sich dazu bei Ihren kommunalen Behörden oder im Fachhandel informieren lassen. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Audio Design GmbH, dass das Gerät ESX QLM812SP der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung ist unter www.esxaudio.de/ce einzusehen. Inverkehrbringer:... -
Page 3: Technische Daten
DEUTSCH TECHNISCHE DATEN QL812SP Digitaler Full HD Audio 12-Kanal Signalprozessor DSP Dual Chip Analog Devices™ 2 x 32 Bit, 294 Mhz, 48 Kanäle 2 x 1.2 Milliarden MAC Operationen pro Sekunde 96 kHz Abtastrate / Full HD Audio DSP Steuerung ESX DSP Toolkit PC Software für Microsoft Windows™... - Page 4 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
- Page 5 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.
-
Page 6: Mechanische Installation
DEUTSCH MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bord- computer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass das Gerät am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeugs. -
Page 7: Elektrische Anschlüsse
DEUTSCH ELEKTRISCHE ANSCHLÜSSE HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN... -
Page 8: Level Input
DEUTSCH FUNKTIONSBESCHREIBUNG HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN... - Page 9 DEUTSCH HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN +12V...
- Page 10 DEUTSCH EINGANGSEMPFINDLICHKEIT DES HOCHPEGELEINGANGS Die Eingangsempfindlichkeit des Hochpegeleingangs ist werksseitig für jeden Kanal auf 15 ~ 45 V eingestellt. Bei Bedarf kann die Eingangsempfindlichkeit pro Eingangskanal auf 2 ~ 15 V geändert werden. Dazu müssen Sie die jeweilige Steckbrücke im Innern des Gehäuses auf der Platine entfernen. Gehen Sie dazu wie folgt vor: IN CH8 IN CH6 IN CH4...
- Page 11 DEUTSCH ERSTER SYSTEMSTART MIT PC / LAPTOP HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN...
- Page 12 DEUTSCH ERSTER SYSTEMSTART MIT APP HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 Kabellose Bluetooth Verbindung TURN-ON ® IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF Bluetooth ® LEVEL LEVEL POWER...
-
Page 13: Fehlerbehebung
DEUTSCH FEHLERBEHEBUNG ACHTUNG: Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Ein- zelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt... - Page 14 DEUTSCH FEHLERBEHEBUNG DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Gerät korrekt ange- schlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
- Page 15 DEUTSCH VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Gerät zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Gerät zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
-
Page 16: General Information
Dispose the device in an appropriate recycling facility according to the local waste regulations. Consult if necessary your local authority or dealer. DECLARATION OF CONFORMITY Audio Design GmbH hereby declares that the ESX QL812SP device complies with Directive 2014/53/EU. The full declaration of conformity can be viewed at www.esxaudio.de/ce. Distributor:... -
Page 17: Technical Specifications
ENGLISH TECHNICAL SPECIFICATIONS QL812SP Digital Full HD Audio 12-Channel Signal Processor DSP Dual Chip Analog Devices™ 2 x 32 Bit, 294 Mhz, 48 Channels 2 x 1.2 Billion MAC Operations per Second 96 kHz Sampling Rate / Full HD Audio DSP Control ESX DSP Toolkit PC Software for Microsoft... -
Page 18: Safety Instructions
ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING. - Page 19 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.
-
Page 20: Mechanical Installation
ENGLISH MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. Ensure that the chosen location provides a sufficient air circulation for the device. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle. -
Page 21: Electrical Interconnection
ENGLISH ELECTRICAL INTERCONNECTION HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN... -
Page 22: Functional Description
ENGLISH FUNCTIONAL DESCRIPTION HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN... - Page 23 ENGLISH HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT REM IN +12V...
- Page 24 ENGLISH HIGH LEVEL INPUT SENSITIVITY The input sensitivity of the High Level Input is set to 15 ~ 45 V ex factory. If necessary, the input sensitivity for each input channel can be changed to 2 ~ 15 V. To do this, you have to remove the respective jumper inside the housing on the circuit board.
- Page 25 ENGLISH FIRST SYSTEM START WITH PC / LAPTOP HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 TURN-ON IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF POWER LEVEL LEVEL 8 7 6 5 4 3 MODE REM OUT...
- Page 26 ENGLISH FIRST SYSTEM START WITH APP HIGH LEVEL INPUT BT ANT AUTO POWER INPUT CHANNEL 7/8 + 5/6 CHANNEL 3/4 + 1/2 Wireless Bluetooth Connection TURN-ON ® IN 8 IN 6 IN 4 IN 2 IN– VOX DC OFF Start LEVEL LEVEL POWER...
-
Page 27: Troubleshooting
ENGLISH TROUBLE SHOOTING ATTENTION: All instructions in this troubleshooting refer to the entire sound system and its individual components. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. - Page 28 ENGLISH TROUBLE SHOOTING THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the device correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
- Page 29 ENGLISH DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the device set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the device set too high? Slowly turn the controller back until you hear a clean audio signal.
- Page 30 NOTES...
- Page 31 NOTES...
- Page 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de · www.audiodesign.de © Audio Design GmbH, all rights reserved.
