Summary of Contents for FMS FCX24

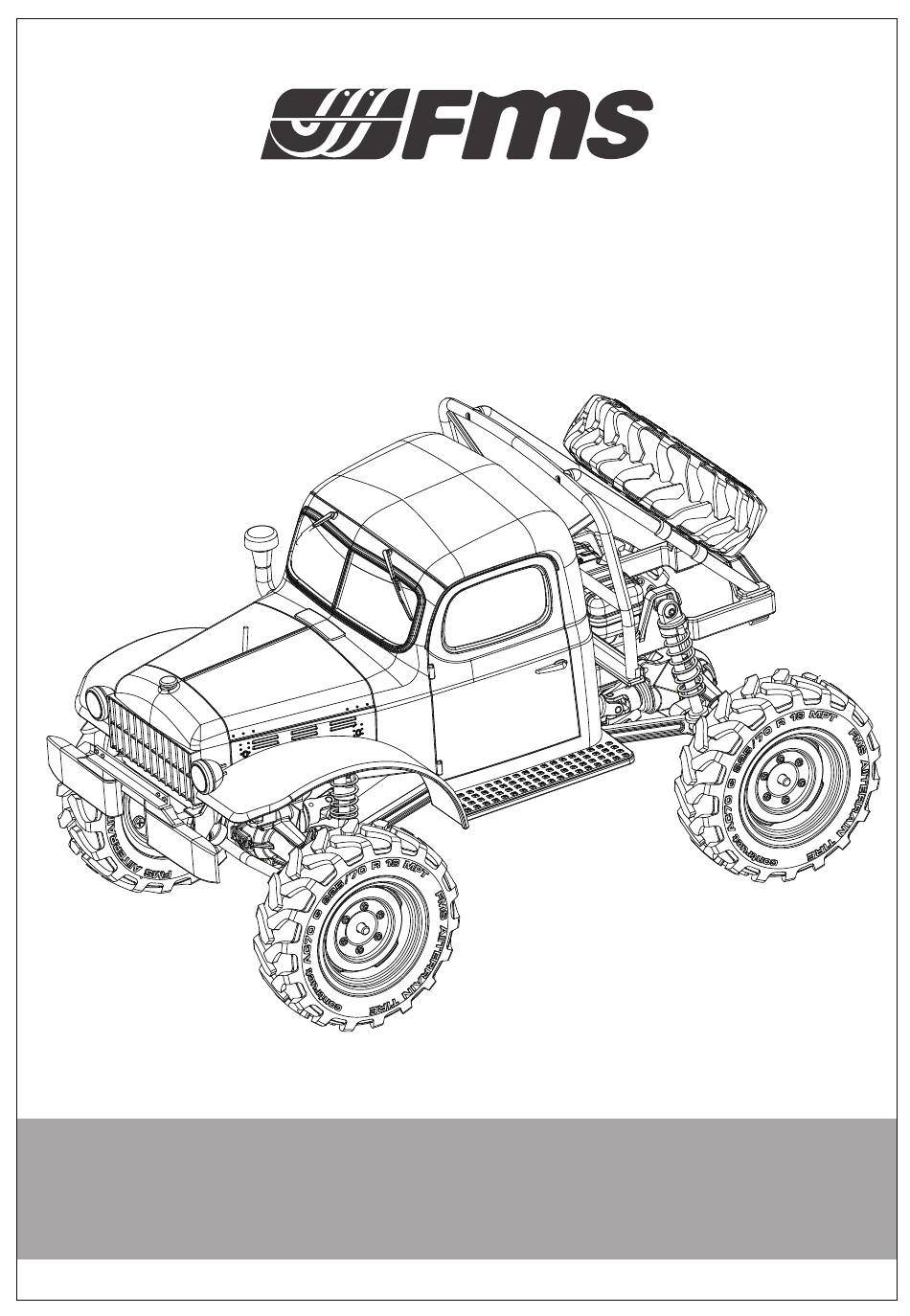

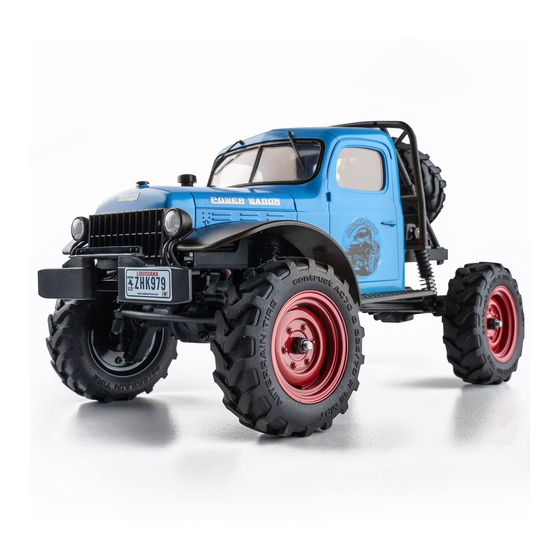

- Page 1 1:24 FCX24 POWER WAGON Instruction Manual 操作手册 SPECIFICATION Length: 210mm Height:132mm Ground clearance: 26mm Departure angle:> 90 ° Width: 124mm Wheel base: 138mm Approach angle: 68°...
-
Page 2: Safety Precautions
SAFETY PRECAUTIONS Introduction This manual is written to assist you in properly operating, maintaining and repairing the vehicle. As many of the components used are unique to this truck, please retain this manual as a future reference. Composed of precision-made components, this product not a toy, thus it is not suited for children under 14 years of age. - Page 3 This product is not a toy! (14+) Recommended for ages 14 and up. Adult supervision required for ages under 14 years old. Contains small parts, keep out of reach of children 3 years of age and younger. MADE IN CHINA Certification FCC Compliance Statement This device complies with Part 15 of the FCC Rules.
-
Page 4: Radio System
RADIO SYSTEM Safety symbols Pay close attention to the following symbols and their meanings. Failure to follow these warnings could cause damage, injury or death. Attention Not following these instructions may lead to minor injuries. Warning Not following these instructions may lead to major injuries. Danger Not following these instructions may lead to serious injuries or death. -
Page 5: Product Introduction
PRODUCT INTRODUCTION Background The MUD MASTER is held every June in Manchac, near New Orleans, Louisiana, where there are dense swamps, rugged rocks, and dead woods, making it difficult for off-road vehicles to move. Legend has it that this area was cursed by the Queen of Voodoo Mary Poppin, and there is a mysterious singing that attracts people to get lost in the jungle, and there is no return. - Page 6 FCX24 chooses to pre-install the whole car with a total of 24 bearings, which does not need to be disassembled and re-upgraded, saving time and effort, and...
-
Page 7: Specification
PRODUCT INTRODUCTION As the first product of the FCX24 series, the car body is the POWER WAGON in 1949, which appeared in the form of a mud off-road truck. We put the reason and future development in this story to share with you. - Page 8 Transmitter intruction Intruction FS-R4A1 based on ANT protocol is a three-in-one receiver with ESC and LED light group control board. It has an external single antenna, can output PWM signal and light control signal, can implement two-way transmission, adopts automatic binding, and has a compact design, which can be adapted to various model cars.
-
Page 9: Specifications
Overview [1] CH1 [14] Motor port "+" [2] CH3 [15] Motor port "-" [3] CH4 [16] Stickers [4] Left-turn light port [17] LED [5] Head light port [18] Left-turn light port [6] Right-turn light port [19] Right-turn light port [7] Head light port [20] Reversing light port [8] Fog light port [21] Brake light port... - Page 10 Binding The receiver automatically enters the binding state once it is powered on. Press the BIND Key to turn on the transmitter and allow it to enter its binding state. Here, G.LED flashes quickly, and operator releases the BIND Key. 1.
- Page 11 Failsafe This function is used to protect the safety of the model and the operator when the receiver cannot normally receive the signal from the transmitter and is out of control. The receiver defaults that the throttle channel is fixed to be out of control and enters the brake state. After other channels are out of control, the receiver has no signal output.
- Page 12 When No. 3 slide switch is on the up and No.4 slide switch is on the down, it indicates that the drag brake force is set to 75%. When No. 3 and No.4 slide switch are on the up, it indicates that the drag brake force is set to 100%. Parameter Explanation: 1.
- Page 13 Getting started Before operation, install the battery and connect the system as instructed below. Transmitter Battery Installation Danger Only use specified battery (X4 AA batteries). Danger Do not open, disassemble, or attempt to repair the battery. Danger Do not crush/puncture the battery, or short the external contacts. Danger Do not expose to excessive heat or liquids.
-
Page 14: Vehicle Setup
VEHICLE SETUP Connecting the battery Step 1: Separate the car shell, the two buckles in the front of the car shell are opened outward, and the two buckles at the rear of the car shell are opened inward. Step 2: Place the battery in the battery compartment on the frame and fix it with the attached rubber band. -
Page 15: Operating The Vehicle
Transmission gear box plastic C3035 Steering servo C3015 Gear set C3036 Variable speed servo C3016 Steering link set C1389 FMS lipo battery 2s 380mah C3017 Front axle assembly C3037 Led light set C3018 Axle plastic parts C3038 Car decal sheet C3019... - Page 16 Roll Cage installation PWB2.3x12M5.5 meson head screws double-sided tape PB1.2x3 Phillips head screws tire set spare tire frame middle bracket left and right brackets 1: Use the included 2 PB1.2x3 Phillips head screws to install the left and right brackets on the middle bracket;...
- Page 17 安全保障措施 指引 本手册可以有效帮助您正确操作、维护和修理本品。由于本品所涉多数部件为特有部件，请保留本 手册作为未来参考之用。 这款产品由精密制造的组件组成，非玩具级别，不适合14岁以下的儿童操作使用。 未成年人应在有经验的成年人陪同下操作使用。不当操作或维护会造成车辆损坏，甚至可能导致人 身及财产损失。 本品操作者需以安全的方式操作本品。及其分销商不以任何方式对不当使用本产品所可能造成的任何 人身伤害或财产损害负责。 安全、预防措施及警告 •请使用原厂部件更换损坏的部件。特别注意所有车辆接线的正负极。 •务必选择合适的环境操作遥控模型，所选环境需远离电缆、无线电塔、深水及不稳定地形。本品操 作者对其行为全权负责。 •本品由精密电子部件构成。请勿将本品暴露于潮湿的环境或者其他污染物中，以免造成损坏。 •确保每次操作前检查车辆的无线接收范围，以防止无线信号丢失或受干扰。 •在您的能力范围内操作此产品。在任何时候，如果车辆操作有危险，则绝对不值得冒险。 •通电方式：务必先开遥控器再将车子通电。断电方式：务必先将车子断电再关遥控器。以上顺序如 逆转，则可能引起遥控模型失控，导致人身伤害或财产损失。 •遥控器电池低电时，不要操作模型车，以免造成失控。 •模型产品上的塑胶件容易因极冷或极热气候出现变形或损坏的状况。所以请将模型产品存放于常温 环境中。 使用前请仔细阅读本手册。我们不对任何故意损坏或不当使用负责。这个产品 不是玩具！建议14岁及以上者使用。14岁以下的用户，需要在成年人监督下使 用。本产品部分包含小零件，请务必保证3岁及以下儿童不能接触本产品。 MADE IN CHINA 无线电系统 安全符号 仔细阅读以下符号及其相关说明，如不按照以下指引进行操作，可能会导致设备损坏或人员伤亡。 注意 如果使用者不按照说明方法操作，有可能导致操作者或他人受到轻微伤害。 如果不按照说明方法操作，可能导致操作者或他人遭受较大伤害。 注意 注意 如果不按照说明方法操作，可能导致操作者或他人严重受伤，甚至遭受生命危险。...
- Page 18 安全信息 禁止 强制 •请不要在夜晚或雷雨天气使用本产品，恶劣的天气环境有可能导致遥控设备失灵。 •请不要在能见度有限的情况下使用本产品。 •请不要在雨雪或有水的地方使用本产品。如果有液体进入到系统内部，可能会导致运行不稳 定或失灵。 •信号干扰可能导致设备失控。为保证您和他人的安全，请不要在以下地点使用本产品： 1、通信基站附近或其他无线电活跃的地方 2、人多的地方或道路附近 3、水域附近 4、高压电线或通信广播天线附近 •当您感到疲倦、不舒服，或在摄入酒精或服食导致麻醉或兴奋的药物后，不要操作本产品。 否则可能对自己或他人造成严重的伤害。 •2.4GHz无线电波段完全不同于之前所使用的低频无线电波段。使用时请确保模型产品在您 的视线范围内，大的障碍物将会阻断无线电频率信号从而导致遥控失灵模型失控。 •在操作或使用模型后，请勿触摸任何可能发热的部位，如电池、电机等。这些部件可能非常 热，容易造成严重的烧伤。 •遥控设备使用不恰当可能导致操作者或他人严重受伤，甚至死亡。为保证您和设备的安全， 请仔细阅读使用说明书并按照要求进行操作。 •使用前必须确保本产品与模型安装正确，否则可能导致模型发生严重损坏。 •关闭时，请务必先关闭接收机电源，然后关闭发射机。如果关闭发射机电源时接收机仍然在 工作，将有可能导致遥控设备失控或者引擎继续工作而引发事故。 •当遥控距离较远时，有发生失控的可能，请适当缩短遥控距离。 •操控时，请先确认模型所有舵机的动作方向与操控方向一致。如果不一致，请调整好正确的 方向。...
- Page 19 产品简介 产品背景 MUD MASTER泥地大师越野赛，每年6月在路易斯安纳州新奥尔良附近的曼查克举行，这里沼泽 密布，怪石嶙峋，枯木虬曲，普通越野车寸步难行。传说这个地区遭到当地Voodoo沃都女王Mary poppin诅咒，有神秘的歌声吸引人迷失在密林中，是有去无回之地。沼泽里还栖息着能吞噬成年人的巨 型短吻鳄。。。这些故事让人不寒而栗，但却引得一波又一波年轻人，冒险进入这片无人区，深入沼泽 腹地，在推特上分享自己的位置，博取关注。进去的人多了，偶尔也有玩脱的不幸失踪事件发生。但这 非但没能阻止人们进入这里，反而像磁铁一样引来更多访客。事实上这是一片非常美丽的古老森林，赛 事创始人Chandler Bing在附近的农场出生、长大，他认为再强大的车辆，也难以在这里通行，最深的 车辙也维持不了一周的时间，人类在自然面前是渺小的微不足道的存在，应该满怀谦卑和敬畏的在大自 然的庇佑下生活。于是在2007.01.01创立了MUD MASTER泥地大师越野赛，考验人和机器极限的同时 ，让观众感受自然的纯粹力量。Mary poppin是他的大学老师，也是他第二任妻子，短吻鳄则是当地人 的传统美食，Gator Tail Bites是最受车手欢迎的一道菜。 这项比赛向所有人开放，只要获得国际汽联最低等级的C1执照就可以参赛，但不接受汽车厂商车队 的报名或者赞助，也不允许厂商logo露出，目的是限制大资金和高科技的进入，让比赛纯粹和简单。比 赛运营收入的很大一部分会捐赠给本地积极的环保组织，用于环境保护和地球科学教育。经过12年的发 展，赛事规模和影响力逐年扩大，2019年被亚马逊雨林挑战赛吸纳，一跃成为世界上规模最大的越野赛 车嘉年华。近几年电动汽车技术的突进，混动赛车的比例越来越高，2021年开始有纯电动车加入。由于 环境极端复杂，大多数赛车都选择安装拖拉机轮胎，巨大的人字纹有很好的排泥效果，定制的短轴距底 盘确保赛车的纵向通过性，门式车桥则是基础配置。 最初的比赛参与者大多是当地的农民，牧场经营者和鳄鱼养殖户，他们有多年在泥巴地摸爬滚打的 经验，这也是他们的赛车看起来这么像拖拉机的原因。William·Butch威廉·布奇是2020年开始参加这项 赛事的新手，他父亲是当地的养牛大户，他本人负责宰杀和牛肉销售工作，人们给他起了个绰号叫 Butcher。他的车使用了很多农用车的零件改装，外壳来自他叔叔Douglas·Butch的遗产，一辆1949年 的POWER WAGON。 因为驾驶风格彪悍，不按常理出牌，同时也熟悉当地气候和地形，屡屡出奇制胜 ，很快，屠夫布奇的名字就传开了。 未完待续…… 产品特点 ●组装完成品 ●POWER WAGON卡车硬塑料车壳 ●微型两档机械变速 ●车壳快拆结构...
- Page 20 产品介绍 FCX24的定位是高性能攀爬底盘，车架采用高强度尼龙一体成型，相比金属侧梁加塑胶桁架拼接的 梯形大梁，整体重量更轻，强度更高。中置动力总成重心低，将2档变速机构、分动箱和130电机整合为 一体。动力通过万向节传动轴传输到前后两个车桥，车桥装有轮边减速器，俗称“门桥”，可以加大差 速器牙包的离地间隙，提高通过性。 攀爬车一般搭配前后直轴，模拟真车差速器锁止状态，以提高越野通过能力。FCX24默认搭载直轴 ，但也可以更换行星齿差速器，搭配高粘度硅油，模拟LSD限滑差速器的行驶效果。安装差速器后极限 攀爬能力将会降低，但可以获得更小的转向半径，更稳定的高速行驶品质。简单的说直轴适合极限攀爬 ，限滑差速器适合高速越野，任君选择。 两档变速箱使用遥控器第三通道，通过一颗9G舵机操作，低速档减速比99，大于目前市面上的同类 产品，低扭输出强劲，极限攀爬游刃有余。高速档减速比24.75，车速大于目前市面上所有同类产品， 可以体验高速冲破，小跳，甚至抬头的乐趣。 不锈钢滚珠轴承总是玩家的心头好，为了减低销售单价，大部分品牌会选择轴套作为全部或者部分 轴承的替代品。但考虑到玩家后续升级需要将全车完全分解才能升级轴承，费时费力，FCX24选择预装 全车总计24颗轴承，无需整车分解重新升级，省时省力，一步到位。 作为FCX24系列的第一款产品，车壳是1949年的POWER WAGON，以泥地越野卡车的形态亮相， 这其中的缘由和未来的发展我们放在这个故事里和大家分享。 2.4G4通道数字比例遥控系统，除了正常行驶、转向控制外，第3通道用于控制换挡，第4通道预留给 玩家想象。此还搭载有灯光控制模组，大灯有远近光切换，另外还预留了尾灯、转向灯的接口供玩家改 装。 和FMS以往产品不同，FCX24更偏重运动性能，包括金属齿轮、避震器、高性能电机、散热器、轮毂 配重等大量升级改装零件会同步推出，世界各地的玩家，期待你们打造出自己独一无二的FCX24。 产品参数 车长: 210mm 最低离地间隙: 26mm 车宽: 124mm 接近角: 68° 车高: 132mm 离去角: > 90 ° 轴距: 138mm 减速比:高速挡24.75 低速挡99...
- Page 21 发射机介绍 FS-R4A1采用ANT协议，是一款电调、LED灯组控制板三合一接收机，外置单天线，可输出PWM信 号和车灯控制信号，能够实现双向传输，采用自动对码，设计小巧紧凑，可适配多种车型使用。 发射机概览 [12] [13] [14] [15] [16] [10] [17] [11] [18] [10] 方向手轮，左右各35度（CH1） 方向舵量调节旋钮（ST.D/R） [11] 油门扣机，前25度后12.5度（CH2） 油门舵量调节旋钮（TH.D/R） [12] 按键开关CH4 （轻按为灯效功能） 拨码开关（切换电调的工作模式） 三档拨动开关（CH3） [13] 油门倒置开关（TH.REV） 挂绳孔 [14] 状态指示灯绿色LED(G.LED) 手柄，4*AAA电池仓 [15] 对码按键（BIND） 方向倒置开关（ST.REV） [16] 方向微调旋钮（ST.TRIM） 电源指示灯红色LED(R.LED) [17] 油门微调旋钮（TH.TRIM） 电调电池电量显示双色灯（RX.BATT） [18] 电源开关...
- Page 22 接收机概览 [1]CH1通道接口 [14]马达接口”M+” [2]CH3通道接口 [15]马达接口”M-” [3]CH4通道接口 [16]贴纸 [4]左转灯接口 [17]LED指示灯 [5]前灯接口 [18]左转灯接口 [6]右转灯接口 [19]右转灯接口 [7]前灯接口 [20]倒车灯接口 [8]雾灯接口 [21]刹车灯接口 [9]雾灯接口 [22]尾灯接口 [10]天线 [23]通道信号端 [11]电源开关 [24]电源正极 [12]电池线正极 [25]电源负极 [13]电池线负极 产品规格 •产品型号：FS-R4A1 •持续/峰值电流：10A/50A •适配遥控器：FS-MG41 •数据输出：PWM •适合机种：车 •温度范围：-10℃—+60℃ •通道个数：4 •湿度范围：20%~95% •车灯接口数：7 •防水等级：PPX4 •无线频率：2.4GHz ISM •在线更新：无 •无线协议：ANT(自动调频数字系统) •外形尺寸：33mm*30mm*12mm(不含电容) •无线类型：单天线...
- Page 23 对码 本款接收机上电即自动进入对码状态。 按住遥控器的对码键并开机，即进入对码状态，此时G.LED快闪，松开“BIND”键。 1.接收机上电等待1秒没有连接将自动进入对码； 2.对码成功后，接收机LED指示灯常亮； 注：(1)对码时请先将遥控器进入对码状态，再将接收机进入对码状态，若10s内对码没有完成，接收 机指示灯进入慢闪状态；(2)如果重新对码成功，车灯的所有设置将恢复默认值。 电调保护功能 本款接收机具有上电自检显示、过热报警提示、电压过低/高报警提示等多种提示功能。 •自检显示：接收机上电瞬间所有车灯长亮1S； •过热报警：检测到电调内部温度超过110°C时，马达无输出，所有车灯快闪提示；当温度低于70°C 时恢复正常输出； •电压过低/高报警：接收机进入电压过低保护时，马达无输出，所有车灯慢闪提示；接收机进入电压 过高保护时，所有通道无输出，所有车灯快闪提示。 电调功能使用说明 1.连接相关设备： 连接前请确认电调开关处于关闭（OFF）状态，将电机与电调的M+/M-相连接，舵机接到电调3Pin 排针接口上(“-”“+”"S”相对应），电池与电调输入正负极对应相接。 2.正常开机，识别油门中点： 上面第一步相关设备连接好后，先打开遥控器，并将遥控器油门扳机置于中点位置（自然状态）。最 后一步打开电调开关，接收机重新上电自动识别电池类型后方可运行。注意：a.电调开机后必须等到 自检完成后方可运行（大约3秒），否则可能无法正常动作；b.若开机后无动力输出，请查看遥控器 油门微调是否置于“0”位置，接收机重启可自动识别微调油门中点；c.若运行时发现电机转向不对, 将电调接电机的两根线互换位置即可；d.为了一切正常，请养成先打开遥控器最后打开电调开关以及 先关闭电调开关最后关闭遥控器的习惯。 注：关于电调的电池类型、拖刹力度和运行模式的设置详见相关配套遥控器说明书相关章节。...
- Page 24 失控保护 此功能用于当接收机无法正常收到遥控器的信号不受控制时，保护模型和操作人员的安全。该接收机 默认为油门通道固定为失控进入刹车状态，其他通道失控后接收机无信号输出，如若在遥控器上进行 设置，则按照设置值输出。 注意事项： •使用前必须确保本产品与模型安装正确，否则可能导致模型发生严重损坏。 •请查看各动力设备以及车架说明书，确保动力搭配合理，避免因错误的搭配导致动力系统损坏。 •勿使系统的外部温度超过90°C /194 °F,高温将会毁坏动力系统。 •关闭时，请务必先关闭接收机电源，然后关闭遥控器。如果关闭遥控器电源时接收机仍然在工作， 将有可能导致遥控设备失控或者引擎继续工作而引发事故。 •使用完毕后，若长时间不玩车，切记断开电池与电调的连接。如电池未断开，即使电调开关处于关 闭状态，电调也会一直消耗电能（只是非常小），长时间连接电池最终会被过放，进而导致电池或电 调出现故障。我们不对因此而造成的任何损害负责！ •确保接收机安装在远离电机或电子噪声过多的区域。 •接收机天线需远离导电材料，例如金属棒和碳物质。为了避免影响正常工作，请确保接收机天线和 导电材料之间至少有1厘米以上的距离。 •准备过程中，请勿连接接收机电源，避免造成不必要的损失。 电调参数设置 Running Mode Battery Type Drag Brake FWD/REV/BRK Lipo FWD/REV NiMH 100% 拨码开关标识 发射机上的拨码开关用于设置电调参数，即拨码开关位于不同位置对应参数值不同。...
- Page 25 设置方法 该电调有三个参数项可以设置，分别是”运行模式(Running Mode)”、”电池类型(Battery Type)” “拖刹力度(Drag Brake)”。遥控器面板上有一列编号为1234的拨码开关，通过上下拨动可以实现对 上述参数项的设置，具体操作如下： 当遥控器面板上编号为1的拨码开关位于下侧时，表示运行模式设置为前进后退带刹车(FWD/ REV/BRK) 。 当遥控器面板上编号为1的拨码开关位于上侧时，表示运行模式设置为直接正反转(FWD/REV) 。 当遥控器面板上编号为2的拨码开关位于下侧时，表示电池类型设置为锂电池(Lipo)。 当遥控器面板上编号为2的拨码开关位于上侧时，表示电池类型设置为镍氢(NiMH)。 当遥控器面板上编号为3的拨码开关位于下侧时，编号为4的拨码开关位于下侧时，表示拖刹力度为0%。 当遥控器面板上编号为3的拨码开关位于下侧时，编号为4的拨码开关位于上侧时，表示拖刹力度为50%。 当遥控器面板上编号为3的拨码开关位于上侧时，编号为4的拨码开关位于下侧时，表示拖刹力度为75%。 当遥控器面板上编号为3的拨码开关位于上侧时，编号为4的拨码开关位于上侧时，表示拖刹力度为100%。 参数解释 1.运行模式(Running Mode) 前进后退带刹车(FWD/REV/BRK)：此模式采用的是“双击式倒车"，即油门扳机在第一次从中点区 域推至反向区域时，电机只是刹车不会产生倒车动作；当油门扳机回到中点区域并第二次推至反向区 域时则产生倒车动作。此模式适用于一般车型。 直接正反转(FWD/REV)：此模式采用“单击式”倒车方式，即油门扳机从中点区域推至反向区域时 电机立即产生倒车动作，该模式一般用于攀爬车等特种车辆。 设置该参数的方法： 当遥控器面板上编号为1拨码开关位于下侧，表示运行模式设置为前进后退带刹车(FWD/REV/BRK)。 当遥控器面板上编号为1拨码开关位于上侧，表示运行模式设置为直接正反转(FWD/REV)。 2.电池类型(Battery Type) 有锂电和镍氢两种选择，根据实际使用情况设置即可。设置该参数的方法： 当遥控器面板上编号为2的拨码开关位于下侧时，表示电池类型设置为锂电池。 当遥控器面板上编号为2的拨码开关位于上侧时，表示电池类型设置为镍氢。 3.拖刹力度(Drag Brake) 拖刹是指当油门扳机从正向区域或反向区域转入中点区域内时，对电机产生一定的刹车力，这样做可 以模拟有刷电机的碳刷对电机转子的阻力，适合减速入弯及攀爬车应用。 设置该参数的方法： 当遥控器面板上编号为3的拨码开关位于下侧，编号为4的拨码开关也位于下侧，表示拖刹力度为0%。 当遥控器面板上编号为3的拨码开关位于下侧，编号为4的拨码开关位于上侧时，表示拖刹力度为50%。...
- Page 26 灯光功能 按次数 开机默认 按钮 车灯位置 功能 控制方式 备注 关闭 前白灯常亮 关闭 • 关闭 关闭 关闭 车头部灯 前白灯高光 关闭 关闭 • • 关闭 常亮 使用前准备 开始操作前，请按照本章的顺序和指引安装电池、连接设备。 发射机电池安装 危险 仅使用厂家指定的电池。 危险 请勿打开、拆卸或自行维修电池。 危险 请勿挤压、刺穿或接触电池的金属端子。 危险 请勿将电池置于高温环境或液体中。 如果不按照说明方法操作，可能导致操作者或他人遭受较大伤害。 危险 危险 请将电池存放在干燥阴凉的环境中。 危险 如果电池损坏，请立即停止使用。 电池类型使用：AAA电池...
- Page 27 操作指引 准备操作完成后，您可以按照本章指引开始使用本产品。 1.自动对码（发射机和接收机在出厂前已对码成功） 如需更换其他的发射机或接收机请按照如下步骤进行对码: 1.按住Bind键后，发射器电源打开，对码模式，灯不停闪亮; 2.接收板电源打开，前车灯不停闪亮，进入对码模式； 3.当对码成功，发射机灯全亮，车上面的灯全部关闭； 注意：对码时请先操作发射机进入对码状态，再操作接收机进入对码状态。 2.关机 请按照以下步骤关机： 1.断开接收机电源。 2.将开关拨到［OFF］位置，使发射机关闭。 危险 关闭时，请务必先关闭接收机电源，再关闭发射机，否则可能导致模型损坏、人员受伤。 产品规格 1.发射机规格 产品型号 FS-MG41 通道个数 适配模型 车、船 支持电池节数 4节AAA电池 无线频率 2.4GHzISM 发射功率 <20dBm 无线协议 遥控距离 >150m（空旷无干扰地面距离） 通道分辨率 1024 级 电池 6V DC 1.5AAA*4 充电接口 无 续航时间 依电池类型...
- Page 28 在线更新 无 遥控器颜色 黑 外形尺寸 118mm x 73mm x 145mm 机身重量 130g 认证 CE,FCC ID:N4ZMG400 油门扳机位置 中位 前进方向的顶端 后退方向的顶端 车辆设置 连接电池 步骤1：分离车壳，车头前面的两个卡扣，向外掰打开，车头后面的两个卡扣，向内掰打开； 步骤2：将电池放置在车架上的电池舱位，用附带的橡皮筋固定； 步骤3：连接电池插头。...
- Page 29 注意： 1.如果长时间不用，请拔下电池，以防电池损坏。 2.不要打开、拆解或试图维修电池。 3.在给电池充电之前，需要先断开电池与车辆的连 接。 4.请勿在车内给电池充电。 车辆操作 步骤1：打开发射器，发射器前灯会闪亮，进入对频模式。 步骤2：打开接收器开关，车前灯会闪亮，进入对频模式。 步骤3：当发射器，接收器对上频成功时，发射器前灯会长亮，车前灯会关闭。...
- Page 30 防滚架安装 PWB2.3x12M5.5介子头螺丝 双面胶 PB1.2x3十字头螺丝 轮胎组 备胎架 中间支架 左右支架 1：使用附带的2颗PB1.2x3十字头螺丝把左右支架安装在中间支架上； 2：使用附带的PWB2.3x12M5.5介子头把轮胎组安装至备胎架； 3：把已安装好的备胎架安装在左右支架上； 4：把已经组装完毕的防滚架安装在车架上； 5：使用附带的双面胶把油箱粘至车架相应位置。...
- Page 31 R4A1 电调接收器 C3014 12401 传动箱胶件 C3035 12401 转向舵机 C3015 12401 齿轮 C3036 12401 換档舵机 C3016 12401 转向杆 C1389 FMS 电池7.4V 2S 380mAh C3017 12401 前桥总成 C3037 12401 灯线 C3018 12401 桥胶件 C3038 12401 贴纸 C3019 12401 门桥胶件 C3039 12401 五金轴承...
- Page 32 CN:车架成品组 EN:Finished Frame Sets C3040 C3002 C3016 C3028 C3028 C3017 C3029...
- Page 33 C3001 C3016 C3002 C3026 C3034 C3040...
- Page 34 CN:车轮 EN:Wheels C3007 C3007 C3040 C3007 C3007...
- Page 35 CN:车架组 EN:Frame Sets C3012 C3027 C3028 C3012 C1389 C3001 C2131 C3028 C3028 C3017 C3028 C3026 C3017 C3027 C3012...
- Page 36 CN:前桥总成 EN:Front axle C3017...
- Page 38 CN:后桥总成 EN:Rear axle...
- Page 39 C3026...
- Page 40 EN:Two speed transmission Installation CN:两档变速箱总成 C3012...
- Page 41 CN:车头组 EN:Hard Body Complete Set C3008 C3004 C3004 C3005 C3003 C3005 C3011 C3009 C3009 C3000 C3006 C3000...
- Page 42 EN: Installation instructions for optional upgrades CN:升级件安装 Differential set 差速器 差速器前桥的安装 Installation of the differential on the front axle 差速器后桥的安装 Installation of the differential on the rear axle...
- Page 43 MADE IN CHINA...
