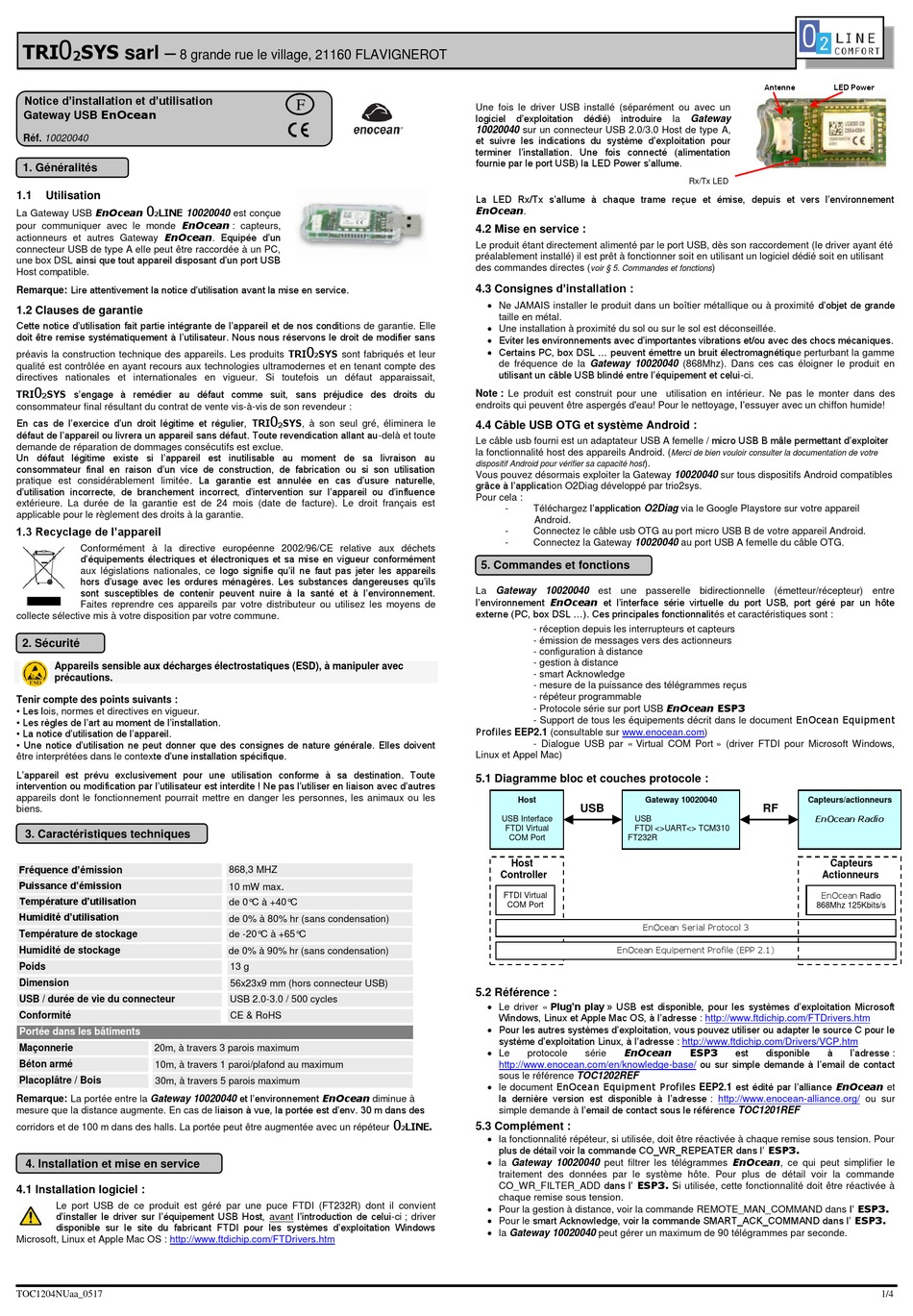

TRI02SYS EnOcean 02LINE Installation And Operating Manual

0
TRI SYS sarl –
2
8 grande rue le village, 21160 FLAVIGNEROT
Notice d'installation et d'utilisation
Gateway USB EnOcean
Réf. 10020040
1. Généralités
1.1 Utilisation
0
La Gateway USB EnOcean LINE 10020040 est conçue
2
pour communiquer avec le monde EnOcean : capteurs,
actionneurs et autres Gateway EnOcean. Equipée d'un
connecteur USB de type A elle peut être raccordée à un PC,
une box DSL ainsi que tout appareil disposant d'un port USB
Host compatible.
Remarque: Lire attentivement la notice d'utilisation avant la mise en service.
1.2 Clauses de garantie
Cette notice d'utilisation fait partie intégrante de l'appareil et de nos conditions de garantie. Elle
doit être remise systématiquement à l'utilisateur. Nous nous réservons le droit de modifier sans
préavis la construction technique des appareils. Les produits TRI
qualité est contrôlée en ayant recours aux technologies ultramodernes et en tenant compte des
directives nationales et internationales en vigueur. Si toutefois un défaut apparaissait,
0
TRI SYS s'engage à remédier au défaut comme suit, sans préjudice des droits du
2
consommateur final résultant du contrat de vente vis-à-vis de son revendeur :
En cas de l'exercice d'un droit légitime et régulier, TRI
défaut de l'appareil ou livrera un appareil sans défaut. Toute revendication allant au-delà et toute
demande de réparation de dommages consécutifs est exclue.
Un défaut légitime existe si l'appareil est inutilisable au moment de sa livraison au
consommateur final en raison d'un vice de construction, de fabrication ou si son utilisation
pratique est considérablement limitée. La garantie est annulée en cas d'usure naturelle,
d'utilisation incorrecte, de branchement incorrect, d'intervention sur l'appareil ou d'influence
extérieure. La durée de la garantie est de 24 mois (date de facture). Le droit français est
applicable pour le règlement des droits à la garantie.
1.3 Recyclage de l'appareil
Conformément à la directive européenne 2002/96/CE relative aux déchets
d'équipements électriques et électroniques et sa mise en vigueur conformément
aux législations nationales, ce logo signifie qu'il ne faut pas jeter les appareils
hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils
sont susceptibles de contenir peuvent nuire à la santé et à l'environnement.
Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de
collecte sélective mis à votre disposition par votre commune.
2. Sécurité
Appareils sensible aux décharges électrostatiques (ESD), à manipuler avec
précautions.
Tenir compte des points suivants :
• Les lois, normes et directives en vigueur.
• Les règles de l'art au moment de l'installation.
• La notice d'utilisation de l'appareil.
• Une notice d'utilisation ne peut donner que des consignes de nature générale. Elles doivent
être interprétées dans le contexte d'une installation spécifique.
L'appareil est prévu exclusivement pour une utilisation conforme à sa destination. Toute
intervention ou modification par l'utilisateur est interdite ! Ne pas l'utiliser en liaison avec d'autres
appareils dont le fonctionnement pourrait mettre en danger les personnes, les animaux ou les
biens.
3. Caractéristiques techniques
Fréquence d'émission
Puissance d'émission
Température d'utilisation
Humidité d'utilisation
Température de stockage
Humidité de stockage
Poids
Dimension
USB / durée de vie du connecteur
Conformité
Portée dans les bâtiments
20m, à travers 3 parois maximum
Maçonnerie
Béton armé
10m, à travers 1 paroi/plafond au maximum
Placoplâtre / Bois
30m, à travers 5 parois maximum
Remarque: La portée entre la Gateway 10020040 et l'environnement EnOcean diminue à
mesure que la distance augmente. En cas de liaison à vue, la portée est d'env. 30 m dans des
corridors et de 100 m dans des halls. La portée peut être augmentée avec un répéteur
4. Installation et mise en service
4.1 Installation logiciel :
Le port USB de ce produit est géré par une puce FTDI (FT232R) dont il convient
d'installer le driver sur l'équipement USB Host, avant l'introduction de celui-ci ; driver
disponible sur le site du fabricant FTDI pour les systèmes d'exploitation Windows
Microsoft, Linux et Apple Mac OS : http://www.ftdichip.com/FTDrivers.htm
TOC1204NUaa_0517
F
0
SYS sont fabriqués et leur
2
0
SYS, à son seul gré, éliminera le
2
868,3 MHZ
.
10 mW max
de 0°C à +40°C
de 0% à 80% hr (sans condensation)
de -20°C à +65°C
de 0% à 90% hr (sans condensation)
13 g
56x23x9 mm (hors connecteur USB)
USB 2.0-3.0 / 500 cycles
CE & RoHS
0
Une fois le driver USB installé (séparément ou avec un
logiciel d'exploitation
10020040 sur un connecteur USB 2.0/3.0 Host de type A,
et suivre les indications du système d'exploitation pour
terminer l'installation. Une fois connecté (alimentation
fournie par le port USB) la LED Power s'allume.
La LED Rx/Tx s'allume à chaque trame reçue et émise, depuis et vers l'environnement
EnOcean.
4.2 Mise en service :
Le produit étant directement alimenté par le port USB, dès son raccordement (le driver ayant été
préalablement installé) il est prêt à fonctionner soit en utilisant un logiciel dédié soit en utilisant
des commandes directes (
4.3 Consignes d'installation :
 Ne JAMAIS installer le produit dans un boîtier métallique ou à proximité d'objet de grande
taille en métal.
 Une installation à proximité du sol ou sur le sol est déconseillée.
 Eviter les environnements avec d'importantes vibrations et/ou avec des chocs mécaniques.
 Certains PC, box DSL ... peuvent émettre un bruit électromagnétique perturbant la gamme
de fréquence de la Gateway 10020040 (868Mhz). Dans ces cas éloigner le produit en
utilisant un câble USB blindé entre l'équipement et celui-ci.
Note : Le produit est construit pour une utilisation en intérieur. Ne pas le monter dans des
endroits qui peuvent être aspergés d'eau! Pour le nettoyage, l'essuyer avec un chiffon humide!
4.4 Câble USB OTG et système Android :
Le câble usb fourni est un adaptateur USB A femelle / micro USB B mâle permettant d'exploiter
la fonctionnalité host des appareils Android. (
dispositif Android pour vérifier sa capacité host
Vous pouvez désormais exploiter la Gateway 10020040 sur tous dispositifs Android compatibles
grâce à l'application O2Diag développé par trio2sys.
Pour cela :
Téléchargez l'application O2Diag via le Google Playstore sur votre appareil
-
Android.
- Connectez le câble usb OTG au port micro USB B de votre appareil Android.
- Connectez la Gateway 10020040 au port USB A femelle du câble OTG.
5. Commandes et fonctions
ion et mise en service
La Gateway 10020040 est une passerelle bidirectionnelle (émetteur/récepteur) entre
l'environnement EnOcean et l'interface série virtuelle du port USB, port géré par un hôte
externe (PC, box DSL ...). Ces principales fonctionnalités et caractéristiques sont :
- réception depuis les interrupteurs et capteurs
- émission de messages vers des actionneurs
- configuration à distance
- gestion à distance
- smart Acknowledge
- mesure de la puissance des télégrammes reçus
- répéteur programmable
- Protocole série sur port USB EnOcean ESP3
- Support de tous les équipements décrit dans le document EnOcean Equipment
Profiles EEP2.1 (consultable sur www.enocean.com)
- Dialogue USB par « Virtual COM Port » (driver FTDI pour Microsoft Windows,
Linux et Appel Mac)
5.1 Diagramme bloc et couches protocole :
Host
USB Interface
FTDI Virtual
COM Port
Host
Controller
FTDI Virtual
COM Port
5.2 Référence :
 Le driver « Plug'n play » USB est disponible, pour les systèmes d'exploitation Microsoft
Windows, Linux et Apple Mac OS, à l'adresse :
 Pour les autres systèmes d'exploitation, vous pouvez utiliser ou adapter le source C pour le
système d'exploitation Linux, à l'adresse :
 Le
protocole
http://www.enocean.com/en/knowledge-base/
sous le référence TOC1202REF
 le document EnOcean Equipment Profiles EEP2.1 est édité par l'alliance EnOcean et
la dernière version est disponible à l'adresse :
simple demande à l'email de contact sous le référence TOC1201REF
LINE.
5.3 Complément :
2
 la fonctionnalité répéteur, si utilisée, doit être réactivée à chaque remise sous tension. Pour
plus de détail voir la commande CO_WR_REPEATER dans l' ESP3.
 la Gateway 10020040 peut filtrer les télégrammes EnOcean, ce qui peut simplifier le
traitement des données par le système hôte. Pour plus de détail voir la commande
CO_WR_FILTER_ADD dans l' ESP3. Si utilisée, cette fonctionnalité doit être réactivée à
chaque remise sous tension.
 Pour la gestion à distance, voir la commande REMOTE_MAN_COMMAND dans l' ESP3.
 Pour le smart Acknowledge, voir la commande SMART_ACK_COMMAND dans l' ESP3.
 la Gateway 10020040 peut gérer un maximum de 90 télégrammes par seconde.
dédié) introduire
la Gateway
Rx/Tx LED
)
voir § 5. Commandes et fonctions
Merci de bien vouloir consulter la documentation de votre
).
Gateway 10020040
USB
USB
FTDI <>UART<> TCM310
FT232R
EnOcean Serial Protocol 3
EnOcean Equipement Profile (EPP 2.1)
http://www.ftdichip.com/FTDrivers.htm
http://www.ftdichip.com/Drivers/VCP.htm
EnOcean ESP3
est
série
ou sur simple demande à l'email de contact
http://www.enocean-alliance.org/
Antenne LED Power
Capteurs/actionneurs
RF
EnOcean Radio
Capteurs
Actionneurs
EnOcean Radio
868Mhz 125Kbits/s
disponible à l'adresse :
ou sur
1/4
