Pasadena™
F-529-7PD

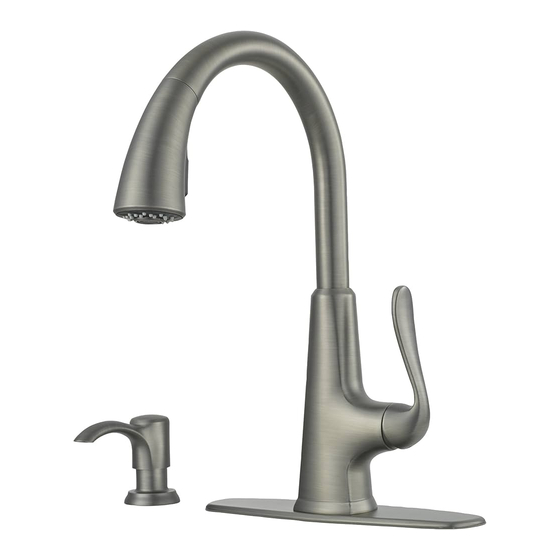

Grifo Con Ducha Desmontable Para La Cocina
F-529-PDSL
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrenches
Llaves ajustables
Clés à mollette
Parts in the Box • Piezas en la caja • Pieces dans la boîte
B
C
A
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2013, Pfister™ Inc.
Pull-Down Kitchen Faucet
Branchement Robinet De Cuisine
Installation Support • Soporte de instalación • Support d'installation
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
et questions « pratico-pratiques » :
WARNING / ADVERTENCIA / AVERTISSEMENT
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
D
•
Cierre el suministro de agua
Quick Installation Guide
Guía de instalación rápida
Guide d'Installation Rapide
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
F
E
G
•
Couper l'alimentation en eau
Hot
Caliente
Chaud
10110-08
Flashlight
Linterna
Lampe De Poche
H
J
Cold
Fría
Froid
September 18, 2013
Cloth
Paño de limpieza
Chiffon
Quick Install
™
Tool
40435-0300
