FUNCTION
1.Display(4.3"Touch screen)----------------Used to show Deck waveforms and vital FX,BPM and Utility inform ation. Users
2.Source Selector Switch---------------------This controls input source for each deck. USB-A, PH/CD, CD or USB-B. This
3.Back-------------------------------------------Pressing allows step back to see crate level.
4.Level/Gain-----------------------------------Adjust the input gain from off to +10dB. Unity gain (no boost or cut) is at 12 o'clock
5.Filter------------------------------------------The FIL TER sweeps from Low-Pass to High-Pass.
6.Cue/PFL--------------------------------------Activates PFL for selected channel.
7.Channel Fader-------------------------------Controls the volume for the specific channel. These faders use magnetic non-contact
8.Crossfader------------------------------------These faders use magnetic non-contact mechanisms with no noise and no bleed.
9.VU Meter/Channel--------------------------Each Deck channel has a mono meter to assist in setting levels.
10.Master---------------------------------------This control adjusts the volume of the Main XLR outputs.
11.Booth----------------------------------------This control adjusts the volume of the Booth 1/4" TRS outputs.
12.Session Out---------------------------------This control adjusts the volume of the Session RCA outputs.
13.Parameter Encoder-------------------------This will control hardware FX parameters.
14.Menu-----------------------------------------This will provide instant access to the on board control panel on the display.
15.Pad Mode Selection------------------------Controls pad mode functions. Five primary, Five secondary, and Five user defined
16.Performance Pads--------------------------Velocity sensitive, with adjustable. Used for software control and to trigger
17.Foot switch input--------------------------Supports 3-switch passive contact closure footswitch

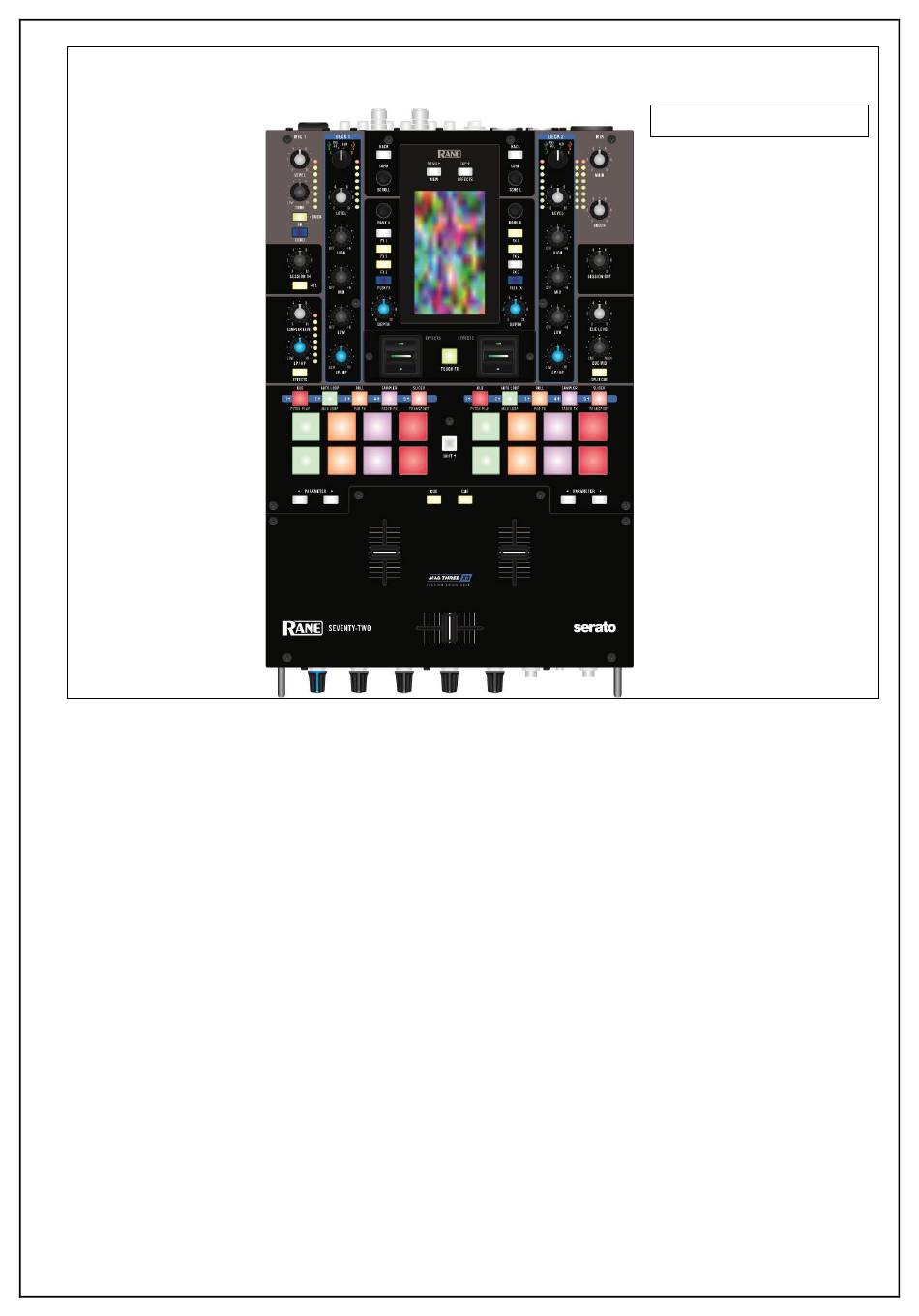

SERVICE MANUAL
SPECIFICATION
will have access to a variety of customization menus and parameter adjustments
via the on-board touch screen.
control also determines which track information is shown on the screen. Parts
used should Match RANE feel.
mechanisms with no noise and no bleed. Each fader has Reverse, Contour contols
on the front panel. Fader cut-in is set using the touch screen.
Reverse and Contour controls on the front panel. Fader cut-in is set using the touch
screen.
modes per deck.
Hardware FX.

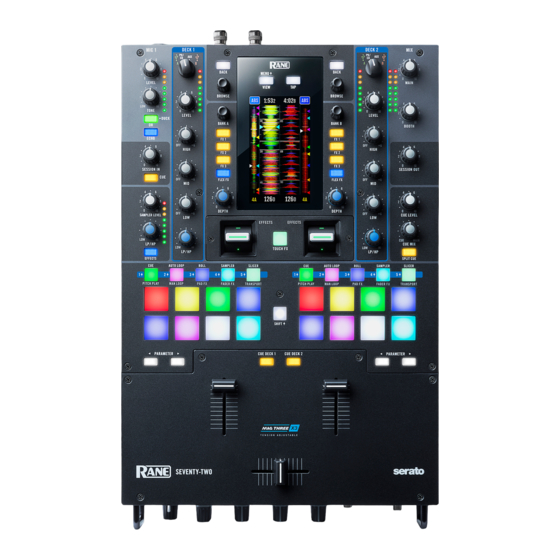

MODEL:SEVENTY-TWO

Advertisement

loading
Need help?

Need help?

Do you have a question about the RANE SEVENTY-TWO and is the answer not in the manual?

Questions and answers

Summary of Contents for Serato RANE SEVENTY-TWO

  • Page 1 ......................... SERVICE MANUAL MODEL:SEVENTY-TWO SPECIFICATION FUNCTION 1.Display(4.3”Touch screen)----------------Used to show Deck waveforms and vital FX,BPM and Utility inform ation. Users will have access to a variety of customization menus and parameter adjustments via the on-board touch screen. 2.Source Selector Switch---------------------This controls input source for each deck. USB-A, PH/CD, CD or USB-B. This control also determines which track information is shown on the screen.
  • Page 2 DISASSEMBLY PROCEDURES 1. REMOVAL OF KNOB AND VR CAP AND WASHERS. (Fig1) (A) REMOVE THE 34 PCS KNOB AND 3 PCS VR CAP BEFORE REMOVAL OF PANEL. (B) REMOVE THE 32 PCS NUTS BEFORE REMOVAL OF TOP PANEL. (Fig.1)
  • Page 3 2. REMOVAL OF TOP PANEL. (Fig.2) (A) REMOVE THE 15 PCS SCREWS BEFORE REMOVAL OF TOP PANEL. (Fig.2)
  • Page 4 3. REMOVAL OF TOGGLE SW PCB AND TOP HOST PCB AND FADER PCB AND CTRL PCB ASSEMBLY. (Fig.3) (A) REMOVE THE 36 PCS SCREWS BEFORE REMOVAL OF PANEL. (B) REMOVE THE 4 PCS SCREWS AND 2 PCS CONNECTORS BEFORE REMOVAL OF TOGGLE SW PCB ASSEMBLY. (C) REMOVE THE 2 PCS SCREWS AND 5 PCS CONNECTORS BEFORE REMOVAL OF TOP HOST PCB ASSEMBLY.
  • Page 5 4. REMOVAL OF FRONT TOP PCB AND FRONT BOTTOM PCB ASSEMBLY. (Fig.4) (A) REMOVE THE 3 PCS SCREWS AND 1 PC CONNECTOR BEFORE REMOVAL OF FRONT TOP PCB AND FRONT BOTTOM PCB ASSEMBLY. (B) REMOVE THE 2 PCS WASHERS BEFORE REMOVAL OF BOTTOM CHASSIS. (Fig.4) 5.
  • Page 6 6. REMOVAL OF MIC PCB AND MIC SW PCB ASS’Y. (Fig.6) (A) REMOVE THE 6 PCS SCREWS BEFORE REMOVAL OF BOTTOM PCB ASSEMBLY. (B) REMOVE THE 2 PCS CONNECTORS BEFORE REMOVAL OF MIC PCB AND MIC SW PCB ASSEMBLY. (Fig.6) 7.
  • Page 10 RM07RAN01/02/03/04/07/08 BOM DESCRIPTION LEVEL 0.1 BA2A9308F2 Washer(φ9 Black) 0.1 BACR-0012 Foot 0.1 BAW-1064 Washer 0.1 BAW147095015 Washer 0.1 BW653245SS Washer 3M/M 0.1 CA040218004 USB 2.0 1.8M A/B Black CORE 0.1 CN0100001017 Flat Cable GND Wire GRN/YEL φ6 Length 0.1 CN010000502 Flat Cable GND Wire Black φ3.6 Length 0.1 CN0420002511 Flat Cable 4Pin Pitch 2.0mm Single Row...
  • Page 11 ..2 OPRI04RAN07 Safety Manual(1397-C) ..2 OPRM07RAN04 Instruction Book ..2 PE230370402B07 Poly Bag 230*370mm ..2 PL315145055 Poly Foam ..2 PL380310045 Polyfoam ..2 PLRM0701 Poly foam(R) ..2 PLRM0702 Poly foam(F) ..2 SD56049000 Soft Sheet 0.1 PRM07RAN07 Pack Assembly ..2 BC1015025000 Bubble Pad ..2 CGRM07310RAN01 Inner Box ..2 CTRM07513RAN01...
  • Page 12 ...3 CS102J5003NPO CCAP SMD 1nF/50V 5% 0603 NPO C540,541 ...3 CS103J5003X7R CCAP SMD 0.01uF/50V 5% 0603 X7R C486,487 ...3 CS104K5003X7R CCAP SMD 0.1uF/50V 10% 0603 X7R 46 C546~573,CC01~18 C1~5,60,480,481,484,485,488~491,495, ...3 CS104M1036X7R CCAP SMD 0.1uF/10V 20% 0306 X7R 500,505,511,512,518,521~526,529~537, 542~545,574~582 ...3 CS106K1005X5R CCAP SMD 10UF/10V 10% X5R C6~11,499 ...3 CS226K0606X5R...
  • Page 13 ...3 SWEN11-HSB1AF15 Switch Rotational Encode 20Pulse Push 20 S8~11 ...3 SWEVQ11Y05B Switch Tact Stem Heigh:5mm Operating for 25 S32~45,47~57 ...3 SWSRBV141404 Switch Rotary 4-Position DIP S6,7 ...3 TE6A2000602 Pin Header 180° Pitch 2.0mm Single Row (J1,3,80~82) ...3 TR2SK1828 Mosfet N-CH 20V MAIN 2-Pin Q1,2 ...3 UHCDEIR6D31F2R2 INDUCTOR 2.2uH±20% 6A 7.3*7.1mm SMD...
  • Page 14 R6,10~12,19,26,31,537~542,556,557,56 ..2 RS010K10F03 RESISTOR 10K 1% SMD 0603 ..2 RS01M108F05 RESISTOR 1.1M 1% SMD 0805 ..2 RS040210F03 RESISTOR 402Ω 1% SMD 0603 R8,548 ..2 RS05R108F05 RESISTOR 5.1Ω 1% SMD 0805 R486 ..2 RS100K08F05 RESISTOR 100K 1% SMD 0805 R485 ..2 RS13K308F05 RESISTOR 13.3K 1% SMD 0805 ..2 RS30K108F05 RESISTOR 30.1K OHM 1/8W 1% 0805...
  • Page 15 ...3 TE622000801 8P CONNECTOR (TE1) 0.1 TWPC17C00401 Bottom PCB Assembly ..2 AA822757X TRANSISTOR 2SC3326 NPN 10 Q4~12,14 ..2 BA7141D Heat Sink ..2 CC102M250X1Y2 CAP 1000P/250V 20% DIP X1Y2 C228,229 ..2 CC222M250X1Y1 CAP 2200P/250V 20% DIP X1Y1 C234 ..2 CC222M250X1Y2 CCAP 0.0022UF CER DISC 250V 20 C224,225 ..2 CN0100001018 Flat Cable -L Wire Tan Length...
  • Page 16 ..2 FS162250VTR5 FUSE T 1.6A 250V TR5 RAD ..2 IC1512S14-U IC 1512S14-U Audio Preamplifie U54,55 ..2 IC74LVC1G125GW IC 74LVC1G125GW BUFFER U46~48 ..2 ICADG1609BCPZ IC ADG1609BCPZ-REEL7 4-channel U52,53 ..2 ICADM707ARZ IC ADM707ARZ Microprocessor ..2 ICAK4413EQ IC AK4413EQ U49,50 ..2 ICAK5388AEQ IC AK5388AEQ U41,43 ..2 ICFOD2741BSDV IC ERROR AMP FOD2741BSDV...
  • Page 17 R29~33,35,39,41,44,45,49,50,52,54,59, 61,67~71,73,77,79,82,83,87,88,90,92,97 ,99,112,113,115,116,118,120,121,123,1 ..2 RS2K4908F05 RESISTOR 2.49K 1% SMD 0805 24,125,127,128,130,132,133,136,137,13 9,141,142,144,147,148,151~153,155,15 6,158,160,161,163,297~300,307,309,31 7~320,327,329,337,340,346,348 ..2 RS301K08F05 RESISTOR 301K 1% SMD 0805 R357 ..2 RS3K3208F05 RESISTOR 3.32K 1% SMD 0805 R362 ..2 RS40K208F05 RESISTOR 40.2K 1% SMD 0805 R360 ..2 RS47K508F05 RESISTOR 47.5K 1% SMD 0805 R172,203,229,251,361,365,372 ..2 RS4K7508F05...
  • Page 18 C301,302,306~315,320~324,326~330,3 ..2 CS474M0424X6SDK CCAP SMD 0.47uF/4V 20% 0204 X6S 32~336,338~342,344~348,350~352 ..2 DIPRTR5V0U2F Diode ESD Protection PRTR5V0U2 D35,36,38,39 ..2 ECS15725FLENIC ECAP 150uF/25V 8*10.5mm SMD Low C382,396 ..2 ECS22706OLEN ECAP 220uF/6.3V 8*6.7mm SMD Low C448 ..2 ECS47616OLENIC ECAP 47uF/25V 5*6.1mm SMD Low C361 ..2 FCN1T1000403 FCN Up Touch Top entry Tpye SMD Pitch...
  • Page 19 ..2 TE6A2000401 Pin Header 180° Pitch 2.0mm Single Row (J13,14) ..2 TRFMMT2222A XSTR 2222A SW NPN 40V 600mA Q15,16 ..2 UHBLM18BD121SN1 IND BEAD 120 100MHz 200mA L11~14 ..2 UHDLW21SN121SQ2 COMMON MODE CHOKE 120Ω 370mA L16,19,22,25 ..2 UHHZ0603B102R Bead 1000Ω ±25% 200mA 0603 L15,17,18,20,21,23,24,26 ..2 UHMSS7341622NLD IND PWR 6.2uH 100kHz 2.7A...
  • Page 20 ...3 ICLP3990MF-3.3 LP3990MF-3.3/NOPB SMD SOT-23 ...3 ICTPS73601DCQ IC TPS73601DCQ Low-Dropout Reg ...3 ICYHFRC327 IC LPC824M201JDH+Program TSSOP ..4 ICLPC824M201JDH IC Uc lpc824 32bit 32k flash a ...3 PC17C006 Fader PCB ...3 RS010010F03 RESISTOR 100Ω 1% SMD 0603 ...3 RS010K10F03 RESISTOR 10K 1% SMD 0603 ...3 RS015K10F03 RESISTOR 15K 1% SMD 0603 ...3 RS030110F03...
  • Page 21 +5.0 TO FADER L +5.0 TO FADER R +3.3 FDR0_SCK R553 74LVC1G125 SSP1_SCK FDR1_SCK FDR0_SCK FDR1_SCK 49.9 R555 FDR2_SCK FDR0_MOSI FDR1_MOSI SW_LED_SCK SW_LED_SCK 2, 3, 6 FDR0_MISO FDR1_MISO 49.9 C500 FDR0_SS# FDR1_SS# TO TOP HOST BOARD +3.3 SW_LED_SCK, SW_LED_SCK2, SW_LED_SCK3 74LVC1G125 SW_LED_SCK2 Header to TOP HOST Board...
  • Page 22 +4_LED DECK 1 PAD LEDs +3.3 Carbon Contact Membrane Switches D135 D137 D139 D141 D143 D145 D147 D149 C527 R713 R714 R715 R716 R717 10.0k 10.0k 10.0k 10.0k 10.0k D1-HCUE D1-ALOOP D1-ROLL D1-SAMP D1_SLICE R100 R101 R102 R103 R104 R105 MOM 1P1T MOM 1P1T MOM 1P1T...
  • Page 23 +4_LED DECK 2 PAD LEDs +3.3 Carbon Contact Membrane Switches D136 D138 D140 D142 D144 D146 D148 D150 C528 R723 R724 R725 R726 R727 10.0k 10.0k 10.0k 10.0k 10.0k D2-HCUE D2-ALOOP D2-ROLL D2-SAMP D2-SLICE MOM 1P1T MOM 1P1T MOM 1P1T MOM 1P1T MOM 1P1T 33.2...
  • Page 24 +4_LED +4_LED +4_LED +4_LED 74HC595 +4_LED +4_LED R563 74HC595 SW_LED_D5 OL (R) C519 SW_LED_D6 R564 OL (R) SW_LED_SCK R565 SRCLK +6 (Y) C520 SW_LED_SCK R566 +4_LED SRCLR SRCLK +6 (Y) R567 +3 (Y) SRCLR LED_STB +4_LED R568 RCLK +3 (Y) LED_EN R569 LED_STB...
  • Page 25 +4_LED +4_LED SWITCH LEDS +4_LED 74HC595 +5.0 TPS62090 2.2uH +4_LED R489 MIC FX (B) SW_LED_D7 C478 PVIN SW_LED_SCK2 R488 MBRS140T3 PVIN DUCK (G) 1, 2, 6 SW_LED_SCK2 SRCLK C483 AVIN C482 R508 +4_LED SRCLR R491 SESSION CUE (Y) 40.2k 220uF/6.3V LED_STB FREQ 1, 2, 4...
  • Page 26 +3.3 +3.3 +3.3 +3.3 C542 C543 C544 C545 U112 U113 U114 U115 74HC4051 74HC4051 74HC4051 74HC4051 FILTER-1 MID-2 LEVEL-BOOTH COM-3 1 COM-1 1 COM-0 MIC ECHO COM-2 MID-1 FILTER-2 LEVEL-2 ADDA ADDA ADDA MIC2 LEVEL ADDA 1, 4 HIGH-1 LOW-2 LEVEL-1 ADDB ADDB...
  • Page 27 1, 3 SW_LED_SCK U116 U119 SW_LED_SCK2 SAMP_FX SW_LED_SCK B-ON-MOM SW_LED_SCK B-FX1 1, 2, 3 SW_LED_SCK2 SRCLK SRCLK SRCLK SW_STB SW_STB B-ON-LCK SW_STB B-FLEX SW_STB RCLK PHONO-1 RCLK RCLK SPLIT-CUE B-FX3 +3.3 PHONO-2 +3.3 MIC-FX +3.3 B-FX2 DUCK D2-USBA PH-CD-2 C574 +3.3 +3.3 +3.3...
  • Page 32 +3.3 TP35 LPC4330 LPC4330 LPC4330 LPC4330 LPC4330 LPC4330 R548 DEBUG_LED SSP1_MISO 49.9 49.9 P8.0 PA.0 P0.0 COM_TX P2.0 PORTB_CLK P4.0 P6.0 SW_STB SSP1_MOSI 49.9 DIG_RST# P8.1 PA.1 P0.1 USART0 COM_RX P2.1 USART3 PORTB_TX P4.1 P6.1 LED_STB 49.9 POTS_AD1 P8.2 PA.2 BOOT MODE 0001 SPIFI COM_CLK P2.2...
  • Page 33 FMC_90MHz Route FMC on internal PCB layers +3.3 U12A 400Hz to 1kHz PWM 0 - 100% U12C FMC_A[0..12] 3 STM_DBG_LED SDRAM CONTROLLER PE2 (TRACECLK, SPI4_SCK, SAI1_MCLK_A, FMC_A23) PH6 (I2C2_SMBA, SPI5_SCK, TIM12_CH1, FMC_SDNE1) BL_DIM PG3 (FMC_A13) FMC_A_12 49.9 PE3 (TRACED0, SAI1_SD_B, FMC_A19) PH7 (I2C3_SCL, SPI5_MISO, FMC_SDCKE1) PG2 (FMC_A12) J115...
  • Page 34 PINOUT AND CONNECTOR MAY BE ADJUSTED AS NEEDED IF DISPLAY IS CHANGED RED[0..7] RED_0 RED_1 FMC_D[0..15] RED_2 RED_3 FMC_A[0..12] FMC_A_12 FMC_A_11 FMC_D_15 J111A DQ15 BL_M FMC_A_10 FMC_D_14 BACKLIGHT - A10/AP DQ14 FMC_A_9 FMC_D_13 BL_P DQ13 BACKLIGHT + FMC_A_8 FMC_D_12 DQ12 FMC_A_7 FMC_D_11 RED_4...
  • Page 43 FRONT TOP PCB TIP=LEFT Alternate header and ribbon acceptable 3.5mm RING=RIGHT Must match TOP PCB J108 +3.3 MIC2 EN Alternate header and ribbon acceptable DECK SWAP 2P2T Must match BOTTOM PCB J100 Potentiometer part may be changed to accommodate mechanical design JACK 3.6mm +3.3 +3.3...
  • Page 47 C141 220pF R164 R165 5.11k 5.11k 4580 CH1_A1 CH1_A1 CH-1 LEFT R166 R167 CH1_A0 CH-1 RIGHT 3 R168 R169 5.11k 5.11k 10.0k 10.0k C142 +3.3 220pF 18 Hz HP 50 kHz LP C143 C144 C145 R170 R171 4580 ADG1609 R172 1.00k 1.00k 4580...
  • Page 48 C175 220pF R221 R222 5.11k 5.11k 4580 U13A CH2_A1 CH2_A1 CH-2 LEFT R223 R224 CH2_A0 CH-2 RIGHT 3 R225 R226 5.11k 5.11k 10.0k 10.0k C176 +3.3 220pF 18 Hz HP 50 kHz LP C177 C178 C179 R227 R228 4580 ADG1609 R229 1.00k 1.00k...
  • Page 49 CH-1 LEFT PH_LN_AUX_1 PH_LN_AUX_2 2.49k 2.49k CH-2 LEFT U16A 2.49k 2.49k 2.49k 33078 47/50v 0.001 U19A +3.3 +3.3 33078 47/50v 2.49k CH1_P U17A 0.001 BIAS_A 10.0 33078 CH3_P U20A BIAS_A 10.0 2.49k 47/50v 33078 0.015 0.001 CH1_P L IN 1+ MCLK MCLK_A CH1_M...
  • Page 50 MIC INPUTS MIC_1 2.49k 2.49k SESSION IN SESSION_LEFT U22A 2.49k 2.49k 33078 47/50v 2.49k 0.001 U25A +3.3 +3.3 33078 47/50v 2.49k CH5_P U23A 0.001 BIAS_B 10.0 33078 CH7_P U26A BIAS_B 10.0 2.49k 47/50v 33078 0.015 0.001 CH5_P L IN 1+ MCLK MCLK_B 47/50v...
  • Page 51 R112 2.49k R113 R114 680pF 2.49k 5.6 VP-P 0.0033 R115 R118 R119 U30A SES_OUT_LEFT +3.3 33078 2.49k 2.49k R116 R117 680pF R120 2.49k 2.49k 680pF +3.3 5.6 VP-P 0.0033 R121 R122 U28A MAIN LEFT R124 +3.3 C100 33078 2.49k 2.49k R125 R126 680pF...
  • Page 52 C250 C249 47pF R299 R300 47pF 2.49k 2.49k R297 R298 ESD5B5.0ST1G R303 R304 2200pF 2.49k 2.49k C252 ESD5B5.0ST1G U35A R306 MAIN LEFT 2200pF ST SW TH R301 R302 C251 33078 MUTING 47pF C254 U32A R309 R310 BOOTH 1.00k R305 820pF BOOTH LEFT LEFT 47pF...
  • Page 53 PAD 26 dB MIC1_P_SW1 C209 MIC1_P_SW2 BAS40-04LT1 C210 R267 R268 R269 19.1k C211 10.0k 470pF R270 R271 MIC_1 2.21k 1512 g=30 dB R274 R275 C214 51.1k G2 V+ R276 R277 10.0k 470pF C215 19.1k C216 MIC1_N_SW2 BAS40-04LT1 C217 MIC1_N_SW1 U39A 33078 SESSION LEFT BAS40-04LT1...
  • Page 54 +3.3 ADM707 4148 R105 R106 /CODEC-RST 10.0k 10.0k R107 2907A 10.0k MUTE MUTE /MUTE_HP R108 10.0k +3.3 FROM DIGITAL ASSY TO DIGITAL PCB ASSY MCLK R109 TO TOP MCLK_A BCLK DECK_1 MCLK_B MCLK_C DECK_2 74LVC1G125 MCLK_D CH1_A1 LRCLK SESSION_IN 33.0 00 = AUX INPUT +3.3 CH1_A0...
  • Page 55 C234 0.0022 X1Y1 R200 C231 4in BLK D159 T 1.6A 250V 2KBP06M C224 22.0 470pF 681k 681k 0.0022 X1Y2 469uH C226 D163 0.33 X2 MURD620CT C225 R211 R212 C227 20mH 681k 681k 0.0022 X1Y2 82.0k 82.0k 0.0047 X2 C228 0.001 X1Y2 4in WHT 10uH C235...
  • Page 62 SSP1A_MISO TO TOP SSP1C_SCK LPC4330 LPC4330 LPC4330 SSP1A_SCK INT_MID PA.0 SSP1C_MOSI P0.0 P4.0 (NMI) INT_TOP USB1_ULPI_D[7..0] PA.1 SSP1A_MOSI P0.1 P4.1 R385 USB1_ULPI_D[7..0] R386 /DIG-RST LPC4330 PA.2 P4.2 +3.3 DEBUG_LED SSP0_MISO PA.3 R387 10.0k P1.0 1.00k P4.3 P6.0 EMC_A6 PA.4 +3.3 P1.1 P4.4 6pin MALE HDR...
  • Page 63 XC3S50A DONE +3.3 DONE R432 4.75k BI-DIRECTIONAL FIFO PROG_B PROG_B R433 4.75k XC3S50A TMS320C6746 EMA_A[22] DVDD3318_B EMA_A[21] EMA_A[20] +3.3 EMA_A[19] TP12 +3.3 VCCAUX R434 EMA_A[18] C415 C416 C418 C419 EMC_D8 VCCAUX IO_L01P_3 IO_L06N_1 EMA_A[17] EMC_D7 VCCAUX IO_L01N_3 IO_L06P_1 EMA_A[16] EMC_D9 IO_L02P_3 IO_L05N_1 TP113...
  • Page 64 DSP2_PLL0_VSSA DSP2_PLL1_VSSA BOOT[7:0] = 00010010 => SPI0 Slave Boot TMS320C6746 +1.8 TMS320C6746 +1.3 DSP2_DDR2_DQ15 DSP2_DDR2_A13 TMS320C6746 DDR_D[15] DDR_A[13] DSP2_DDR2_DQ14 DSP2_DDR2_A12 +1.8 DVDD18 CVDD DDR_D[14] DDR_A[12] UHPI_HD[15] / UPP_D[15] DVDD3318_C UPP_XD[15] DSP2_DDR2_DQ13 DSP2_DDR2_A11 DVDD18 CVDD DDR_D[13] DDR_A[11] UHPI_HD[14] / UPP_D[14] UPP_XD[14] DSP2_DDR2_DQ12 DSP2_DDR2_A10 DVDD18...
  • Page 65 +3.3 C369 C367 C370 C368 PLLFILT VDD33 R414 SELF POWERED VDD33 +3.3 100k CRFILT VDDA33 C371 C372 R415 C373 HUB A USB PORT A VDDA33 C381 C376 C377 C378 C379 C374 100k C375 C380 VDDA33 0.01 USB2514B VDDA33 Vbus VBUS_DET USBUP_DP USB2514B USBUP_DM...
  • Page 66 TO BTM ASSY FROM BTM ASSY TP13 TP14 VIN = 4.5V to 18V DECK-1 EN(on) > 2V; EN(off) < 0.4V TP15 TP16 TP17 FB = 0.8V TP18 300KHz to 2.2MHz DECK-2 49.9 Soft Start = 2ms MCLK_A TP19 TP20 +5.0 RT7273 49.9 BCLK_A...
  • Page 77 OMIT FOR PRODUCTION Part pre-programmed with bootloader +5.0 +5.0 +4.8 TPS73601 +5.0 +3.3 SWD_IO SPI0_SCK EN_4R8 15.0k SPI0_MOSI SWD_CLK SPI0_MISO 4.99k LP3990 3.3V SPI0_SSEL +5.0 VOUT +3.3 +3.3 6pin MALE HDR ON BACK SIDE 100k +4.8 /RESET HALL SENSOR PITCH 10.5mm 10pin MALE HDR LPC824 SPI0_SCK...
