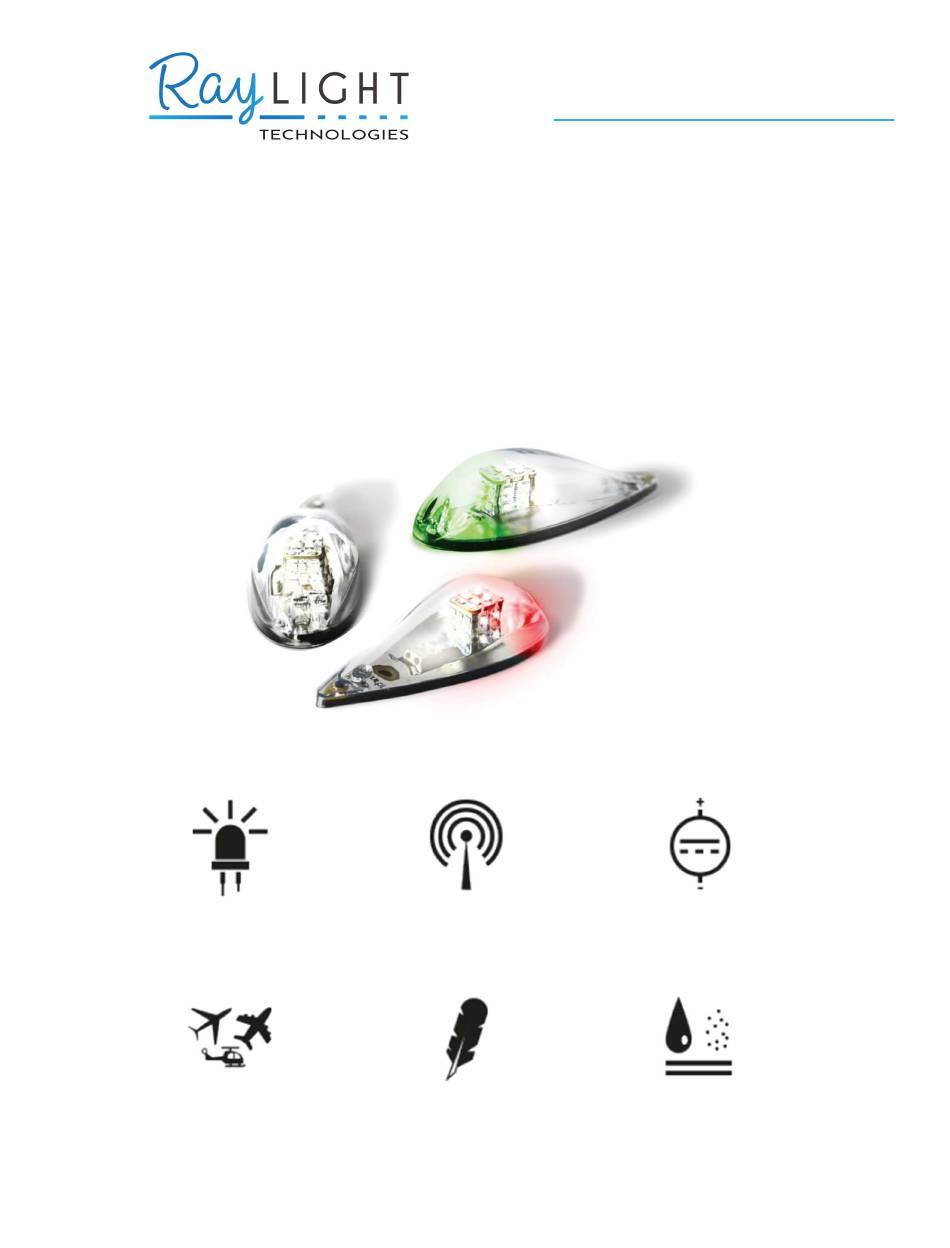

FTECH-2022-000002-V6
Last Update: 20/07/2022
TECHNICAL DOCUMENT / FICHE TECHNIQUE
STROBES / NAVIGATION / POSITION
HERMES / HEMERA / HERA
MOST POWERFUL
EMC EMI
LOW POWER AND
FLASH
INTERFERENCE
CONSTANT CURRENT
20,000 LUMENS
FREE
FOR ALL AIRCRAFT
VERYLIGHT WEIGHT
WATER AND DUST
PROOF
RAYLIGHT TECHNOLOGIES
contact@raylight.fr
Aérodrome du Versoud
38420 LE VERSOUD
Internal

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HERA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RayLight HERA

Summary of Contents for RayLight HERA

  • Page 1 FTECH-2022-000002-V6 Last Update: 20/07/2022 TECHNICAL DOCUMENT / FICHE TECHNIQUE STROBES / NAVIGATION / POSITION HERMES / HEMERA / HERA MOST POWERFUL EMC EMI LOW POWER AND FLASH INTERFERENCE CONSTANT CURRENT 20,000 LUMENS FREE FOR ALL AIRCRAFT VERYLIGHT WEIGHT WATER AND DUST...

  • Page 2: Table Of Contents

    1.4. Tableau des caractéristiques ......................25 1.5. Foire Aux Questions ........................26 1.6. Informations de contact ........................26 Manuel d’installation- Raylight Technologies ................27 2.1. Inventaire ............................27 2.1.1. HERA ...............................27 2.1.2. HERMES ..............................27 2.1.3. HEMERA ..............................27 2.1.4. Non-inclus ...............................28 2.2.

  • Page 3: Product Datasheet (Uk)

    - 1 white strobe HERMES- 2 lights Navigation/ Stroboscope /Position: - 1 red light + white strobe - 1 green light + white strobe HERA- 1 light Stroboscope: 1 white strobe RAYLIGHT TECHNOLOGIES Page 3/34 Aérodrome du Versoud 38420 LE VERSOUD...

  • Page 4: Terms Of Use

     Electrical connexions are carried out by connectors that need wires tripping to be connected. Raylight Technologies can in no way be held responsible for the mounting of the device and it is strongly advised to use of professionals for the assembly.
  • Page 5  Place the light device at more than one meter from inflammables or explosives (example: fuel tank). In case of a purchase of the device without the lens, Raylight Technologies absolves itself of all responsibility. Raylight Technologies does not guarantee its products outside these limitations.

  • Page 6: Drawing

    FTECH-2022-000002-V6 Last Update: 20/07/2022 1.3. Drawing Simple Generator HERA Front View Top View Double and Triple Generator HERMES & HEMERA Front View Top View RAYLIGHT TECHNOLOGIES Page 6/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...
  • Page 7 FTECH-2022-000002-V6 Last Update: 20/07/2022 LENS HERA & HERMES & HEMERA Side View Top View RAYLIGHT TECHNOLOGIES Page 7/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 8: Specification Table

    FTECH-2022-000002-V6 Last Update: 20/07/2022 1.4. Specification table HERA HERMES HEMERA Lumens 20,000 20,000 X 2 13,300 X 3 Candelas 1,900 1,900 X 2 1,267 X 3 Number of white LEDS 20 X 2 20 X 3 Number of RWG LEDs | Position lights...

  • Page 9: Frequently Asked Questions

    Last Update: 20/07/2022 1.5. Frequently Asked Questions You can check our FAQ on our website in the support section. 1.6. Contact information  For further information, please contact : RAYLIGHT TECHNOLOGIES contact[AT]raylight.fr +33 (0)7.67.73.74.76 www.raylight.fr  DECLARE NON-COMPLIANCE: contact[AT]raylight.fr Form: https://www.raylight.fr/en/support/declaration-of-non-compliance-form/...

  • Page 10: Installation Manual

    FTECH-2022-000002-V6 Last Update: 20/07/2022 2. Installation manual 2.1. Inventory 2.1.1. HERA 2.1.2. HERMES Welding sleeve 2.1.3. HEMERA Welding sleeve RAYLIGHT TECHNOLOGIES Page 10/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 11: Not Included

    FTECH-2022-000002-V6 Last Update: 20/07/2022 2.1.4. Not Included Breakers and wires are not included. RAYLIGHT TECHNOLOGIES Page 11/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 12: Assembly

    (see image thereafter). - Place the screws: M3 screw, washer, PTFE shoulder washer, strobes assembly, wing tips of your plane, washer and nut. Gently tighten by hand. RAYLIGHT TECHNOLOGIES Page 12/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 13: Connection

    FTECH-2022-000002-V6 Last Update: 20/07/2022 2.3. Connection 2.3.1. HERA Insert the wires into the holes of the corresponding terminal block and tighten the screws. No solder is necessary. Wiring Diagram Generator RAYLIGHT TECHNOLOGIES Page 13/34 Aérodrome du Versoud 38420 LE VERSOUD...

  • Page 14: Hermes & Hemera

    Last Update: 20/07/2022 2.3.2. HERMES & HEMERA Connect Power, S1, S2, S3 using welding sleeve, as shown below. Wiring Diagram Generator POS/NAV LED + Option HEMERA LED + LED + POWER RAYLIGHT TECHNOLOGIES Page 14/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...
  • Page 15 This section applies to HERMES and HEMERA strobes. For HERMES strobes, unused S3 wires must be insulated. RAYLIGHT TECHNOLOGIES Page 15/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 16: Non-Compliance Declaration Form (Uk)

    With the goal of dealing with non-compliance in the shortest possible time, please fill in a maximum of information in the form below. The fields followed by a star "*" are required. Raylight Technologies will not provide any declaration of non-compliance by phone or email. Last Name*...
  • Page 17 ☐ I shipped the device to my seller ☐ I tried to repair the device by deriding it ☐ Other actions (please specify in ☐ I shipped he device to Raylight your message) Technologies Comments* We thank you in advance for detailing to us under what conditions you used the device.
  • Page 18 FTECH-2022-000002-V6 Last Update: 20/07/2022 RAYLIGHT TECHNOLOGIES Page 18/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 19: Fiche Technique (Fr)

    FTECH-2022-000002-V6 Last Update: 20/07/2022 FICHE TECHNIQUE (FR) STROBES / NAVIGATION / POSITION HERMES/HEMERA / HERA LE PLUS PUISSANT SANS PARASITE RADIO FAIBLE FLASH CONSOMMATION 20,000 LUMENS COURANT CONSTANT POUR TOUS LES TRES LEGER RESISTANT A L’EAU ET A AERONEFS LA POUSSIERE...

  • Page 20: Informations Produits (Fr)

    - 1 strobe blanc HERMES - 2 dispositifs lumineux Navigation/Stroboscope/Position : - 1 rouge + strobe blanc - 1 vert + strobe blanc HERA - 1 dispositif lumineux Stroboscope: 1 strobe blanc RAYLIGHT TECHNOLOGIES Page 20/34 Aérodrome du Versoud 38420 LE VERSOUD...

  • Page 21: Limitations Générales

     Les connexions électriques sont effectuées par des connecteurs et nécessitent de dénuder les câbles pour les connecter aux connecteurs.  Raylight Technologies n’est en aucun cas responsable du montage du dispositif et conseille fortement de passer par des professionnels pour le montage.
  • Page 22  Placer le dispositif lumineux à plus d’un mètre de source de matières inflammables ou explosives (exemple : réservoir d’essence). En cas d’achat du dispositif sans la vérine, Raylight Technologies se dégage de toute responsabilité. Raylight Technologies ne garantit pas ses produits en dehors de ces limitations.

  • Page 23: Plan

    FTECH-2022-000002-V6 Last Update: 20/07/2022 1.3. Plan Générateur simple HERA Vue de face Vue de haut Générateur double et triple HERMES & HEMERA Vue de face Vue de haut RAYLIGHT TECHNOLOGIES Page 23/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...
  • Page 24 FTECH-2022-000002-V6 Last Update: 20/07/2022 LENTILLE HERA & HERMES & HEMERA Vue de côté Vue de face RAYLIGHT TECHNOLOGIES Page 24/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 25: Tableau Des Caractéristiques

    FTECH-2022-000002-V6 Last Update: 20/07/2022 1.4. Tableau des caractéristiques HERA HERMES HEMERA Lumens 20 000 20 000 X 2 13 300 X 3 Candelas 1 900 1 900 X 2 1 267 X 3 Nombre de leds blanches 20 X 2...

  • Page 26: Foire Aux Questions

    1.6. Informations de contact  Pour toutes informations complémentaires, vous pouvez contacter : RAYLIGHT TECHNOLOGIES contact[AT]raylight.fr +33 (0)7.67.73.74.76 www.raylight.fr  DECLARATION DE NON CONFORMITE: contact[AT]raylight.fr Online form: https://www.raylight.fr/support/formulaire-de-declaration-de- non-conformite/ RAYLIGHT TECHNOLOGIES Page 26/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 27: Manuel D'installation- Raylight Technologies

    FTECH-2022-000002-V6 Last Update: 20/07/2022 2. Manuel d’installation- Raylight Technologies 2.1. Inventaire 2.1.1. HERA 2.1.2. HERMES Manchon à souder 2.1.3. HEMERA Manchon à souder RAYLIGHT TECHNOLOGIES Page 27/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 28: Non-Inclus

    FTECH-2022-000002-V6 Last Update: 20/07/2022 2.1.4. Non-inclus Les fils pour connecter les strobes avec le générateur ne sont pas inclus ainsi que le disjoncteur. RAYLIGHT TECHNOLOGIES Page 28/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 29: Assemblage Des Strobes

    - Placez les vis : vis M3, rondelle, rondelle épaulée en PTFE, assemblage des strobes, extrémités des ailes de votre avion, rondelle et écrou. Serrez doucement à la main. RAYLIGHT TECHNOLOGIES Page 29/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...

  • Page 30: Branchement Du Générateur

    Last Update: 20/07/2022 2.3. Branchement du générateur Insérer les fils dans les trous du bornier et visser. Il n’est pas nécessaire de souder les fils. 2.3.1. HERA Schéma de câblage Générateur RAYLIGHT TECHNOLOGIES Page 30/34 Aérodrome du Versoud 38420 LE VERSOUD...

  • Page 31: Hermes & Hemera

    Connectez Power, S1, S2, S3 en utilisant les manchons à souder, comme indiqué ci- dessous. Schéma de câblage Générateur POS/NAV LED + Option HEMERA LED + LED + POWER RAYLIGHT TECHNOLOGIES Page 31/34 Aérodrome du Versoud 38420 LE VERSOUD Internal...
  • Page 32 Cette section ne s’applique qu’aux strobes HERMES et HEMERA . Pour les strobes HERMES, il faut isoler les fils S3 non utilisés. RAYLIGHT TECHNOLOGIES Page 32/34 Aérodrome du Versoud 38420 LE VERSOUD...

  • Page 33: Formulaire De Déclaration De Non-Conformité (Fr)

    Dans l'objectif de traiter la non-conformité dans les délais les plus brefs, nous vous remercions de renseigner un maximum d'informations dans le formulaire ci- dessous. Les champs suivis d'une étoile "*" sont obligatoires. Raylight Technologies ne renseignera aucune déclaration de non-conformité par téléphone ou par mail. Nom* Prénom* Téléphone*...
  • Page 34 ☐ J’ai tenté de réparer le dispositif vendeur en le démontant ☐ Autres actions (veuillez préciser ☐ J’ai expédié le dispositif à Raylight dans votre message). Technologies. Commentaire* Nous vous remercions d'avance de nous détailler dans quelles conditions vous avez utilisé...
