telluria ELEGANTO 2724 OLL Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
ELEGANTO 2724 OLL
Projet numéro / Project nummer / Project number / Projekt Nummer :
............................................................................................................................................
QC-numéro / QC-nummer / QC-number / QC-Nummer :
............................................................................................................................................
Couleur / Kleur / Colour / Farbe:
Blanc, Wit, White, Weiß
Gris clair, Licht grijs, Light grey, Lichtgrau
Anthracite, Antraciet, Anthracite, Granitgrau
10
284
INSTRUCTIONS DE MONTAGE
MONTAGE HANDLEIDING
ASSEMBLY INSTRUCTIONS
MONTAGEANLEITUNG
552
240
6,4
Nutzfläche:
5,0 m
2
STEEL OF LIFE
10
10
238
10

Advertisement

loading
Need help?

Need help?

Do you have a question about the ELEGANTO 2724 OLL and is the answer not in the manual?

Questions and answers

Related Manuals for telluria ELEGANTO 2724 OLL

Summary of Contents for telluria ELEGANTO 2724 OLL

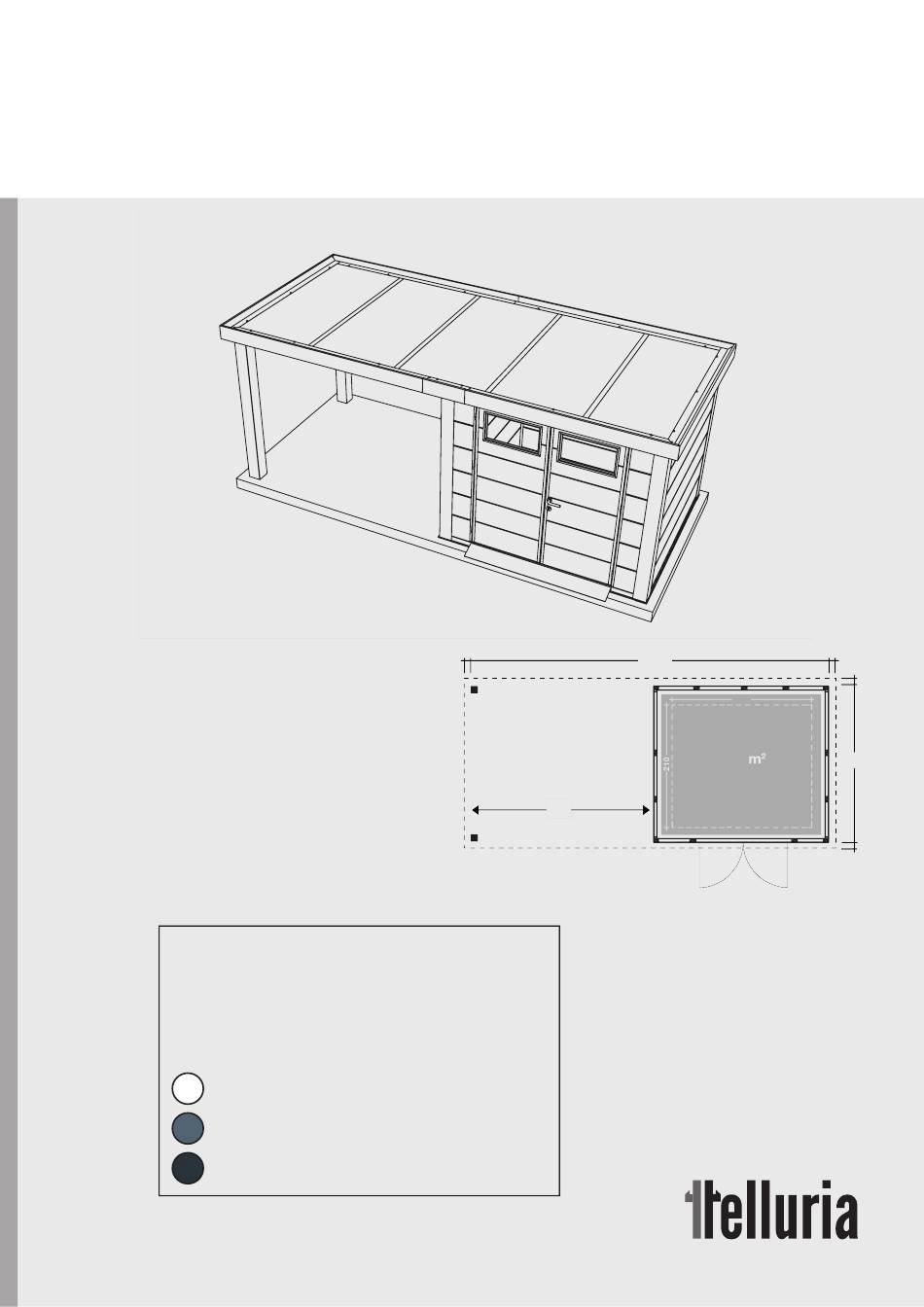

  • Page 1 ELEGANTO 2724 OLL Nutzfläche: 5,0 m Projet numéro / Project nummer / Project number / Projekt Nummer : ............................INSTRUCTIONS DE MONTAGE QC-numéro / QC-nummer / QC-number / QC-Nummer : MONTAGE HANDLEIDING ............................Couleur / Kleur / Colour / Farbe:...
