Operating Instructions and Parts Manual
Please read and save these instructions. Read through this owner's manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Description
Westward 1/2" Air Reversible Drills are designed for drilling, honing, reaming, hole sawing and wire brushing. High
torque, low RPM provides extra power for large drill bits.
Unpacking
After unpacking unit, inspect carefully for any
damage that may have occurred during transit.
Check for loose, missing, or damaged parts.
Shipping damage claim must be filed with carrier.
Specifications
Speed
Model
(RPM)
5ZL26G
500

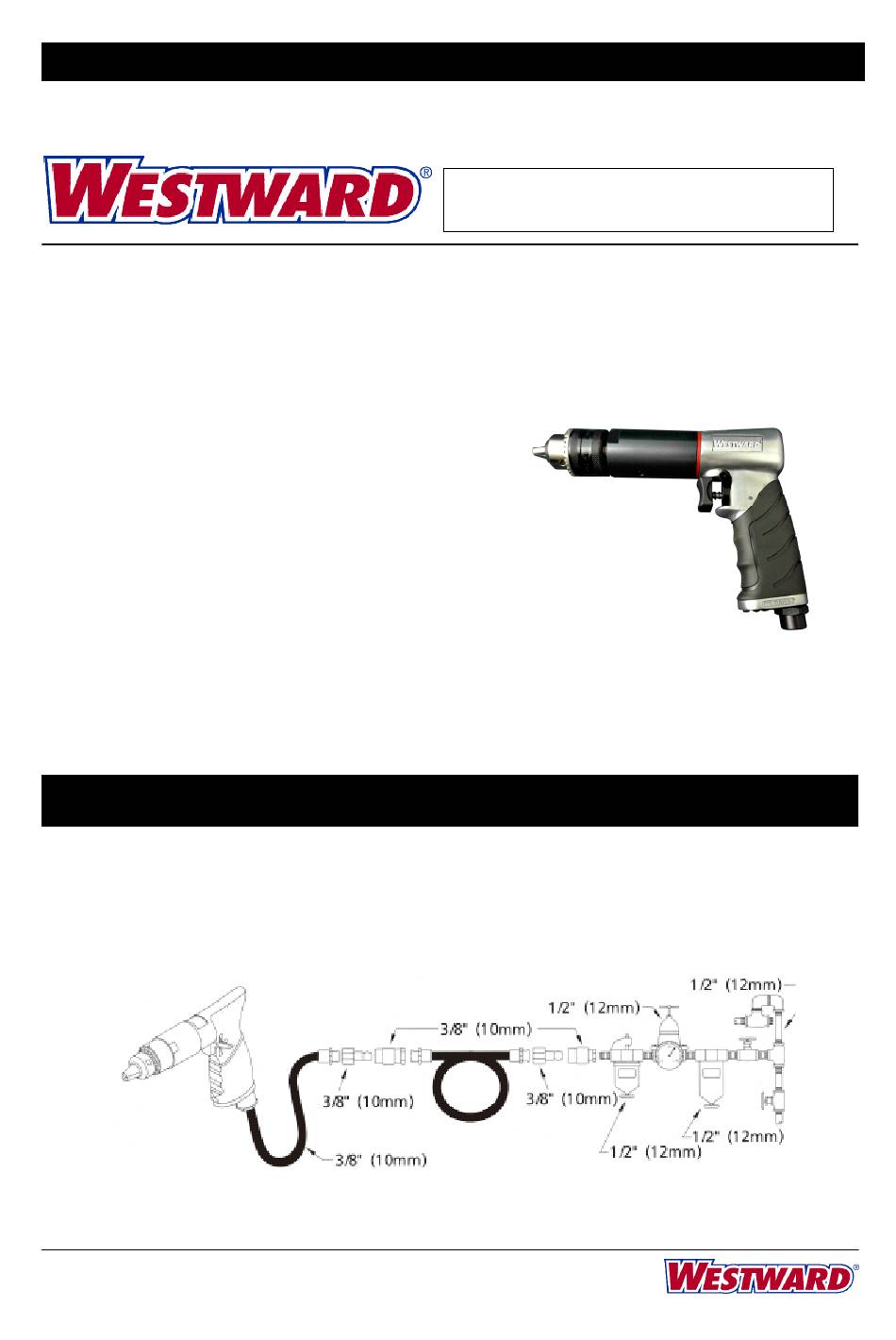

Air input diagram
Form 5S6880
Air Inlet NPT
Chuck Size
( in.)
(in.)
1/4
1/2
Printed in Taiwan
04634
Version 0

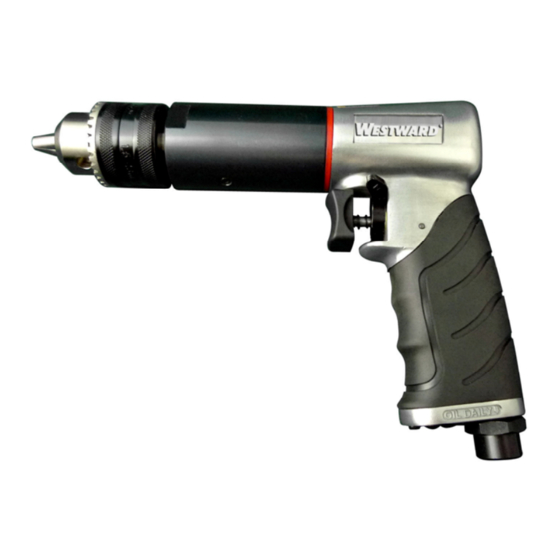

1/2" Air Reversible Drill
Required Pressure
(psi)
90
STC100
06/11
5ZL26G
Length
Net Weight
(in.)
(lb)
9
2.9
Advertisement
Table of Contents
Related Manuals for Westward 5ZL26G
Summary of Contents for Westward 5ZL26G
- Page 1 Please retain instructions for future reference. 1/2” Air Reversible Drill Description Westward 1/2” Air Reversible Drills are designed for drilling, honing, reaming, hole sawing and wire brushing. High torque, low RPM provides extra power for large drill bits. Unpacking After unpacking unit, inspect carefully for any damage that may have occurred during transit.
-
Page 2: Projectile Hazards
Westward Operating Instructions and Parts Manual 5ZL26G 1/2” Air Reversible Drill Slip/Trip/Fall is a major cause of General Safety Information serious injury or death. Beware of excess hose This manual contains information that is very left on the walking or work surface. - Page 3 For Repair Parts, call 1-800-323-0620 24 hours a day – 365 days a year Please provide the following: - Model Number - Serial Number (if any) - Part description and number as shown on parts list Figure 1 – Repair Parts Illustration for 5ZL26G...
-
Page 4: Repair Parts List
Westward Operating Instructions and Parts Manual 5ZL26G 1/2” Air Reversible Drill Repair Parts List Reference Number Description Part Number Qty. Chuck Screw PN5ZL26001G Drill Chuck PN5ZL26002G Chuck Spacer PN5ZL26003G Clamp Nut Bearing (6201zz) PN5ZL26004G Internal Gear Wark Spindle Pin (ø4x13.8) - Page 5 Westward Operating Instructions and Parts Manual 5ZL26G 1/2” Air Reversible Drill Reference Number Description Part Number Qty. Pin ( 3x22.8) PN5ZL26020G Taping Screw ( 3x10) Exhaust Diffuser PN5ZL26021G Cover PN5ZL26022G Screw (M5x5) PN5ZL26023G Clamp Ring Rubber Gasket Hand Handle PN5ZL26024G...
-
Page 6: Troubleshooting Chart
LIMITED ONE-YEAR WARRANTY Should a Westward air tool fail to perform satisfactorily due to a defect or poor workmanship within ONE YEAR from the date of purchase, return it to the place of purchase and it will be replaced or repaired free of charge. Incidental or consequential damages are excluded from this warranty. -
Page 7: Caractéristiques Techniques
Manuel d’utilisation et de pieces detachess 5ZL26G Veuillez lire et conserver ces instructions. Lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir I’appareil décrit. Protégez-vous et les autres en observant toutes les informations sur la sécurité. Négliger d’appliquer ces instructions peut resulted en des blessures corporelles et/ou en des dommages matériels! Conserver ces... - Page 8 Manuel d’utilisation et de pieces détachées 5ZL26G Rochet Pneumatique 1/2 po Direct de Sécurité Un fort niveau sonore peut provoquer une perte auditive irreversible. Ce manuel contitrt de intormetion tree Adoptez une position bien équilibrée et évitez toute importante oui est toumie pour la SÉCURITE surface glissante.
- Page 9 Por favor proporciónenos la siguiente información: - Número de modelo - Número de serie(si lo tiene) - Descripción de la parte y número que le corresponde en la lista de partes Figure 1 – Illustration de pieces Détachées pour Modèles 5ZL26G...
- Page 10 Manuel d’utilisation et de pieces détachées 5ZL26G Rochet Pneumatique 1/2 po Liste des pieces de remplacement N˚ de Réf. Description N˚ de pièce Qté Vis d’assemblage à tête creuse plate PN5ZL26001G Mandrin PN5ZL26002G Rondelle plate PN5ZL26003G Écrou de serrage Roulement à billes (6201zz) PN5ZL26004G Roue à...
- Page 11 Manuel d’utilisation et de pieces détachées 5ZL26G Rochet Pneumatique 1/2 po N˚ de Réf. Description N˚ de pièce Qté Goupille ( 3x22.8) PN5ZL26020G Vis ( 3x10) Diffuseur d’échappement PN5ZL26021G Cover PN5ZL26022G Vis (M5x5) Clé PN5ZL26023G Anneau de fixation Joint Manche PN5ZL26024G (*) Pièces énumérées sans modèle ne sont pas offerts...
-
Page 12: Guide De Dépannage
Manuel d’utilisation et de pieces détachées 5ZL26G Rochet Pneumatique 1/2 po Guide de Dépannage Symptôme Cause(s) Possible(s) Mesures Correctives L’outil tourney trop lente- Présence de grenaille ou de 1. Rincer l’outil avec de l’huile pour Ment ou ne fonctionne gomme dans l’outil outil pneumatique, du dis-solvant de gomme ou un mélange en... - Page 13 GARANTÍA Garantía limitada Si un outil pneumatique Westward ne fonctionne pas de manière satisfaisante suite à un défaut de favrication au cours de l’année suivant l’achat, ramenez-le à l’endroit de l’achat et il sera remplacé ou réparé sans frais. Les dommages indirects et consécutifs sont exclus de cette garantie.
- Page 14 Caractéristiques techniques Velocidad Entrada de Tamaño del Pression d’air maximum Longiud Poids Modèle Libre d’Air( in.) portabrocas (psi) (in) (lb) 5ZL26G 4.30 Preparación de Tuber a de Aire Recomendada Form 5S6880 Impreso en Taiwan STC100 04634 06/11 Version 0...
-
Page 15: Instalación
Manual de Instrucciones de Operación y Lista de Partes 5ZL26G Taladro Neumático Reversible de 12,7mm Medidas de Seguridad Los resbalones, caídas y Este manual Conliene informacion que es tropiezos son uno de los principales motivos de muy importante que sepa y comprenda. - Page 16 Manual de Instrucciones de Operación y Lista de Partes 5ZL26G Taladro Neumático Reversible de 12,7mm Mantenimiento La manguera de conexión puede ser muy peligrosa, verifique siempre la manguera y sus conexiones. Lubricación No utilice acoplamientos de desconexión rápida con esta herramienta. Para el uso correcto, Use un lubricador de línea de aire, dos gotas por...
- Page 17 Las 24 horas - 365 días del año Sirvase darnos la siguiente información: - Número del modelo - Número de serie(si lo tiene) - Descripción y número del repuesto según la lista Figure 1 – Illustración de las piezas para reparaciones para el Modelo 5ZL26G...
- Page 18 Manual de Instrucciones de Operación y Lista de Partes 5ZL26G Taladro Neumático Reversible de 12,7mm Lista de las Partes de Repuesto N˚ Réf. Descripción N˚ de parte Ctd. Tornillo de cabeza tubular plana PN5ZL26001G Mandrin PN5ZL26002G Arandela plana PN5ZL26003G Tuerca de la abrazadera...
- Page 19 Manual de Instrucciones de Operación y Lista de Partes 5ZL26G Taladro Neumático Reversible de 12,7mm N˚ Réf. Descripción N˚ de parte Ctd. Chaveta ( 3x22.8) PN5ZL26020G Tornillo ( 3x10) Difusor del orificio de saiida PN5ZL26021G Cover PN5ZL26022G Tornillo (M5x5) Chaveta...
- Page 20 Manual de Instrucciones de Operación y Lista de Partes 5ZL26G Taladro Neumático Reversible de 12,7mm Gu a de Diagnóstico de Aver as Problema Posibles(s) Causa(s) Acción a Tomar La herramienta funciona lentamente Acumulación de arenillas o 1. Purgue la herramienta con aceite...
- Page 21 Garantía limitada por un a o Si una herramienta neumática Westward no funcionara satisfactoriamente debido a defectos de fabricación durante el primer año posterior a su compra, devuélvala al lugar donde la compró, y sera reemplazada o reparada sin costo.
