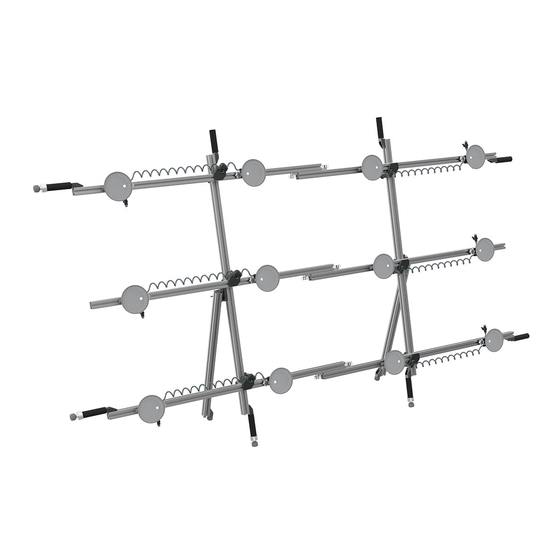

Omni cubed S3 SLIM SLAB SAVER Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Pat: www.omnicubed.com/patents

Advertisement

loading
Need help?

Need help?

Do you have a question about the S3 SLIM SLAB SAVER and is the answer not in the manual?

Questions and answers

Summary of Contents for Omni cubed S3 SLIM SLAB SAVER

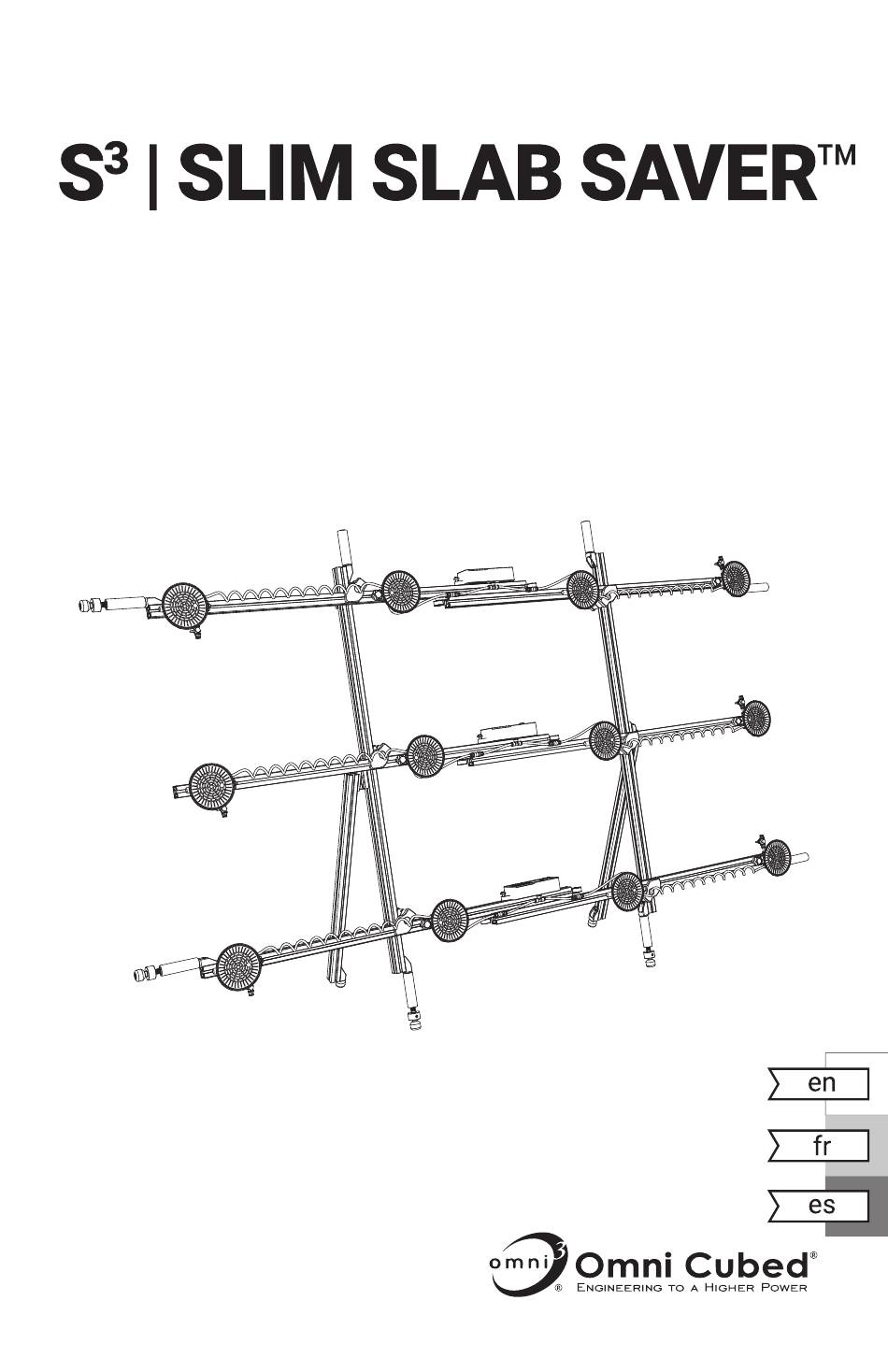

  • Page 1 Pat: www.omnicubed.com/patents...
  • Page 2 Slim Slab Saver™ 1-Rail Auto Slim Slab Saver™ 1-Rail Manual S3-1A-19 S3-1M-19 Slim Slab Saver™ 2-Rail Auto Slim Slab Saver™ 2-Rail Manual S3-2A-19 S3-SM-19 Slim Slab Saver™ 3-Rail Auto Slim Slab Saver™ 3-Rail Manual S3-SA-19 S3-3M-19 Slim Slab Saver™ User Guide: 190904...
  • Page 3 61–112” Adjustable Rail 36” Cross-brace Rail 59” Cross-brace Rail Cross-brace Clamp 6” Vacuum Cup Assembly VMP750 Vacuum Pump Smart Charger Coiled Vacuum Tubing Handle Handle with Leveler Foot Kickstand omnicubed.com...
  • Page 4 Slim Slab Saver™...
  • Page 5 a. Adjustable Rail b. Lock Knob c. Cross-brace Rail d. Vacuum Cup Assembly e. VMP750 Vacuum Pump f. Cross-brace Clamp g. Vacuum Tubing h. Kickstand i. Handle j. Handle with Leveler Foot omnicubed.com...
  • Page 6 a. Lock Knob j. Lift Handle b. Shutoff Valve k. Handle with Leveler Foot c. Valve Filter l. Leveler Knob d. Vacuum Cup m. Kickstand e. Cup Cover n. Kickstand Pin f. Vacuum Release Tab g. Vacuum Plug h. Felt Filter i.
  • Page 7 q. r. s. o. VMP750 Vacuum Pump x. Smart Charger p. Mounting Knob y. Charge Indicator LED q. Charging Connector r. Power Switch s. Battery Indicator t. Mounting Tab u. Tubing Connector v. Vacuum Tubing w. Check valve omnicubed.com...
  • Page 8 SAFETY Failure to follow Safety, Maintenance, and Instructions may result in product failure, serious injury, and/or property damage. Warning Observe weight limits: • • 70 pounds per cup (32 kg) • 200 pounds per rail (90 kg) Use only for lifting by hand: Do not use with straps, •...

  • Page 9: Maintenance

    Occasionally inspect the plungers to ensure they are clean and the rubber piston seals are moderately lubricated with petroleum jelly. • Occasionally test vacuum cup functionality. (See page 15) • Contact Omni Cubed Customer Service for troubleshooting and replacement parts. omnicubed.com...

  • Page 10: Frame Assembly

    INSTRUCTIONS Frame Assembly Adjust each rail to the desired length: Loosen both lock knobs. Extend the rail. Tighten both knobs. Adjust each cup position: Loosen the lock knob. Slide the cup assembly to the desired position. Tighten the knob. Place two or three adjustable rails on a horizontal surface.
  • Page 11 Clamp each intersection with a cross- brace clamp. Attach each handle at the desired position: Insert the T-nut into the slot at the end of a rail. Use a 3/16 inch hex key to tighten the screws. omnicubed.com...
  • Page 12 Kickstand Assembly Insert the T-nuts into the side slot of the rail. Position the kickstand so that the kickstand foot is slightly above the leveler foot. Pull the pin and extend the kickstand. Use a 3/16 inch hex key to tighten the screws.

  • Page 13: Pump Assembly

    Pump Assembly (Auto Models) On each pump, push and turn each knob to align the tab as pictured. Place the pump at the center of one of the rails with the tabs in the slot. Push and turn each knob ¼ turn. Remove the vacuum plugs from the vacuum cup assemblies.
  • Page 14 Attaching to Material (Manual Models) Close all shutoff valves and ensure all vacuum plugs are in place. For each pair of connected cups, pump the plungers while pressing the frame against the surface. Pump the plungers until the red collars remain hidden. Monitor all plungers during use and re-pump when a red collar appears.
  • Page 15 Attaching to Material (Auto Models) Close all shutoff valves. Turn on all pumps. Press the frame against the surface. Continue to press until the sound of the pumps changes to indicate that the cups are securely attached. Keep all pumps running while in use. Optionally, press in the plungers to help monitor vacuum pressure.
  • Page 16 Using Kickstands Pull the pin and extend the kickstand. Push the pin to lock the kickstand in place. Using Levelers Turn the knurled knob to raise or 3/4” lower the leveler. 19 mm Note the maximum extension. Do not extend the leveler more than ¾ inch (19 mm).
  • Page 17 Pump Recharging Plug the smart charger into a wall outlet. Use only the included smart charger. Connect the smart charger to the pump. Observe the LED on the smart charger. Red indicates charging; green indicates fully charged. Recharging requires up to 3 hours. Vacuum Cup Testing Follow these steps to determine if maintenance or replacement parts are...
  • Page 18 SÉCURITÉ Le non-respect des règles de sécurité, d’entretien, et des instructions peut provoquer une défaillance du produit, une blessure grave, et/ou un dommage de propriété. Avertissement Respecter les limites de poids: • • 70 livres par ventouse (32 kg) • 200 livres par rail (90 kg) •...

  • Page 19: Entretien

    • Tester occasionnellement le bon fonctionnement de la ventouse. (voir p. 25) • Contacter le service à la clientèle d’Omni Cubed pour résoudre des problèmes ou pour remplacer des pièces. omnicubed.com...
  • Page 20 INSTRUCTIONS Assemblage du châssis Ajuster chaque rail d’extension à la longueur désirée: Desserrer les deux vis de réglage (boutons étoiles). Étendre le rail. Resserrer les deux vis de réglage (boutons étoiles). Ajuster la position de chaque ventouse: Desserrer la vis de verrouillage. Loosen the lock knob.
  • Page 21 Fixer chaque intersection avec un serre-joint croisillon. Fixer chaque manche à la position désirée: Insérer l’écrou à enfoncer dans le trou au bout du rail. Utiliser une clé hexagonale 3/16” pour serrer les vis. omnicubed.com...
  • Page 22 Assemblage de la béquille Insérer les écrous à enfoncer dans le trou sur le côté du rail. Positionner la béquille pour que le pied de la béquille soit légèrement au- dessus du pied de nivelage. Tirer sur la tige et rallonger la béquille. Utiliser une clé...
  • Page 23 Assemblage de la pompe (Modèles automatiques) Pousser et tourner chaque pompe afin d’aligner la languette comme illustré. Placer la pompe au centre d’un des rails en insérant les languettes dans la fente. Pousser et tourner chaque bouton ¼ de tour. Enlever les bouchons à...
  • Page 24 S’attacher au matériau (Modes manuels) Fermer toutes les soupapes et s’assurer que tous les bouchons sont en place. Pour chaque paire de ventouses, pousser plusieurs fois sur la pompe manuelle activée par un doigt en pressant le châssis contre la surface. Actionner les pompes manuelles activées par un doigt jusqu’à...
  • Page 25 Attaching to Material (Auto Models) Fermer toutes les soupapes. Allumer toutes les pompes. Presser le châssis contre la surface. Continuer à presser jusqu’à ce que le son des pompes change, ce qui indique que les ventouses sont attachées correctement. Garder toutes les pompes en marche pendant l’utilisation.
  • Page 26 Utilisation des béquilles Tirer sur la tige et rallonger la béquille. Pousser sur la tige pour verrouiller la béquille en place. Utilisation des niveleurs Tourner la vis moletée pour monter 3/4” ou descendre le niveleur. 19 mm Vérifier l’extension maximale. Ne pas étendre le niveleur plus que ¾”...
  • Page 27 Rechargement de la pompe Brancher le chargeur intelligent dans une prise murale. Utiliser uniquement le chargeur intelligent fourni. Connecter le chargeur intelligent à la pompe. Regarder la lumière DEL sur le chargeur. La lumière rouge indique c’est en train de charger. La lumière verte indique que c’est complètement chargée.
  • Page 28 SEGURIDAD Al no seguir las siguientes instrucciones de seguridad, el mantenimiento y las instrucciones de uso, se pueden producir fallos en el producto, lesiones graves y/o danos a la propiedad. Advertencia • Respetar los límites de peso: • 70 libras por taza (32 kg) •...

  • Page 29: Mantenimiento

    • Pruebe ocasionalmente la funcionalidad de la ventosa. (Ver página 35) • Póngase en contacto con el servicio de atención al cliente de Omni Cubed para solucionar problemas y obtener piezas de repuesto. omnicubed.com...
  • Page 30 INSTRUCCIONES Ensamblaje del Marco Ajuste cada riel de extensión a la longitud deseada: Afloje ambas perillas de extensión. Extienda el riel. Apriete ambas perillas. Ajuste la posición de cada taza: Afloje la perilla de bloqueo. Deslice el conjunto de la copa a la posición deseada.
  • Page 31 Sujete cada intersección con una abrazadera de travesaña en cruz. Coloque cada asa en la posición desada: Inserte la tuerca en T en la ranura al final del riel. Use una llave hexagonal de 3/16 pulgadas para apretar los tornillos. omnicubed.com...
  • Page 32 Ensamblaje del Caballete Inserte las tuercas en T en la ranura lateral del riel. Coloque el caballete de manera que el pie del caballete quede ligeramente por encima del pie nivelador. Jale el perno y extienda el caballete. Use una llave hexagonal de 3/16 pulgada para apretar los tornillos.
  • Page 33 Ensamblaje de la Bomba (Modelos Auto) En cada bomba, empuje y gire cada perilla para alinear la lengüeta como se muestra en la figura. Coloque la bomba en el centro de uno de los rieles con las lengüetas en la ranura.
  • Page 34 Acoplarse al Material (Modelos Manuales) Cierre todas las válvulas de cierre y asegúrese de que todos los tapones de vacío estén en su lugar. Para cada par de vasos conectados, bombee los émbolos mientras presiona el marco contra la superficie. Bombee los émbolos hasta que los collares rojos permanezcan ocultos.
  • Page 35 Acoplarse al Material (Modelos Auto) Cierre todas las válvulas de cierre. Encienda todas las bombas. Presione el marco contra la superficie. Continúe presionando hasta que el sonido de las bombas cambie para indicar que las tazas están bien sujetadas. Mantenga todas las bombas en funcionamiento durante su uso.
  • Page 36 Uso de los Caballetes Jale el perno y extienda el caballete. Empuje el perno para bloquear el caballete en su lugar. Usando Niveladores Gire la perilla moleteada para subir o 3/4” bajar el nivelador. 19 mm Observe la extensión máxima. No extienda el nivelador más de 19 mm (¾...
  • Page 37 Recarga de la Bomba Enchufe el cargador inteligente en un tomacorriente de pared. Utilice sólo el cargador inteligente incluido. Conecte el cargador inteligente a la bomba. Observe la luz LED del cargador inteligente. El rojo indica que está cargando; el verde indica que está completamente cargado.

  • Page 38: Related Products

    RELATED PRODUCTS The VMP750 Vacuum Pump Kit includes a VMP750 Vacuum Pump and other parts needed to convert one rail from manual to automatic. Part #: VMP750-19 The Kickstand Kit allows a Slim Slab Saver™ frame to stand upright while supporting material.

  • Page 39: Customer Service

    ® omnicubed.com. Liability Omni Cubed, Inc., its affiliates, authorized distributors, officers, directors, agents, employees, or manufacturers shall not be liable for any direct, indirect, punitive, incidental, or special consequential damages, to property or life, whatsoever arising out of or connected with the use or misuse of our products.
  • Page 40 © 2019 Omni Cubed, Inc. All rights reserved. Omni Cubed, Inc. 3870 Dividend Drive Shingle Springs, CA 95682, USA Tel: 877.311.1976 omnicubed.com...
