Bedienungsanleitung
19" (47cm) 22" (55cm) 24" (60cm)

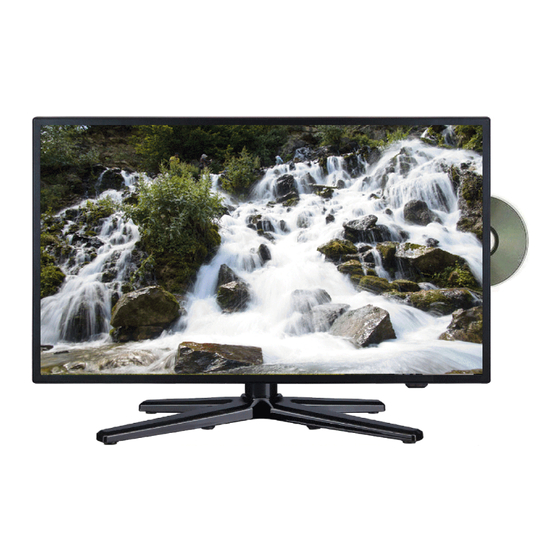

TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C,
CI+ Slot, DVD Laufwerk & Bluetooth
Model Nr.: LDDW190+ / LDDW220+ / LDDW240+
Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das
Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Reflexion LDDW190 Plus
Summary of Contents for Reflexion LDDW190 Plus
- Page 1 Bedienungsanleitung 19“ (47cm) 22“ (55cm) 24“ (60cm) TFT-LED-TV mit DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot, DVD Laufwerk & Bluetooth Model Nr.: LDDW190+ / LDDW220+ / LDDW240+ Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.
-
Page 2: Table Of Contents
Inhalt SICHERHEITSINFORMATIONEN ..............3 LIEFERUMFANG ................... 5 MONTAGE WANDHALTERUNG & STANDFUSS .......... 5 BEDIENTASTEN AM GERÄT ................ 7 ANSCHLÜSSE AM GERÄT ................8 FERNBEDIENUNG ..................8 COMMON INTERFACE / CI - STECKPLATZ ..........11 GERÄT VORBEREITEN ................12 GRUNDBEDIENUNG ................... 12 ERSTINSTALLATION .................. -
Page 3: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN. Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers. Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten. - Page 4 Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu erreichen sein. Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen. ...
-
Page 5: Lieferumfang
Säubern Sie das Gerät mit einem, weichen Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Öl Basis. Für hartnäckige Flecken können Sie einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden. Alle Abbildungen in dieser Bedienungsanleitung dienen ausschließlich als Beispiel und müssen nicht dem tatsächlichen Gerät entsprechen. - Page 6 Montage Stand-Fuß: BILD 1 Geräterückseite Mittelstück Schrauben BILD 2 Stand- Fuß Rückseite Vorderseite Schrauben Legen Sie das TV Gerät (A) mit dem Display nach unten zeigend auf einen ebenen und leicht gepolsterten Untergrund. Schrauben Sie das Mittelstück (B) mit den im Lieferumfang enthaltenen Schrauben (C) und einem Schraubendreher (nicht enthalten) an das TV Gerät.
-
Page 7: Bedientasten Am Gerät
BEDIENTASTEN AM GERÄT Die Tasten für die Nahbedienung befinden sich auf der Geräterückseite. Infrarotempfänger freihalten. Hinweis: Bitte halten Sie den Infrarotempfänger am Gerät frei. Das versperren des Infrarotempfängers kann zu Verbindungsproblemen mit der Fernbedienung führen. INPUT Eingangsquellen Menü öffnen. MENU Gerätemenü: Öffnen / Schließen CH+: Nächstes Programm... -
Page 8: Anschlüsse Am Gerät
ANSCHLÜSSE AM GERÄT POWER INPUT Netzanschluss für das Netzteil oder den 12V KFZ Adapter. (DC IN: 12V / 24V) Digitaler Audio-Ausgang für externe Audiogeräte (z.B. COAXIAL (OUT) Verstärker oder Soundbars). Anschluss für ein externes HDMI Gerät. HDMI 1 (ARC) z.B. Blu Ray-Player / Soundbar. HDMI 2 HDMI 1 ist ARC fähig. - Page 9 Ein / Aus (Standby) Ton Stumm (Ein / Aus) Bild Modus einstellen Sound Modus einstellen Sound Spur auswählen Zifferntasten Ziffernanzahl bestimmen Wechseln zwischen den letzten beiden Programmen Eingangsquelle auswählen Informationsanzeige im TV Modus Menü Navigationstasten Auswahl bestätigen Menü Öffnen / Menü schließen Sendersuchlauf Menü...
- Page 10 Wiedergabe / Pause Teletext öffnen / schließen Wiedergabe stoppen Teletext Index-Seite Zurückspulen Teletext: Verborgene Zeichen anzeigen Vorspulen Größe vom Teletext anpassen Nächster Titel Teletext Seite festhalten Vorheriger Titel Teletext: Schnellwahlleiste durchschalten Disk auswerfen EPG Menü öffnen / schließen Zwischen TV / Radio Senderliste wechseln DVD Titelauswahl Aufnahme starten...
-
Page 11: Common Interface / Ci - Steckplatz
COMMON INTERFACE / CI - STECKPLATZ Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C Common Interface / Steckplatz Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten. -
Page 12: Gerät Vorbereiten
GERÄT VORBEREITEN Kontrollieren Sie das alle benötigten Kabel, und Verbindungen bereitliegen. Schließen Sie das im Lieferumfang enthaltene Netzteil oder den KFZ Adapter in den POWER INPUT Anschluss des TV Gerätes an. Verbinden Sie das andere Ende des Netzteils oder KFZ Adapters mit der passenden Spannungsquelle. Legen Sie die im Lieferumfang enthaltenen AAA Batterien in die Fernbedienung ein. - Page 13 Stellen Sie mit den Tasten die Menüsprache (OSD-Sprache) und den Aufstellungsort (Land) ein. Drücken Sie die Taste , um die Eingabe zu bestätigen. Wählen Sie jetzt den TV Anschluss aus. Die folgenden Einstellungen stehen zu Auswahl: TV-Anschluss Antenne (DVB-T) ...
- Page 14 Satellit (DVB-S) Wählen Sie den Satelliten aus. Astra 19,2 ist voreingestellt. Kanal-Typ Alle / Frei / Verschlüsselt Service-Typ Alle / TV / Radio Wählen Sie den Provider für die Fast Scan Funktion aus. Provider Steht im Suchmodus FastScan zur Auswahl. Suchmodus Auto / Blind Scan / Standardsenderliste (Empfohlen).
-
Page 15: Eingangsquellen
EINGANGSQUELLEN Drücken Sie die Taste, um die Signalquellen angezeigt zu bekommen. Mit den Tasten wählen Sie die verschiedenen Signalquellen aus. Drücken Sie die Taste, um die Auswahl zu bestätigen. Die folgenden Anschlüsse stehen zur Verfügung: Antenne Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-T (T2HD) Antenne an den TV2 Anschluss angeschlossen haben. -
Page 16: Tv Menü
TV MENÜ Im TV Menü können Sie diverse Einstellungen für Bild / Ton und Programmeinstellungen vornehmen. Drücken Sie die Taste, um das TV Menü zu öffnen. Die folgenden Einstellungsmöglichkeiten stehen im TV Menü zur Verfügung. Kanal / Bild / Ton / Zeit / Option / Sperren KANAL Im Kanal Menü... - Page 17 Verschlüsselt Service-Typ: Alle Radio Suchmodus: Auto Blind Scan Standardsenderliste (empfohlen) Provider: Wählen Sie den Provider für die Fast Scan Funktion aus. Der Menüpunkt steht nur für Fast Scan zur Verfügung. Unicable: Unicable-Einstellungen: Stellen Sie die Unicable Einstellung Ein oder Aus.
- Page 18 Kanal-Typ: Alle Frei Verschlüsselt Service-Typ: Alle Radio Suchen: Starten den Suchlauf. Die gefundenen Sender werden der Senderliste angehangen. Qualität: Zeigt die Signalqualität an. Stärke: Zeigt die Signalstärke an. In dem Menüpunkt Analoger manueller Sendersuchlauf stehen folgende Optionen zur Auswahl.
- Page 19 Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste: Lässt den markierten Sender beim durchschalten überspringen. FAV: Markiert den ausgewählten Sender mit einem Herz. Drücken Sie die Taste, wenn das Menü geschlossen ist, um die Favoriten Liste zu öffnen.
- Page 20 DVB-T Kanalmenü Service-Typ: TV+ATV / TV / ATV Land auswählen: Automatischer Wählen Sie das Land entsprechend des Aufstellungsortes Sendersuchlauf aus. Drücken Sie die Taste, um den Suchlauf zu starten. Kanal: Wählen Sie den Kanal aus. Die Frequenz über den Signalbalken ändert sich je nach Auswahl des Kanals.
- Page 21 Rote Taste: Ausgewählten Sender löschen. Gelbe Taste: Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste: Lässt den markierten Sender beim durchschalten Programmliste überspringen. bearbeiten FAV: Markiert den ausgewählten Sender mit einem Herz. ...
- Page 22 Service-Typ: TV+ATV / TV / ATV Land auswählen: Wählen Sie das Land entsprechend des Aufstellungsortes aus. Drücken Sie die Taste, um den Suchlauf zu starten. Startet Sie die manuelle Sendersuche. Die Sender werden der Senderliste angehangen. Frequenz (KHz): ...
-
Page 23: Bild
Rote Taste: Ausgewählten Sender löschen. Gelbe Taste: Verschieben Sie einen ausgewählten Sender auf die gewünschte Position. LCN muss auf Aus stehen. Blaue Taste: Lässt den markierten Sender beim durchschalten Programmliste überspringen. bearbeiten FAV: Markiert den ausgewählten Sender mit einem Herz. ... -
Page 24: Ton
Stellen Sie die Helligkeit ein (steht nur im Bildmodus: Persönlich zur Helligkeit Verfügung). Farbe Stellen Sie die Farbsättigung ein. Schärfe Stellen Sie die Bildschärfe ein. Stellen Sie die Farbtemperatur ein. Kalt: Das Bild ist bläulich eingestellt. Farbtemperatur Normal: Das Bild ist neutral eingestellt. ... - Page 25 Balance 1 bis 50: Verlagert den Ton auf den rechten Lautsprecher bis der linke Lautsprecher bei 50 komplett deaktiviert ist. Ist die Einstellung auf Ein gestellt regelt das TV Gerät automatisch unterschiedliche Lautstärkeausgaben auf den gleichen Pegel. Autom. Lautstärke ...
-
Page 26: Zeit
ZEIT Im Zeit Menü können Sie Zeit Einstellungen Ihren Bedürfnissen anpassen und speichern. Drücken Sie die Taste, um das TV Menü zu öffnen. Wählen Sie mit den Tasten den Menüpunkt Zeit aus. Drücken Sie Sie die Taste, um in das Zeit Menü zu gelangen. Die folgenden Menüpunkte stehen im Zeit Menü... - Page 27 Diese Option ist für Menschen mit einer Gehörschwäche. Der Schwerhörigen Modus Untertitel wird automatisch aktiviert. Die folgenden Einstellungen stehen für die PVR Aufnahme zur Verfügung. Speichermedium wählen: Wählen Sie das Aufnahmemedium aus. PVR Dateisystem prüfen: Prüfen Sie ob das angeschlossene Speichermedium für die Aufnahme geeignet ist.
-
Page 28: Sperren
Stellen Sie den Aufstellungsort ein. Aufstellungsort Zu Hause Shop Stellen das Hintergrundbild für die Signalquellen ein wenn kein Signal anliegt. Blauer Bildschirm Ein: Blauer Bildschirm Aus: Schwarzer Bildschirm. SPERREN Im Sperren Menü können Sie Einstellungen zur Einschränkung der Bedienung und Festlegung bestimmter Einstellungen Ihren Bedürfnissen anpassen und speichern. -
Page 29: Epg
ausgewählt ist und Sender in der Senderliste vorhanden sind. Standard-Programm: Wählen den Sender aus mit dem das Gerät starten soll. Nur aktiv wenn als Standardquelle ATV, DVB-T, DVB-C oder DVB-S ausgewählt ist und Sender in der Senderliste vorhanden sind. Max. -
Page 30: Usb Aufnahme Programmieren
Richten Sie eine Erinnerung für eine Sendung ein. Das TV Gerät Blaue Taste wechselt automatisch das Programm wenn die TV Sendung beginnt. USB AUFNAHME PROGRAMMIEREN Stecken Sie einen leeren USB Stick oder eine Festplatte in die USB Buchse des Gerätes ein. -
Page 31: Dvd
C: USB2 D: USB1 In dem Ordner MSTPVR werden die Aufnahmen gespeichert. Wählen Sie die gewünschte Datei aus die Sie wiedergaben möchten. Auf der rechten Seite wird eine Vorschauwiedergabe gestartet. Um die Wiedergabe im Vollbild zu betrachten drücken Sie die Taste. - Page 32 Die folgenden Einstellungsmöglichkeiten stehen in dem Menü zur Verfügung. Bildeinstellungen TV System NTSC, PAL, Auto TV Typ Pan&Scan (4:3), Letterbox (4:3), Wide 19:9 (Widescreen) OSD Sprache Wählen Sie die Menüsprache aus (Deutsch ist Standard) Starten Sie den Bildschirmschoner. Das Bild des Bildschirmschoners erscheint, wenn der Player stoppt oder das Bild für einige Minuten eingefroren ist.
-
Page 33: Medien
MEDIEN Um in den Medien-Modus zu wechseln gehen Sie wie folgt vor: Drücken Sie die Taste, wählen Sie Medien aus und drücken Sie die Taste. Das Gerät wechselt in den Medien-Modus und zeigt folgende Information an. Foto Musik ... - Page 34 Nächstes Kapitel Wiedergabe stoppen. Charset Untertitel Design anpassen. Alle wiederholen Eins wiederholen Keine Wiederholung Random On: Zufällige Wiedergabe (Ein) Random Off: Zufällige Wiedergabe (Aus) Dauerschleife für die A B Wiedergabe setzen. Setze A: Startpunkt setzen.
- Page 35 Bedienleiste MUSIK Wiedergabe / Pause Zurückspulen Vorspulen Vorheriger Titel Nächster Titel Wiedergabe stoppen. Alle wiederholen Eins wiederholen Keine Wiederholung Dauerschleife für die A B Wiedergabe setzen. Setze A: Startpunkt setzen. ...
- Page 36 Wiedergabeliste Zeigt die Wiedergabeliste an. Info Zeigt Informationen über die Wiedergabe-Datei an. Drehen 90° rechts Dreht die Bild Datei im 90° Winkel nach rechts. Drehen 90° links Dreht die Bild Datei im 90° Winkel nach links. Ins Bild rein Zoomen ...
-
Page 37: Technische Daten Usb Anschluss
TECHNISCHE DATEN USB ANSCHLUSS USB Ausgangsspannung: 5V / 500mA (nicht zum Laden von externen Geräten geeignet) USB Stick. Max. 1TB USB Festplatte Max 1TB Formatierung: FAT / FAT32 und NTSF (NTSF wird nicht für aufnahmen unterstützt) Codec Media Format Anmerkung Video Audio Max. - Page 38 EINFACHE PROBLEMBEHEBUNG Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport. Keine Funktion ...
-
Page 39: Datenblatt Lddw190
DATENBLATT LDDW190+ Gerätetyp LDDW190+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1366 x 768 Bildschirmdiagonale (cm / Zoll) 47cm / 19 Zoll Sichtbare Bildschirmfläche... -
Page 40: Datenblatt Lddw220
DATENBLATT LDDW220+ Gerätetyp LDDW220+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1920x1080 Bildschirmdiagonale (cm / Zoll) 55cm / 22 Zoll Sichtbare Bildschirmfläche... -
Page 41: Datenblatt Lddw240
DATENBLATT LDDW240+ Gerätetyp LDDW240+ Hersteller Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby 0,4W / 0,5W Art des elektrischen Displays LCD /LED (Class1) Seitenverhältnis 16:9 Bildschirmauflösung (Pixel) 1920x1080 Bildschirmdiagonale (cm / Zoll) 60cm / 24 Zoll Sichtbare Bildschirmfläche... -
Page 42: Infos Zur Lagerung
INFOS ZUR LAGERUNG Luftfeuchtigkeit Lagerung und Betrieb < 80% -10°C bis +60°C Lagertemperatur Nutzungstemperatur 0°C bis 40°C VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDW190+, LDDW220+ und LDDW240+ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden. - Page 43 ENERGIE LABEL...
-
Page 46: Gewährleistung
GEWÄHRLEISTUNG... - Page 47 User manual 19“ (47cm) 22“ (55cm) 24“ (60cm) TFT-LED-TV with DVB-T/T2HD, DVB-S/S2, DVB-C, CI+ Slot, DVD drive & Bluetooth Model No.: LDDW190+ / LDDW220+ / LDDW240+ Read the entire manual for the TV carefully before using the unit. Keep the instructions in a safe place for future reference.
- Page 48 SAFETY INFORMATION IMPORTANT SAFETY INSTRUCTIONS - PLEASE READ CAREFULLY BEFORE USE. Follow the safety instructions on the back of the television. Warning to prevent electrical shock. Do not remove any of the covers. No user serviceable parts in the device. Have the device serviced by qualified personnel. This symbol indicates important operating / maintenance instructions for this device in the operating instructions.
- Page 49 Pull the power cord out of the socket by the plug. Never pull on the power cord itself, it could be damaged and cause a short circuit. When using a multiple socket, do not connect too many devices to the multiple socket to avoid overloading.
- Page 50 television in such a way that no objects can swivel into the device. Make sure that no objects are placed in front of the remote control receiver of the TV set. This can mean that the device can no longer be operated with the remote control. SCOPE OF DELIVERY ...
- Page 51 Assembly TV stand: PICTURE 1 Back view Middle piece Screws PICTURE 2 TV-stand Back Front Screws Place the TV set (A) on a flat and lightly padded surface with the display facing downwards. Screw the centre piece (B) to the TV set using the screws (C) supplied and a screwdriver (not included).
- Page 52 CONTROL BUTTONS ON THE DEVICE The buttons for the local control are on the back of the device. Keep the infrared receiver clear. Note: Please keep the infrared receiver on the device free. Blocking the infrared receiver can lead to connection problems with the remote control. INPUT Open the input sources menu MENU...
- Page 53 CONNECTIONS POWER INPUT Mains connection for the power supply unit or the 12V car adapter. (DC IN: 12V / 24V) Digital audio output for external audio devices (e.g. COAXIAL (OUT) amplifiers or soundbars). HDMI 1 (ARC) Connection for an external HDMI device. e.g. Blu Ray player / soundbar.
- Page 54 REMOTE CONTROL The remote control uses infrared waves (IR). Point the remote control in the direction of the TV set. If the remote control is out of range or out of angle, the remote control may not work properly. On / Off (Standby) Mute (On / Off) Set picture mode Set sound mode...
- Page 55 Play / Pause Open / close teletext Stop playback Teletext index page Rewind Teletext: Show hidden characters Fast forward Adjust the size of the teletext Previous Title Teletext page hold Next Title Teletext: Switch through quick selection bar Eject disc Open / close EPG menu Switch between TV / Radio station list Start recording...
- Page 56 COMMON INTERFACE / CI – SLOT This television is equipped with a CI + slot and supports the following digital standards: DVB-T / T2HD, DVB-S / S2 and DVB-C Common interface / slot The CI slot (CI +) was designed to accept conditional access modules (CAM) and smart cards and thus to be able to access Pay TV and other services.
- Page 57 PREPARE THE DEVICE Check that all required cables and connections are available. Connect the car adapter included in the scope of delivery to the POWER INPUT of the TV set. Connect the other side of the car adapter to the appropriate voltage source. Insert two AAA batteries into the supplied remote control.
- Page 58 Use the buttons to set the menu language (OSD language) and the installation location (country). Press the button to confirm the entry. Now select the TV connection. The following settings are available: TV connection DTV (DVB-T) Cable (DVB-C) ...
- Page 59 Press the button to go to the next menu. Satellite Auto Tuning Setting Satellite Select the satellite. Astra 19.2 is preset. Channel Type All / Free / Scramble Service Type All / TV / Radio Select the provider for the Fast Scan function. Can only Provider selected in the FastScan search mode.
- Page 60 Once the search is complete, you have finished the initial installation. TV playback starts with the first TV channel. INPUT SOURCES Press the button to display the signal sources. Use the buttons to select the various signal sources. Press the button to confirm the selection.
- Page 61 TV MENU In the TV menu you can make various settings for picture / sound and program settings. Press the button to open the TV menu. The following setting options are available in the TV menu. Channel / Picture / Sound / Time / Option / Lock CHANNE In the channel menu you can adapt the program settings to your needs and save them.
- Page 62 Radio Scan Mode: Auto Preset (recommended) Provider: Select the provider for the Fast Scan function. The menu item is only available for Fast Scan. Unicable: Unicable-Setting: Off / On Userband / SRC Addr.: Select the user band that matches the multiswitch, LNB. ...
- Page 63 Search: Start the search. The stations found are added to the station list. Quality: Indicates the signal quality. Strength: Indicates the signal strength. The following options are available in the menu item Analogue manual station search. Storage to: ...
- Page 64 Satellite: Normally, no setting needs to be made in this menu. Adjusting the settings is only recommended for experienced users. Red button: Delete selected satellite. Yellow button: Add a satellite. OK button: Opens the settings of the selected satellite. The following Satellite Edit settings can be viewed and edited in the menu.
- Page 65 Channel: Select the channel. The frequency above the signal bar changes depending on the selection of the channel. DVB-T Manual Tuning Signal bar: Indicates the signal strength. Press the button to start the search. The following options are available in the menu item ATV Manual Tuning.
- Page 66 are not included in the scope of delivery and must be purchased separately from the reception provider. Set the 5V antenna power for external antennas at the 5V antenna power connection "TV2 DVB-C / T2HD)" On or Off. LCN: Set the LCN On or Off. If LCN is set to On, the yellow button is not displayed in the Program edit menu.
- Page 67 Select the program number on which the station should be saved. Sound System: Color System: Automobile SECAM Current: Select the current station to be changed. Search: To start the search, select Search and press the button.
- Page 68 PICTURE In the picture menu you can adjust and save the picture settings according to your needs. Press the button to open the TV menu. Use the buttons to select the Picture menu item. Press the button to enter the Picture menu. The following menu items are available in the Picture menu: The following preset picture modes are available in Picture Mode.
- Page 69 The following preset sound modes are available in Sound mode. Standard (fixed sound mode) Music (fixed sound mode) Sound Mode Movie (Fixed sound mode) Sports (fixed sound mode) User (equalizer can be adjusted manually). Adjust the 5 band equalizer to your needs. The equalizer is only Equalizer available in the Personal sound mode.
- Page 70 Switches the integrated loudspeaker on or off when the device is Main Speaker connected to a Bluetooth device. Set the output format for the digital audio output. Auto SPDIF Mode TIME In the time menu you can adjust and save time settings to suit your needs. Press the button to open the TV menu.
- Page 71 Subtitle Language Set the preferred subtitle language to be selected automatically. This option is for people with a hearing loss. The subtitle is Hearing Impaired activated automatically. The following settings are available for PVR recording. Select Disk: Selelect the recording medium. Check PVR File System: ...
- Page 72 Set the background image for the signal sources when there is no signal. Blue Screen On: Blue screen Off: Black screen. LOCK In the lock menu you can adapt and save various general settings to suit your needs. Press the button to open the TV menu.
- Page 73 Default Volume: Set the volume at which the device should start. Copy Data To USB: Export the set hotel mode settings and the channel list. Copy Data From USB: Import the exported hotel mode settings and channel list.
- Page 74 Note: Formatting erases all data from the USB memory. The USB storage device is now prepared for recording. Instant recording Press the button on the remote control and the recording will start. Press the button to end the recording. A query appears. ...
- Page 75 Select the menu items in the disc settings menu. Select / confirm menu item Rewind / Fast forward Previous chapter / Next chapter Play / pause Stop playback Eject disc Opens the disc settings menu. Return to the disc menu during playback. Select the disc subtitle during playback.
- Page 76 Audio settings Audio Set Stereo, Mono L, Mono R, Mix Mono General setting Please select the desired Disc language for the DVD sound. 1) The selected language will be automatically selected for playback. AUDIO LANGUAGE 2) The languages vary greatly depending on the DVD. You can also change the language during playback with the AUDIO button.
- Page 77 Previous chapter / Next chapter Play / pause Stop playback Switch to media mode. Note: To switch back to TV mode, press the button and select DVB-T, DVB-C or DVB-S. Start USB playback: Select a USB file that you want to play. A preview playback starts.
- Page 78 Normal playback Step Forward Frame-by-frame playback. Goto Time Jump to a specific playback point. Zoom into the picture Zoom 1 (normal) Zoom IN Zoom 2 Zoom 4 Zoom 8 Zoom out of the picture. Zoom OUT Zoom 1/2 ...
- Page 79 Info Displays information about the playback file. Goto Time Jump to a specific playback point. Control bar: PHOTO Play / pause Previous picture Next picture Stop playback. Repeat All Repeat One Repeat None ...
- Page 80 TECHNICAL DATA USB CONNECTION USB output voltage: 5V / 500mA (not suitable for charging external devices) USB Stick size: Max. 1TB USB Fhard drive: Max 1TB Format: FAT / FAT32 and NTSF (NTSF not for USB record) Codec Media Format Remark Video Audio...
- Page 81 EASY TROUBLESHOOTING If the screen fails or the performance drops significantly, check the TV set using the following instructions: Also check connected devices to find the source of the problem. If the screen still does not work as expected, contact customer support. No function ...
- Page 82 DATA SHEET LDDW190+ Device type LDDW190+ Manufacturer Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "off" / standby 0,4W / 0,5W Type of electrical display LCD /LED (Class1) Aspect ratio 16:9 Screen resolution (Pixel) 1366 x 768...
- Page 83 DATA SHEET LDDW220+ Device type LDDW220+ Manufacturer Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "off" / standby 0,4W / 0,5W Type of electrical display LCD /LED (Class1) Aspect ratio 16:9 Screen resolution (Pixel) 1920x1080...
- Page 84 DATA SHEET LDDW240+ Device type LDDW240+ Manufacturer Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "off" / standby 0,4W / 0,5W Type of electrical display LCD /LED (Class1) Aspect ratio 16:9 Screen resolution (Pixel) 1920 x 1080...
- Page 85 INFORMATION ON STORAGE AND OPERATION Humidity storage and operation < 80% -10°C to +60°C Storage temperature Usage temperature 0°C to 40°C SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, UltraMedia GmbH & Co. Handels KG declares that the radio equipment type LDDW190+, LDDW220+ and LDDW240+ is in compliance with Directive 2014/53 / EU.
- Page 89 WARRANTY...
