SensoIRIS WSOU IS-R Quick Start Manual

Installation Instruction
EN
ATTENTION: Read carefully this installation Instructions before
installing the device! This manual is subject to change without notice!

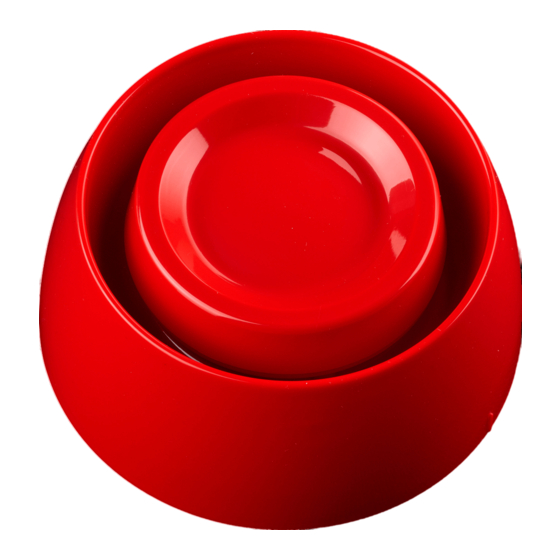

SensoIRIS WS
isolator module designed for installing in addressable fire alarm systems
supporting TTE communication protocol. The device is powered on from the
panel and can be controlled via the communication protocol.
The sounder SensoIRIS
ceiling or wall mounting and WSB IP65 for wall mounting (refer to manual
18020861 for details).
SensoIRIS WSOU IS-R

Installation Instructions

Intelligent analogue addressable Attention: Power off the loop circuit before installing the SensoIRIS
WSOU IS-R addressable sounder!
fire alarm sounder
1. Choose the proper place for installation of the device.
with built-in isolator module
2. Set the device address using SensoIRIS Programmer or directly from
addressable fire panel. The address must be in the range from 1 to 250.
3. Mount the fire base on the ceiling or on the wall of the protected
premises using fixings according the mounting surface.
4. Connect the base to the fire panel using the wiring diagram.
17
5. Insert the device into the base and rotate clockwise until it drops into
1293
place - the short mark on the base fits with that on the sounder body.
DoP No: 005
Continue to rotate the sounder until its mark coincides with the long mark on
Tested by EVPU
the base - a click is heard.
1139e/01
6. Program the device parameters. Choose in consecutiveness from the
Teletek Electronics JSC
control panel:
sounder, as enter address, loop and zone number - the panel automatically
Address: 14A Srebarna Str,
will recognize the type of the device. Choose the button
1407 Sofia, Bulgaria
the additional settings menu.
7. Test the sounder for proper operation.
EN 54-3:2001

Warranty

EN 54-3:2001/A1:2002
All devices carry on a warranty valid from the date of manufacture.
EN 54-3:2001/A2:2006
of manufacture can be checked by the code
de vice . The date is printed numbers - YY MM
EN 54-17:2005
represent the year and the last two - the month. For example: The date code
EN 54-17:2005/AC:2007
"20 07", means the device is manufactured in July, 2020.
To return goods for warranty service, please contact with your local
Sounder Type: A distributer for details.
Essential characteristics Performance
Performance under fire
Pass
Technical Specifications / Technische Daten / Технически Характеристики
conditions
Operational reliability Pass Operating Voltage Range . . . . . . . . . . . . . . . . . Versorgungsspannung . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC (Nom. 27VDC)
Nominal consumption (stand-by) . . . . . . . . . . . Auslegungsspannung (im Ruhemodus) . . . . . . Номинална консумация (в покой) . . . . . . . . . . . . . . . . <500μА@27VDC
Durability:
Maximal consumption (main tone type 27): . . . Maximaler Verbrauch (Haupttontyp 27): . . . . . . Максимална консумация (основен тип на звука 27):
Temperature resistance Pass
- low volume level . . . . . . . . . . . . . . . . . . . .
Humidity resistance Pass
- high volume level* . . . . . . . . . . . . . . . . . . .
Maximal consumption (other tone types): . . . . . Maximaler Verbrauch (anderer Tontyp): . . . . . . Максимална консумация (друг тип звук):
Shock and vibration
Pass
- low volume level . . . . . . . . . . . . . . . . . . . .
resistance
- high volume level . . . . . . . . . . . . . . . . . . . .
Corrosion resistance Pass
Consumption with activated isolator . . . . . . . . . Verbrauch bei einem aktivierten Isolator. . . . . . Консумация при задействан изолатор. . . . . . . . . . . . . <15mA
Resistance to ingress Pass
Power volume (main tone type 27): . . . . . . . . . Ausgangsleistung (Haupttontyp 27):. . . . . . . . . Изходна мощност (основен тип на звука 27):
Electrical stability Pass - low volume. . . . . . . . . . . . . . . . . . . . . . . . .
- high volume* . . . . . . . . . . . . . . . . . . . . . . .
Power volume (other tone types): . . . . . . . . . . . Ausgangsleistung (anderer Tontyp): . . . . . . . . . Изходна мощност (друг тип звук):
!
Dimentions /
- low volume. . . . . . . . . . . . . . . . . . . . . . . . .
Abmessungen /
- high volume . . . . . . . . . . . . . . . . . . . . . . . .
Number of tone types . . . . . . . . . . . . . . . . . . . . Tonanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Размери
Supported communication protocol . . . . . . . . . Unterstütztes Kommunikationsprotokoll . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . ТТЕ
Wire Gauge for terminals . . . . . . . . . . . . . . . . . Leitungsquerschnitt. . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . 2.5mm
Relative humidity resistance . . . . . . . . . . . . . . . Temperaturbeständigkeit . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . (93 ± 3)% @ 40°C
Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Farbe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . red/rot/червен
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ABS
* Note: Approved to EN 54-3 only! / *Hinweis: Zertifizierung nach EN54-3! / * Забележка: Одобрено според изискванията на EN 54-3!
Isolator Module Technical Specifications / Technische Parameter des Isolators /
Технически характеристики на изолатора
116 mm
Vmax . . . . Max. line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Max. Spannung im Loop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Vnom . . . . Nom. line voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Auslegungsspannung im Loop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
Vmin. . . . . Min. line voltage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Min. Spannung im Loop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vso max . . Max. voltage at which the device isolates* . . . . . . . . . . . . . . . . Max. Spannung, bei der das Device den Loop unterbricht* . . . . . . . . . . . . . . . . . . . Макс. напрежение, при което устройството прекъсва кръга* . . . . . . 7.5V
Vso min . . Min. voltage at which the device isolates* . . . . . . . . . . . . . . . . Min. Spannung, bei der das Device den Loop unterbricht* . . . . . . . . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга*. . . . . . . 5.9V
Vsc max . . Max. voltage at which the device reconnects** . . . . . . . . . . . . Max. Spannung, bei der das Device den Loop wiederherstellt* . . . . . . . . . . . . . . . . Макс. напрежение, при което устройството възстановява кръга** . 6.7V
Vsc min . . Min. voltage at which the device reconnects** . . . . . . . . . . . . . Min. Spannung, bei der das Device den Loop wiederherstellt* . . . . . . . . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга** . . 5V
Ic max . . . Max. rated continuous current with the switch closed . . . . . . . . Max. Dauerstrom bei geschlossenem Schlüssel (ununterbrochenem Loop) . . . . . . Макс. продължителен ток при затворен ключ (непрекъснат кръг) . . 0.7A
Is max . . . Max. rated switching current (e.g. under short circuit). . . . . . . . Max. Strom der Wahlleitung (z.B. beim Kurzschluss). . . . . . . . . . . . . . . . . . . . . . . .
II max . . . . Max. leakage current with the switch open (isolated state) . . . . Strom bei Lekage beim geöffneten Schlüssel (unterbrochener Loop) . . . . . . . . . . . T
Zc max . . . Max. series impedance with the switch closed . . . . . . . . . . . . . Max. Serienimpedanz bei geschlossenem Schlüssel (ununterbrochenem Loop). . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг) . . . 0.12Ω@28VDC; 0.15 @15VDC
18020192; RevE; 01/2022
* Note: Switches from closed to open / Schaltet vom geschlossenen zum offenen Zustand /
** Note: Switches from open to closed / Hinweis: Schaltet vom geschlossenen auf offenen Zustand / Забележка Превключва от отворено към затворено състояние
OU IS-R is n addressable Wall Mount Sounder with built-in а
WS OU IS-R is compatible with fire bases B124 for
System - Programming - Devices - Loop. Find the installed
MORE to enter in
The date
marking on the b ack of the
. The first two numbers
- niedrige Stufe . . . . . . . . . . . . . . . . . . . . . .
- hohe Stufe* . . . . . . . . . . . . . . . . . . . . . . . .
- niedrige Stufe . . . . . . . . . . . . . . . . . . . . . .
- hohe Stufe . . . . . . . . . . . . . . . . . . . . . . . . .
- niedrige Stufe . . . . . . . . . . . . . . . . . . . . . .
- hohe Stufe* . . . . . . . . . . . . . . . . . . . . . . . .
- niedrige Stufe . . . . . . . . . . . . . . . . . . . . . .
- hohe Stufe . . . . . . . . . . . . . . . . . . . . . . . . .
Installationsanleitung
DE
ACHTUNG: Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie mit der
Installation beginnen! Der Hersteller behält sich das Recht auf Änderungen ohne
vorherige Ankündigung vor!
SensoIRIS WSOU IS-R its ein adressierbare Sirene für Wandmontage mit eingebautem
Isolator. Die Sirene ist auf Nutzung in adressierbaren Brandmeldesystemen, die ein
TTE-Kommunikationsprotokoll unterstützen, ausgelegt. Das Device wird vom
Bedienfeld gespeist und kann über das Kommunikationsprotokoll gesteuert werden.
Die Sirene SensoIRIS WS OU IS-R ist mit B124 Sockeln zur Deckenmontage und mit
WSB IP65 zur Wandmontage anwendbar (siehe 18020861).
Installationsanleitung
Achtung: Vor Installation der Sirene SensoIRIS WSOU IS-R die
Spannungsversorgung des Kreises ausschließen!
1. Wählen Sie einen passenden Montageort für das Device aus.
2. Legen Sie die Adresse des Moduls über den SensoIRIS Programmierer oder im
Bedienfeld fest. Die Adresse muss in der Reichweite von 1 bis 250 einschließlich sein.
3. Sockel an der Raumdecke mithilfe von Schrauben und Dübeln in Abhängigkeit
von der Montagefläche befestigen.
4. Die elektrische Installation erfolgt nach dem beigefügten Schaltplan.
5. Das Device in den Sockel einsetzen und im Uhrzeigersinn drehen, bis es in den
Führungskanälen reinpasst – die kurze Markierung des Sockels deckt sich mit der
Markierung des Gehäuses. Weiter drehen, bis sich die Markierung der Sirene mit der
langen Markierung des Sockels deckt und Sie das Klicken beim Einrasten hören.
6. Programmieren Sie zusätzlich die Device-Parameter. Wählen Sie im Bedienfeld
folgende Elemente in der angegebenen Reihenfolge: System – Programmieren –
Devices – Loop. Das installierte Device durch Eingabe der Adresse, der Kreisnummer
und der Zone finden – der Typ des Devices wird vom Bedienfeld automatisch
anerkannt. Die Taste ANDERE bedienen, um das Menü mit den zusätzlichen
Einstellungen zu öffnen.
7. Testen Sie die Funktionsfähigkeit der Sirene und der Blitzleuchte.
Garantie
Alle Devices verfügen über eine Garantie, die ab Herstellungsdatum gilt. Das
Herstellungsdatum ist auf dem Aufkleber auf der Rückseite des Geräts vermerkt. Die
beiden ersten Ziffern stehen für das Jahr und die letzten zwei Ziffern für den Monat.
Beispiel: "20 07" bedeutet, dass das Device im Juli 2020 hergestellt worden ist.
Für Reparaturen oder Umtausch im Rahmen der Garantie wenden Sie sich bitte an
Ihren lokalen Händler.
- ниско ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5mА
- високо ниво* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <16.5mА
- ниско ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <4mА
- високо ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <10mА
- ниско ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 80dB (A) ± 6dB @ 1m
- високо ниво* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 92dB (A) ± 5dB @ 1m
- ниско ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75-85dB ± 3dB @ 1m
- високо ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80-95dB ± 3dB @ 1m
Забележка Превключва от затворено към отворено състояние :
:
BG EN Инструкция за инсталиране
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към
инсталиране на устройството! Производителят си запазва правото за
промени без предизвестие!
SensoIRIS WSOU IS-R е адресируемa Сирена за стенен монтаж и вграден модул
изолатор, предназначенa за използване в адресируеми пожароизвестителни
алармени системи, поддържащи комуникационен протокол TTE. Устройството
получава захранване от панела и може да бъде контролиранo чрез
комуникационния протокол.
Сирена SensoIRIS WS OU IS-R е съвместимa основи B124 за монтаж на таван или
стена и WSB IP65 за монтаж на стена (за подробности се запознайте с описание
18020861).
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WSOU IS-R!
1. Изберете подходящо място за монтаж на устройството.
2. Установете адреса на устройството посредством SensoIRIS Programmer или
чрез панела. Адресът трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте основата на тавана или стената на помещението, като подберете
винтове и дюбели според монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
5. Поставете устройството в основата и го завъртете по посока на часовниковата
стрелка до попадане в направляващите канали - късият маркер на основата
съвпада с този на корпуса. Продължете да въртите докато маркерът на сирената
съвпадне с дългия маркер на основата - чува се щракване.
6. Програмирайте параметрите на устройството. Изберете последователно от
панела: Система - Програмиране - Устройства - Кръгови. Намерете
инсталираното устройство, като зададете адрес, номер на кръг и зона - панелът
разпознава автоматично типа на устройството. Изберете бутон Друго, за да влезете
в менюто за допълнителни настройки.
7. Тествайте сирената за правилна работа.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата
на производство е отбелязана с печат на гърба на устройството, с цифри - ГГ MM.
Първите две цифри представляват годината, а последните две - месеца на
производство. Пример: "20 07", означава дата на производство Юли 2020.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален
дистрибутор.
A-weighted sound level diagram/ A-bemessenes Diagramm der Lautstärke/
!
А-претеглена диаграма за сила на звука
165°
86dB
135°
90dB
95dB
!
Installation / Инсталиране
IP21C (ЕN 54-3)*
IP65 (EN 60529)**
2
Indoor use* /
Innenmontage* /
Вътрешен монтаж*
* When used with base B124/ Bei Anwendung eines Sockels B124/ При използване на основа B124
** When used with base WSB IP65 (Tested by EVPU)/ Bei Anwendung eines Sockels WSB IP65/
При използване на основа WSB IP65
Минимално напрежение в кръга . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Макс. комутируем ток (например при късо съединие) . . . . . . . . . . . 1.8A
ок на утечка при отворен ключ (прекъснат кръг) . . . . . . . . . . . . . . . 16mA
1m
15°
86dB
45°
105° 75°
91dB
96dB
-10°C ÷ +50°C ~183g
Outdoor use** /
Außenmontage** /
Външен монтаж**
16V
Ω
