Summary of Contents for SDJ FASTER SP8

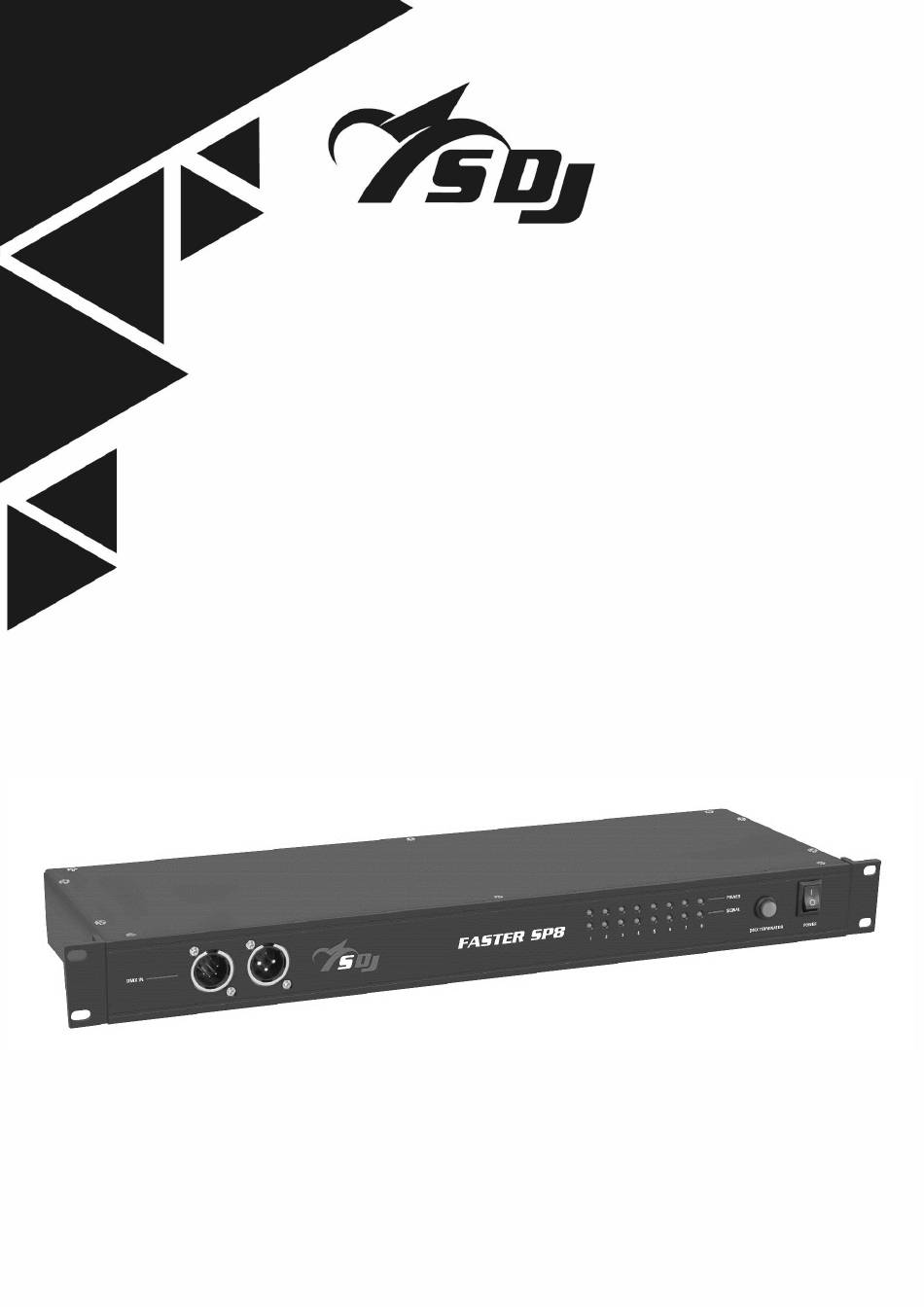

- Page 1 FASTER SP8 8 CHANNELS DMX SPLITTER Order code: SG FASTERSP8 MANUALE UTENTE USER MANUAL...
-
Page 2: Table Of Contents
Rev. 01-04/19 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 5 4. INSTALLAZIONE ED ACCENSIONE p. 6 5. ISTRUZIONI PER L'USO p. 7 6. MANUTENZIONE p. 8 7. SPECIFICHE TECNICHE p. 8 INDEX: 1. -
Page 3: Introduzione
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. -
Page 4: Istruzioni Di Sicurezza
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. -
Page 5: Apertura Confezione E Controllo
COLLEGAMENTO ALLA RETE DI ALIMENTAZIONE Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato. Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali l'apparecchio è progettato, come indicato nella targhetta dei dati elettrici. Tale targhetta indica anche la potenza assorbita a cui è... -
Page 6: Installazione Ed Accensione
VISTA ANTERIORE VISTA POSTERIORE 1 – DMX input XLR3/XLR5 1 – Power IN 2 – Led alimentazione linee DMX 2 – Fusibile 3 – Led stato canali DMX 3 – Uscite DMX da 1 a 8 4 – Pulsante terminatore 4 –... -
Page 7: Istruzioni Per L'uso
4.3 - COLLEGAMENTO ALLA CATENA DMX Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate. Le terminazioni devono essere effettuate con connettori maschio/femmina tipo XLR a 3 pin. -
Page 8: Manutenzione
6. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un’aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata. -
Page 9: Introduction
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. -
Page 10: Safety Instructions
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. -
Page 11: Opening And Control
CONNECTION TO THE MAINS The electrical connection must be carried out by a qualified electrician. Ensure that the mains frequency and voltage correspond to those for which the equipment is designed, as shown in the electrical data label. This label also shows the power consumption that is necessary to refer to evaluate the maximum number of devices to be connected to the electricity line, in order to avoid power overloading. -
Page 12: Installation And Switch On
FRONT VIEW REAR VIEW 1 – DMX input XLR3/XLR5 1 – Power IN 2 –DMX power led 2 – Fuse 3 –DMX signal led 3 – Output DMX from 1 to 8 4 – Terminate button 4 – Link XLR3 and XLR5 5 –... -
Page 13: Setup
4.3 - CONNECTION TO THE DMX CHAIN Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120Ohm characteristic impedance and low capacity (SAGITTER SG DMX3 – SG DMX5). Do not use microphone cable or other cable with different characteristics than those specified. Terminations must be made with male / female XLR 3-pin connectors. -
Page 14: Maintenance
6. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. Any damaged part, must be replaced with original spare parts.
