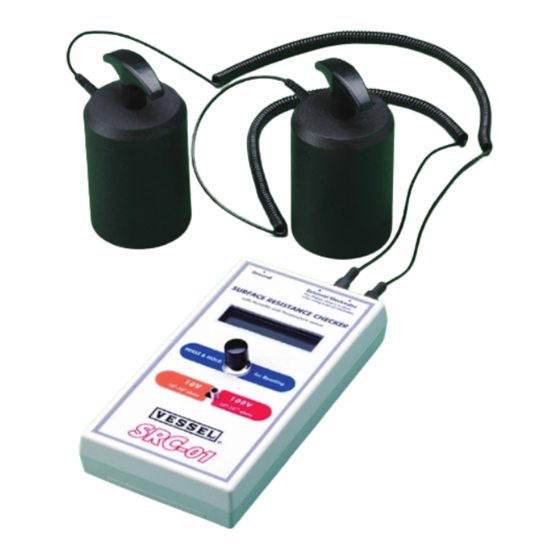

Vessel SRC-01 Instruction Manual

Surface resistance checker
Hide thumbs

Advertisement

Quick Links

Download this manual
表面抵抗計
No, SRC-01
Surface Resistance Checker
○ご使用の前に、この取扱説明書をお読みください。
○お読みになった後はいつでも使用できるように大切に保管してください。
●安全にお使いいただくために ····························· 2
●製品の特長 ············································· 3
●本体仕様 ··············································· 4
● 測定結果の抵抗値について ······························ 6
● 測定をおこなう前に ···································· 6
● 測定方法 ··············································· 7
● メンテナンス、保管 ··································· 11
● 異常時の処置 ·········································· 11
● 保証書 ················································ 12
目
次
─取扱説明書─

Advertisement

loading
Need help?

Need help?

Do you have a question about the SRC-01 and is the answer not in the manual?

Questions and answers

Related Manuals for Vessel SRC-01

Summary of Contents for Vessel SRC-01

  • Page 1: Table Of Contents

    表面抵抗計 ─取扱説明書─ No, SRC-01 Surface Resistance Checker ○ご使用の前に、この取扱説明書をお読みください。 ○お読みになった後はいつでも使用できるように大切に保管してください。 目 次 ●安全にお使いいただくために ····························· 2 ●製品の特長 ············································· 3 ●本体仕様 ··············································· 4 ● 測定結果の抵抗値について ······························ 6 ● 測定をおこなう前に ···································· 6 ● 測定方法 ··············································· 7 ● メンテナンス、保管 ··································· 11 ● 異常時の処置 ·········································· 11...

  • Page 2: 安全にお使いいただくために

    ■安全にご使用いただくために 安全上のご注意 本製品をご使用の前に本書を必ず熟読してください。 熟読された後はいつでも活用できるように大切に保管してください。 ●ここに示した注意事項は、危険の大きさにより次の２段階に区分して表示しています。 取り扱いを誤った場合、死亡または重傷を負う可能性が想定される場合 警告 取り扱いを誤った場合、 傷害を負う可能性および物的損害の発生が想定される場合 注意 絵表示の例 この記号は、行為を「禁止」する内容です。 この記号は、行為を「強制」する内容です。 注意 急激に温度変化する環境や結露する場所では使用しないでください。故障のおそ 禁止 れがあります。 水、油、溶剤がかかるような場所や湿気の多い場所、粉塵の多い場所で使用しな 水濡禁止 いでください。本体に著しい損傷や故障の恐れがあります。 液晶パネル部に荷重をかけたり押したりしないでください。 禁止 衝撃や激しい振動を与えないようにしてください。 禁止 ケースを開けたり、改造、加工を加えたりしないでください。感度、精度などの 禁止 性能が損なわれます。 禁止 本書を理解できるまでは、製品の設置、使用、保守をしないでください。 必ず守る 本書は簡単に参照できるように、製品のそばに保管してください。...

  • Page 3: 製品の特長

    ■製品の特長 特長 ●スリムでコンパクトを実現 ・本体重量は 340ｇ（006Ｐ角型電池 1 個含む） 。軽量コンパクト設計により、お取り扱いが簡単です。 ・本体だけで表面抵抗率が測定できます。 ●プローブ付 ・ＩＥＣ61340-4-1 基準のプローブが付属しています。点間抵抗、接地間抵抗、体積抵抗が測定できま す。 ●キャリングケース付 ・測定に必要な物が全て収納できるキャリングケースが持ち運びに便利です。 ●温度、湿度を測定 ・本製品では表面抵抗値と同時に、温度/湿度も測定することができます。 （※ 温度、湿度の値は参考値です。精度の保障は致しておりません。 ） ●幅広い抵抗値を測定 ・測定電圧を切り変えて 10Ｖで 1.0×10 ～1.0×10 Ω、 100Ｖで 1.0×10 ～2.0×10 Ωまで測定できま す。ご要望に応じて、検査成績書および校正証明書を作成致します（有償） 。また、検査成績書およ び校正証明書は 1.5×10 ～1.0×10 Ωになりますのでご了承ください。 ●簡単測定 ・測定ボタンスイッチを長押しすると測定値がディスプレイに表示されます。自動電源オフ機能付き で、電池の消耗を抑えます（約 20 秒後に自動ＯＦＦ） 。 用途...

  • Page 4: 本体仕様

    ■製品の仕様 製品の概要 適合規格 IEC61340-4-1, JIS-C2170 測定範囲 1.0×10 ～2.0×10 Ω（Ω/□） 10V (R ＜ 1.0×10 ΩまたはΩ/□) 印加電圧 100V (R ≧ 1.0×10 ΩまたはΩ/□) 表示部 LCD3 桁[ 3.14 e10 ohms/sq ] → 3.14×10 Ω/□ R < 10 ; ±80%, ≦ R < 10 ; ±10%, R ≧...
  • Page 5 ■製品仕様 外観図と各部名称...

  • Page 6: 測定結果の抵抗値について

    ■測定結果の抵抗値について 本製品での測定結果は、指数表示になります。指数表示された数値と各単位との関係は以下のように なります。 指数表示と単位 Ω 1 kΩ(キロオーム) Ω 10 kΩ Ω 100 kΩ Ω 1 MΩ (メグオーム) Ω 10 MΩ Ω 100 MΩ Ω 1,000 MΩ = 1 GΩ (ギガオーム) Ω 10,000 MΩ = 10 GΩ Ω 100,000 MΩ = 100 GΩ Ω...

  • Page 7: 測定方法

    ■測定をおこなう前に 測定コードの接続 本体に接続 ① 点間抵抗を測定する時は下の図の①の端子部に点間抵抗／接地間抵抗測定用カールコード端末の モノラルプラグを接続します。このコードの反対側端末のバナナプラグを付属のプローブに接続し てください。 ② 接地間抵抗を測定する時も同様に①の端子部に接続します。カールコード端末のモノラルプラグを 接続します。このコードの反対側端末のバナナプラグの内、１本を付属のプローブに接続し、もう 一本には付属のワニ口クリップまたはアリゲータクリップを付けて、導電性マット等の接地端子に 接続してください。 ※ Ground（アース接続部）の端子は、本機を接地する際にご使用ください。 プローブに接続 下の図の接続部にバナナジャックを接続します。どちらの接続端子部を使用しても構いません。 ■測定方法 １）表面２点間抵抗 ① 付属のプローブ 2 つをカールコード（P7.本体に接続①を参照）用いて本体と接続します。被測定 物を表面抵抗率 1.0×10 Ω/□以上の絶縁性平板等の上に置き、次の図のように被測定物の上にプ ローブを配置（点間距離：0.3±0.01ｍ程度）して、２点間の表面抵抗を測ります。 ② ディスプレイに値が表示されるまで測定ボタンを長押ししてください。 （抵抗値によっては測定時間が長くなることもあります） ③ 測定はまず 10V で測定してください。1.0×10 Ω以上の抵抗値の場合は、[ CHANGE TO 100V]と いう表示ができます。その場合は、印加電圧切換スイッチを 100Ｖ側にして再度測定をおこなって ください。また、10V の測定時でも e06 や e07 等の表示が出る場合がありますが、その場合は、印 加電圧切換スイッチを...
  • Page 8 ■測定方法 試験方法； IEC61340-4-1 を参考 測定ボタンを押している間、測定値は表示され続けます。ボタンを放してからも約２０秒間値が保持 ／表示されます（測定値が表示される前の[ Please hold． ． ．]の時に測定ボタンを離した場合も約 ２０秒間[ Please hold． ． ．]が表示されます） 。 また、測定ボタンから指を離したあと、測定値が表示されている時であっても、再度測定ボタンを押 すと、前の測定値はクリアされ、再測定状態に入ります。尚、同じ場所で再測定を繰り返しても、測 定数値はまったく同じ値にはなりません。測定条件のわずかな変化によって、測定結果もわずかです が変化します。 ２）接地/接地可能接続点間抵抗 ① 本体に２本のカールコード（P7.本体に接続②を参照）を接続します。被測定物を表面抵抗率 1.0 ×10 Ω/□以上の絶縁性平板等の上に置きます。 次の図のように被測定物の上にプローブを１個置 き、このプローブに１本のカールコードを接続します。もう１本のカールコードの端末のバナナプ ラグにワニ口クリップまたはアリゲータクリップを付け、接地用端子または接地可能点に接続しま す。プローブと接地端子までの距離は 1.0ｍ程度にしてください。 導電性の床等を直接測定する場合は、測定したいポイントにプローブを置き、そのプローブと接地 端子との間の抵抗値を測定します。 ② ディスプレイに値が表示されるまで測定ボタンを長押ししてください。 （抵抗値によっては測定時間が長くなることもあります） ③ 測定はまず 10V で測定してください。1.0×10 Ω以上の抵抗値の場合は、[ CHANGE TO 100V]と...
  • Page 9 ■測定方法 ３）表面抵抗率 ① 被測定物を表面抵抗率 1.0×10 Ω/□以上の絶縁性平板等の上に置き、下の図のように本体をその 被測定物の上に置いて、表面抵抗率を測ります。 （単位;Ω/□） ② ディスプレイに値が表示されるまで測定ボタンを長押ししてください。 （抵抗値によっては測定時間が長くなることもあります） ③ 測定はまず 10V で測定して下さい。1.0×10 Ω以上の抵抗値の場合は、[ CHANGE TO 100V]とい う表示が出ます。その場合は、印加電圧切換スイッチを 100Ｖ側にして再度測定をおこなってくだ さい。また、10V の測定時でも e06 や e07 等の表示が出る場合がありますが、その場合は、印加電 圧切換スイッチを 100Ｖ側に切り換えて再度測定を実施してください。 ディスプレイに表示された値が、被測定物の表面抵抗率です。 （単位;Ω/□） ４）体積抵抗 ① 表面抵抗率 1.0×10 Ω/□以上の絶縁性平板等の上に付属のステンレスプレートを置き、 その上に 被測定物を置きます。カールコードを用いて２つのプローブと本体と接続します。 （P7.本体に接続 ①を参照）下の図のようにプローブ１個を付属のステンレスプレートの上に置き、もう１個を被測 定物の上に置きます。...
  • Page 10 ■測定方法 ディスプレイ表示部 測定時の表示 液晶表示部① 測定中です。 液晶表示部② 湿度と温度が表示されます。 抵抗が未測定なので長押をつづけてください。 液晶表示部③ 抵抗値が表示されます。 ※ 測定する際には測定ボタンスイッチを長押しします。 （長押ししないと測定できません。 ） ※ 表面抵抗、接地間抵抗を測定する際にも抵抗の単位は[ ohms/sq]と表示されますが、実際 の単位は（ohms）です。 その他の表示 測定中の抵抗値が１ｋΩ以下の場合、本製品では測定できませ ん。 測定抵抗値が高いので 100V に変更してください。 測定抵抗値が低いので 10V に変更してください。 測定の抵抗値が 2.0×10 Ω超えていますので、本製品では 測定できません。 エラーの表示 測定用のコードを接続し間違えた時、 電池の残量が少ない時に表示されます。 また、約 20 秒間操作をしないと自動的に電源がＯＦＦになります。 （自動パワーＯＦＦ）...

  • Page 11: メンテナンス、保管

    メンテナンス メンテナンス 測定部やプローブにゴミや埃が付着すると実際より高い測定値が表示される場合があります。測定 前や測定後に、IPA や純粋なアルコールで湿らせた布を用いて、本体やプローブの導電性ゴム部を 拭いてください。 保管方法 本体やプローブにゴミや埃など付着を防ぐ為に、付属のキャリングケースに入れ保管してください。 ■異常時の処置 注意 異常時の処置 次のような場合は使用しないでください。火災や感電のおそれがあります。 禁止 ・コードが痛んだり熱くなったりしている。 ・落下や衝撃によって損傷している。 電池を外す 異常時は電池を取外し、使用を止めてください。 分解禁止 分解は絶対におこなわないでください。 不良や異常のままで使用した場合、製品の故障や事故の原因となりますのですみやかに修理を依頼し てください。 修理はお買い上げの販売店にご相談ください。 注意 保管 次のような場所には保管しないでください。故障のおそれがあります。 ・本体に著しい振動や衝撃が加わる場所 ・仕様に示された範囲を超える高温多湿な場所 ・結露する場所 禁止 ・急激な温度変化のある場所 ・可燃性の溶剤や粉塵等、引火や爆発のおそれのある場所 ・ホコリ・粉塵・煙が多い場所 ・水・油・薬品等がかかる場所 ・強電界・強磁界が発生する場所...

  • Page 12: 保証書

    ■保証書 お買い上げいただき誠にありがとうございました。 保証期間内に取扱説明書、本体ラベルなどの注意書きに従って正常な状態で使用していて故障した場合には、 本書の記載内容に基づいて無償修理いたします。 保証期間内に故障した場合は、お買い上げの販売店にご依頼ください。 保証期間中でも次のような場合には有償修理となります。 １）誤った使用方法、取り扱い上の不注意によって生じた損傷や故障 ２）不当な修理や改造によって生じた損傷や故障 ３）火災、地震、水害、落雷その他天災地変、ガス害、塩害、公害や異常電圧などによって生じた損傷や故障 ４）お買い上げ後の移動や輸送によって生じた損傷や故障 ５）本書の紛失、所定事項の未記入または字句を書き換えられた場合 本書は再発行いたしませんので紛失しないよう大切に保管してください。 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ●この保証書は、本製品の故障に対する無償修理または交換を保証するものであって、本製品の使用または使用 不能によって生じた損害に対して当社が責任を負うものではありません。 ●この保証書は、明示した期間、条件のもとにおいて無償修理をお約束するものです。したがってこの保証書に よってお客様の法律上の権利を制限するものではございません。 型式 SRC－01 保証期間 お買い上げ日より 1 年間 弊社では製品シリアルナンバーにて出荷日の管理をおこなっております。 お名前 〒 お客様 ご住所 電話番号 販売店 店名/住所/電話番号...
  • Page 13 Instruction Manual Surface Resistance Checker No, SRC-01 ■ For Your Safety···························································· P.14 ■ Features ····································································· P.15 ■ Product specifications ················································· P.16 ■About resistance values of measured results ··················· P.18 ■Before measuring ························································· P.18 ■ Measurement procedure ··············································· P.19 ■ Maintenance ······························································· P.23 ■...

  • Page 14: For Your Safety

    PROHIBITED fluctuations or dewing. This kind of environment can lead to breakdown. Do not use SRC-01 in highly damp places or anywhere it may be exposed to water, oil, solvent or other liquids. Contact with moisture can result in electric DO NOT WET shock or breakdown.

  • Page 15: Features

     With a carrying case  The carrying case in which all items of SRC-01 are stored is useful to carry the product.  Temperature and humidity are measurable  This product can also measure temperature/humidity at the same time as a surface resistivity value.
  • Page 16 ■ Product specifications Product outline Conformity IEC61340-4-1, JIS-C 2170 standards: Measurement Ω(Ω/sq.) 1.0 x 10 to 1.0 x 10 range: Ω or Ω/sq. 10 V: R < 1.0 x 10 Applied voltage: 100 V: R ≥ 1.0 x 10 Ω or Ω/sq. LCD 3digits [ 3.14 e10 ohms/sq] →...

  • Page 17: Product Specifications

    ■ Product specifications...

  • Page 18: About Resistance Values Of Measured Results

    ■About resistance values of measured results The measured results of this product are exponential notation. The following indicates the relation between units and values by exponential notation. Units and exponential notation Ω 1 kΩ(kilo-ohm) 10 kΩ Ω 100 kΩ Ω 1 MΩ...

  • Page 19: Measurement Procedure

    ■ Before measuring Connecting the measurement cord  When measuring the point-to-point resistance, connect the curled cord terminals, mono plugs, for measuring the point-to-point resistance (or resistance to ground) to the terminals  as shown in the illustrations below. Connect the banana plugs of the opposite terminal of this cord to the provided probes.
  • Page 20 ■ Measurement procedure Test method: Refer to IEC61340-4-1 While pressing the measurement button, the measurement value is being displayed. The value is being held and displayed for about 20 seconds after releasing the button. (Also, if the button is released when [ Please hold ...
  • Page 21 ■ Measurement procedure 3) Surface resistivity  Put an object to be measured on an insulation plate etc. whose surface resistivity is 1.0 x 10 Ω/sq. or more. Place the body on the object to be measured as shown in the illustration below, and measure the surface resistivity.
  • Page 22 ■ Measurement procedure Display Indication during measurement LCD display  In measuring LCD display  Humidity and temperature are displayed. Continue to press and hold because the resistance has not been measured. LCD display  The resistance is displayed. * When measuring, press and hold the measurement button switch. (If not pressing and holding, the measurement does not start.) * Even when measuring the surface resistance and the resistance between grounds, the unit [ ohms/sq].

  • Page 23: Maintenance

    ■Maintenance Maintenance If dust and dirt becomes attached to probes or the measurement part, the product could display a higher value than real one. Wipe the body and the conductive rubber of the probe before and after measurement using clothes moisturized with IPA or pure alcohol. Storing To prevent dust and dirt from becoming attached to the body and probes, store the product in the provided carrying case.
  • Page 24 VESSEL receives notice during the warranty period. Defective products must be returned to VESSEL Osaka Japan with proof of purchase date. And if your unit is out of warranty, VESSEL will quote repair charges necessary to ship your unit freight prepaid to where you have originally purchased.
