Mcoplus WMU96 User Manual

Uhf wireless microphone system
Hide thumbs

Advertisement

Quick Links

Download this manual

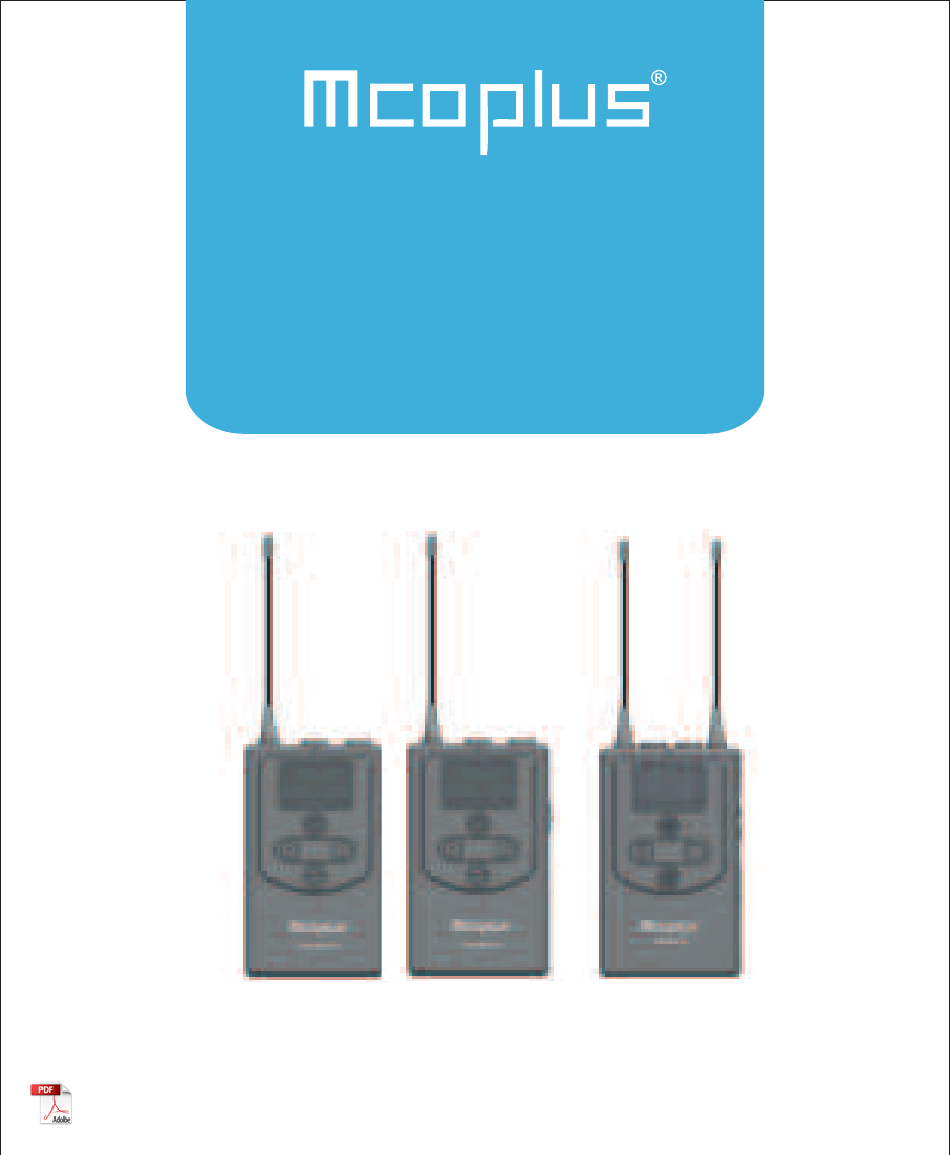

UHF Wireless
Microphone System
WMU96
Transmitter
Receiver
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the WMU96 and is the answer not in the manual?

Questions and answers

Summary of Contents for Mcoplus WMU96

  • Page 1 UHF Wireless Microphone System WMU96 Transmitter Receiver User Manual...

  • Page 2: Main Features

    Foreword Thanks for purchasing MCOPLUS UHF-WMU96 wireless microphone UHF-WMU96 is an wireless microphone with dual-transmitter triggered by one receiver,it utilizes UHF wireless FM technology and high-resolution lattice screen,16-level adjustable volume,and integrated into LCF( Low Cut Filter Mode) Auto-scanning, Auto IR Channel-match,stereo / mono switchable audio mode, RF...
  • Page 3 Notice Please keep this product in dry environment; The antenna will affect the working distance. Please protect the antenna and avoidany man-made damage; Do not expose the device in rain or humid environment, otherwise there will be a danger of short circuit; When using auto IR sync, please stay within 60cm, otherwise the signal may be too weak and the sync will not be successful;...

  • Page 4: Multiple Selections

    Multiple Selections： WMU96(A)=2TX + RX Transmitter(Tx) Receiver(Rx) Transmitter(Tx) WMU96(B)=TX + RX Transmitter(Tx) Receiver(Rx) Accessories: 3.5mm Mic Input Cable 3.5mm-3.5mm Output Cable 3.5mm-XLR Output Cable Cold Shoe Belt Clip User Manual...
  • Page 5 Components Group 1 Antenna Group 2 Antenna Group PowerWorking Status Indicator Light Group 1-group1 and 2-Group 2 exchanging switch Power Switch SET Function Button LCD Screen 3.5mm Audio Output Socket 3.5mm Monitoring Socket Function Selection Button + Function Selection Button - IR Sensor 1/ 4Cold boots fixed hole Belt Clip...

  • Page 6: Battery Installation

    Battery Installation Transmitter and receiver is powered by 2 AA batteries, please follow the steps to install the battery: 1.To open the battery cover door, you have to press the door.(please follow the arrow direction 2.Take the battery pack door out. 3.Install the batteries to the compartment according to its positive and negative poles, and then put it back in the microphone body.
  • Page 7 Function Button Instruction Power On / Off Long Press Power / Muting Button Lavalier Muting Mode（This function is only Transmitter for transmitter, when the mute / Receiver Short Press function is turned on and the screen is lighted up） Exit Enter/ the function menu Long Press...
  • Page 8 WMU96 LED Indicator Light Instruction green light Power full Power half red light POWER Power low red light flash green light Power full green light flash Power half POWER Power low red light flash...
  • Page 9 Installation and Usage Lavalier Transmitter 1.Insert the 3.5mm audio input line into MIC socket 2.Long press the power button to turn on the transmitter...
  • Page 10 After the channel matching with the receiver,it could check whether transmitter is work normally according volume bar display Mic gain 12dB 16d B 19dB 24d B CH -96 520.000MHz Audio dynamic display bar 4. Connect the belt clip to the connection hole...
  • Page 11 Receiver 1.Connect the receiver to the video device through the cold shoe 2. Insert the 3.5mm-3.5mm audio OUTPUT line into the OUTPUT port, and insert the headphone into the 3.5mm monitoring socket for real-time monitoring, then long press the power button to turn on the receiver Please refer to screen operation instruction for channel matching.

  • Page 12: Receiver Operation

    Receiver Operation Manually adjust the receiver channel 1/2 Long press button into setting page SETTINGS CH01 Channel 1 Channel 2 Volume 1 (Main Page) (Main Page) 1.Adjust frequency of channel 1/2 by button Short press choose channel 1, then press choose frequency.
  • Page 13 2.1/2 Volume Short press choose Volume1, then press adjust volume. Volume1 Volume1 SETTINGS Volume 1 ..VOL 01 VOL 16 Volume 2 Short press choose Volume2, then press adjust volume. Volume2 Volume2 SETTINGS Volume 1 ..VOL 01 VOL 16 Volume 2 3.
  • Page 14 Short press choose Auto scan2, then Auto scan automatically Auto scan 2 SETTINGS Auto scan 2 Auto scan 1 ..Scanning:96 Scanning:00 Auto scan 2 Automatically scan and ensure the best frequency according to the environment for users' reference 4.IR Sync 1 / 2 Selection Short press choose “IR Sync 1 ,Receiver automatically...
  • Page 15 Short press choose “IR Sync 2 ,Receiver automatically ” paired with transmitter 2 frequency IR Sync 2 SETTINGS IR Sync 1 IR sync start IR Sync 2 the Channel Through Infrared Sync During matching, don't shield the infrared receiving screen of the transmitter against the receiver.
  • Page 16 6.Power Lock Short press choose “Power lock”, then press choose Disable/Enable. SETTINGS POWER LOCK CH01 Power lock Disable Enable (Home page) When open power lock, power button is lock,it will not power off when long press power button. (avoid misoperation power off ） If want return normal, operate as this: long press SET button Select the power button lock...
  • Page 17 8.Audio output mode “Stereo/mono”adjustment Short press choose “Output”, then press choose mode. OUTPUT SETTINGS CH01 Output Mono Mono mode Stereo CH01 Stereo mode 9.System Language Short press choose “Language（语 言）”, then press choose mode. SETTINGS LANGUAGE English Language(语言） 中文 10.Reset to Defaults Short press choose “Reset”, then press choose mode.
  • Page 18 11.Version Short press button to Version display page SETTINGS VERSION Version V0.1.0.1...
  • Page 19 Components and Instruction Antenna Power Working Status Indicator Light Channel 1 or Channel 2 Radio Exchanging Switch Power / Muting Button SET Function Button LCD Screen MIC External Input Function Selection Button + Function Selection Button - IR Sensor 1/4 Mounting Hole Belt Clip LINE IN External Input AA Battery Comp a rt m e n ts...
  • Page 20 Emitter screen description 1Group Normal recording Muting(Unlocking) 2Group Muting(Locking) Muting Power Indication CH -9 6 Channel 520.250MHz Channel Frequency Audio dynamic display bar...
  • Page 21 Operation Instruction Manually Adjust the Channel of Transmitter Long press button to setting displsy page SETTINGS Channel CH-96 Power lock 520.250MHz (Main Page) 1.Group 1 / 2 Selection Short press enter “ Channel ” , then press choose frequency. Group 1 Carrier frequency, 520.25MHz~554.45MHz CHANNEL CHANNEL SETTINGS...

  • Page 22: Power Lock

    2.Group 1/2 Adjustment Slide Switch Button：turn to channel 1/Channel 2 3. Power Lock Short press choose “ Power lock ”, then press choose “Disable/Enable” SETTINGS POWER KEY LOCK Channel CH- 96 Disable Power lock 520.250MHz Enable (Home page) When open power lock, power button is lock,it will not power off when long press power button.
  • Page 23 4.Mic gain Mic gain Short press choose “ ”, then press choose Microphone gain effect. MIC GAIN SETTINGS Mic gain LCD Light Low cut 12dB 16dB 19dB 24dB 5.Backlight “Lighting time/turn off”Adjustment Short press choose “ LCD Light ”, then press choose mode SETTINGS LCD LIGHT...

  • Page 24: Input Mode

    6.Low cut On/OFF”Settings Short press button to “Low Cut Filter” display page SETTINGS LOW CUT Low cut Low cut off Low cut on Low cut function low-cut function will filter out the low-frequency part of the audio source, such as the chirping and crowd noise, and the main audio source will be more crisp.Appropriately remove the low frequency part of the sound, reduce the ambient noise of the low frequency part, to make sound more clean and clear.
  • Page 25 8.RF Power Short press choose “ RF power ”, then press choose mode. RF POWER SETTINGS RF power Middle High 9.System Language Short press enter “Language（语言）”, then press choose mode. SETTINGS LANGUAGE English Language(语言） 中文 10.Reset to Defaults Short press enter “...

  • Page 26: Product Technical Specifications

    Product technical specifications Transmitter TX Channels 520.250MHz~554.450MHz Group 1 Carrier frequency 556.100MHz~591.300MHz Group 2 Carrier frequency Transmit power 17 d B m Receiver RX Channels Group 1 Carrier frequency 520.250MHz 554.450MHz 556.100MHz 591.300MHz Group 2 Carrier frequency...
  • Page 27 Transmitter Spec. Channels Groups 1 or 2 520.25 MHZ- 591.30MHz Wireless Frequency Signal to Noise Ratio ≥70dB Stray Radiation -60dB 40mW Transmitter <10 ms Sound delay Antenna 1/4 Wavelength Wire Antenna ±5kHz（-60dBV，1kHzinput) Reference deviation Audio Distortion ≤0 . 5% Reference Audio Input Level -40dB(Microphone Input,0dB descrease）...
  • Page 28 Receiver Spec. Channels 1 and 2 Groups Wireless Frequency 520.25 MHZ- 591.30MHz Antenna 1/4 Wavelength Wire Antenna - 10dB Audio Output Level 87mW(32Ω） Headphone Output Level - 95dB Receiver Sensitivity Signal to Noise Ratio ≥70dB Sound delay <10 ms 40Hz-18kHz(+/-3dB) Frequency Respond Reference deviation ±5kHz（-60dBV.input1kHz)
  • Page 29 前言 感 谢 您购买 麦瑞 斯 U H F - W M U9 6 无 线麦克 风; U HF- WMU 96是 一 款 一 拖 二 塑 料 材 质 无 线 麦 克 风,采 用U H F无 线 调 频 技 术 及 高 清 点 阵 屏, 双...
  • Page 30 注 意事项 请在干燥环境中对该产品进行储存. 天线会影响工作距离，请保护好天线并勿进行人为损坏. 不要在 雨中 或潮 湿环 境中 使用该设备,否则 会有短路的危险. 进行红外对码时,请保持在60cm距离之内,否则可能会导致通讯过弱,对码不成功. 进行立体声/单声道 切换时,请在使用前提前设置好,避免在使用过程中切换带 来的短暂电池干扰. 工作距离会受到周围环境的影响，使用过程中请尽量保持环境空旷无干扰, 并关闭机身自身的W IFI. 近距离使用该产 品时 ，建 议将 此产 品R F强度设为"LOW "，可降低功耗增强续航. 用 于手机拍摄时,客户须单独购买TRS-TRRS 音频转换线,并注意将手机模式设 置为"飞行模式"以避免 来电干扰. (不支持部分 安卓 系统 的原生态录音系 统,建 议此时于第三方AP P模式下使用) 包 装清单 主体: 发射器(T X) 接收器(RX )
  • Page 31 搭配选择 ： WMU96(A)=2TX + RX 发 射 器( T X ) 发 射 器( T X ) 接 收 器( RX ) WMU96(B)=TX + RX 发 射 器(T X) 接 收 器( R X ) 产品清 单: 3.5mm Mic音 频 输入线...
  • Page 32 部件介 绍说 明 接收器 通道天线1 通道天线2 电源工作状态指示灯 ½ 1- -2组音频通道切换 ½ 开/关按键 SET功能菜单选项 液晶显示屏 3.5mm音频输出接口 3.5mm监听接口 功能调节按键+ 功能调节按键- 红外对码IR窗口 1/4冷靴固定孔 腰带夹 AA电池仓...
  • Page 33 安 装电池 发射器和接 收器都由两个AA电池供 电,要 安装电池,请 遵循以下 步骤： 1 .打开电 池舱,滑动电池仓向内 （沿箭 头 方向,即 方 向） 2.取出电池舱 3 .按电池仓内电池的极性与 电池仓的 指示安 装,将电池插 入电池仓 内， 然 后将电 池 仓放回在原来的 位置。 注意 请确保 麦克 风关 闭， 因为在 信 号传输期 间 取出 电 池 舱可 能会 导致 高噪 音 。 电池...
  • Page 34 按 键说明 长按 开机/关机 领夹发射器 静音 开关/静音 按键 /接收器 （此 功能仅针 对发射器、 短按 静音功能开启并且屏幕 点亮后生效 ） 长按 进入/退出设置菜单 SET 功 能菜 单选 项 1 .确定所选功能 短 按 2.退出功能调节菜单 功能调节按键+ 功能调节(+) 功能调节按键- 功能调节(-) 信号 强度 高/低 切换作 用 ： 信号强度高时，无线工作距离可达80-1 20 m,功耗较高，电 池使用时 间短； 信...
  • Page 35 安装与使用 发射器 1.把3.5m m音 频 输 入 线 插 入M IC插 口 2.长按电源开关打开 发射器...
  • Page 36 3.将MI C对准音源,根据屏幕上的音量指示条检 测发射器是否正常工作（如下图） 麦克 风 增益 12d B 16dB 19dB 24d B C H- 96 554.000MHz 音 频动 态显示条 4 .把腰 带 夹接到连接孔...
  • Page 37 接收器 1.通过冷靴 把接 收器 与录 影设备连 接 2 .通过3. 5m m-3.5mm 音频输出线插入OUTPUT接口把接收器与录影设备连接， 把耳机插入3. 5m m监听 接口进行 实时监听，长按电源 开关打开 接收器. 频道 匹配 请见 屏幕操作部分 (包含此产品) 发射器与接 收器进 行频 道匹配 成功 后,即可使 用 接收器屏显说明 2组通道信号强度 1组通道信号强度 接收器电量 CH01 2组通道 频道 1组通 道频 道 组通道发射...
  • Page 38 接 收器操作说明 手动 调节 接 收 器1/ 2通 道 的 频 道 长按按键 进入系统设置界面 系统 设置 1组通 道 CH01 2组通 道 1组音量 （主界面) 1.使用 按键选择本机1 /2组通道 短按 按键选 择“ 组通道 ”,再按 调节频道 系 统设置 1组 通道 1组通道 1组通 道 ..频...
  • Page 39 2.1/ 2通道 音 量 调 节 短 按 按键选择“ 组音量 ”,再按 调节音量 1组音 量 1组 音量 系统设置 1组 音量 ..音 量 01 音量 16 2 组音量 短按 按键选择“2组 音量”,再按 调节音量 2组音量 2组 音量 系统 设置 1组音量 ..音 量 01 音量...
  • Page 40 短按 按钮 调整到“2组自动扫描”界面 系 统设置 2组 自 动扫描 2组自 动扫描 1组自 动扫描 ..扫描中:00 扫描中:96 2组自 动扫描 系统会根据环境自动 扫描 ，选择合适的频道供用户参考 4.红外 对码 短按 按键选择“1组红外同步 ” 1组红 外 同步 系统 设 置 1组 红外同步 红外同步开始 2组 红 外同步 红外 对码示意图 对码的时候接收器要对着发射器的红外接受窗，不...
  • Page 41 短按 按键选择“2组红外同步” 2组 红外同步 系 统 设置 1组 红外同步 红 外同步开 始 2组红外同步 红外对码示意图 对码的时候接收器要对着发射器的红外接受窗，不能被遮挡住 ½ 1- -2组音频通道切换 ½ 1- -2可选择组1,组1和组2,组2 侧面滑动键 ½...
  • Page 42 6.电源按键 锁定 短按 按键选择“电源按键锁定”,再按 调节 电源 按键锁 定 系统设 置 CH01 电源按键锁定 关 闭 启 用 (主界面) 接收器:当电 源键 锁定时,长按电源键不会关机(避免误操作关机), 其他功能键正常. 如需恢复长按SET 电源按键锁定 关闭 7.背景灯 光“点亮 时间/关闭” 调节 短按 按键选择“背光灯”,再按 调节界面 系统设置 背 光灯 延时20 秒 背光 灯 延时40 秒 常...
  • Page 43 8.系 统输 出 设 置 短按 按键选择“输出设置”,再按 调节界面 系 统 设置 输 出 CH01 输 出 设置 单 声道 单声道 立 体声 CH01 立体声 9.系 统语言选择 短按按钮 调整到Language(语言）界面,再按 调节 语言 系统设置 English (语言）Language 中 文 10.恢复出 厂设置 短按 按键选择“恢复出厂设置”,再按 调节 恢复...
  • Page 44 发射 器功 能说明 发射器部件介绍说明 通道天线 电源工作状态指示灯 2组音 频 通 道 切 换 开/关 按键 SET功能菜单选项 液晶显示 屏 3.5mm麦克风接 口 功能调节按键+ 功能 调节按键- IR红外窗口 1 /4冷靴固定孔 腰带夹 Line i n 插 孔 AA电池仓...
  • Page 45 发射 器屏 显说明 电源键锁启用 正常录音 1组通道 静音 电源键锁关闭 2组通道 发射端电量 CH -9 6 频道 554.450MHz 频率 音频动态显示条...
  • Page 46 操 作说明 手动 调节 发 射 器 的 频 道 长按按键 进入设置界面 系 统设置 频道设置 CH-96 电源键锁 520.250MHz (主界面) 1.手 动设置 频 道 短按 按键选 择“ 频道 设置”,再按 调节频 道, Group1 554.450MHz 频 道载波频率 (520.25MHz~ 系 统设置 频 道 频道 频道设置...
  • Page 47 4.麦克风增益 麦克风增 益 短按 按键选择“ ”,再按 调节 麦克风增益 系统设 置 麦克风增 益 背光灯 低切开关 12dB 16dB 19dB 24dB 5. 背光灯 背光灯 短按 按键选择“ ”,再按 调节 系统设置 背 光灯 麦克风增益 延 时 20秒 背光灯 延时 40秒 低切开关 常亮 关闭...
  • Page 48 1-2组音频通道切换 1-2可选择组1,组2打开 侧面滑动键 3. 电源键锁 短按 按键选择“电源键锁”,再按 调节“关闭/启用” 系统 设置 电 源按键锁 频道 设置 CH- 96 关 闭 电源 键锁 520.250MHz 启用 (主界面) 发射器:当电源键锁定时,长按电源键不会 关机(避免误操作关机),其 他功能键 正常,短按电 源键也有静 音Mute效果. 如需 恢复 长按SET 电源按键锁定 关闭...
  • Page 49 6. 调节低切开关 低切开关 短按 按键选择“ ”,再按 调节“关闭/打开” 系统 设置 低切 开 关 低切 开关 关闭 低切 输入 设置 打开 低 切 射频 功率 低切 功能作用 ： 低切功能开启会把音源低频部份过滤掉，比如 野外昆虫 的鸣叫声和 人群的噪音，主音源也会更清脆,针对声 音低频部分进行适当切除， 降低低频部分环境噪音，使声音更加干净 清晰； 7. 输入 设置 发射器可根据需求选择"LIN E IN /MIC" LINE IN 麦克风输入模式是针对麦克风音源输入；...
  • Page 50 8. 射频功率 短按 按键选择“射频功率”,再按 调节 “低/中/高” 系 统设置 射 频功率 低 切开关 低 输入 设置 中 射 频功率 高 9.系统语言 选择 短 按按 钮 调整到L anguage(语言）界面,再按 调节 语言 系统设 置 English (语言）Language 中文 10.恢复 出 厂 设 置 短 按按 钮 调整到恢复出厂设置,再按...
  • Page 51 产品 技 术 规 格 领夹发射器TX 频道数 Group 1 载波 频率 520.25MHz~554.450MHz 556.100MHz~590.300MHz Group 2 载波 频率 1 7d B m 发射功率 接收器RX 频道数 Group 1 载波 频率 520.250MHz 554.450MHz 556.100MHz 590.300MHz Group 2 载波 频率...
  • Page 52 发射器规格 通道 数量 通道组数 1 或 2 520.25 MHZ- 591.30MHz 频率 范围 信噪 比 ≥70dB 杂散 抑 制 -60dB 40mW 发 射功率 声 音延迟 <10 ms 1/ 4波长 天线 ±5 k H z（-6 0 d BV，1kHz输入) 参考偏 差 失真度 ≤0 . 5% 参考音...
  • Page 53 接 收器规格 通道 数 量 1 和 2 通 道组数 520.25 MHZ- 591.30MHz 频 率 范围 1/4波 长 天线 音频输出 电平 -10dB 耳机输出电平 8 7 mW (32 Ω 接收灵敏度 -95dB 信噪比 ≥70dB <1 0 m s 声音 延迟 频 率响应 40Hz-18kH z( + / -3 d B ) 参考...
  • Page 54 WWW.MCOPLUSHK.COM HONGKONG MCOPLUS TECHNOLOGY CO., LIMITED RM 1902 EASEY COMM BLDG 253-261 HENNESSY ROAD WANCHAI HK TEL:+86-755-89325423 info@mcoplus213.com Made in China...
