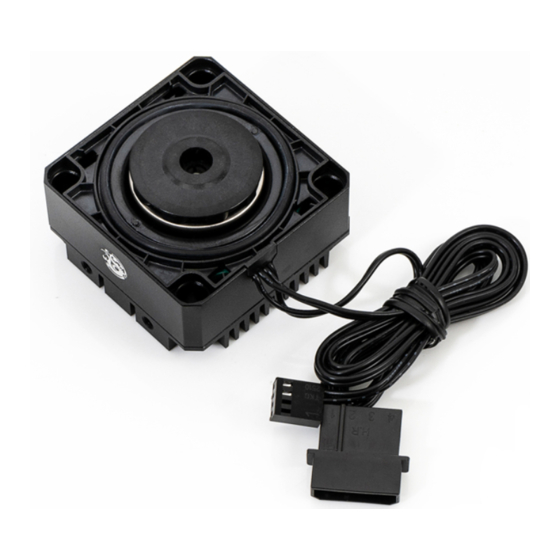

Bitspower DDC 4.2 Pump PWM
Dimension
Installation
Vertical
1
You can connect the PWM+Tach cable to any fan slot on the motherboard. And then the speed of the pump can be controlled by the fan PWM function. If not,
there will be no PWM and data display function.
2
The power cable should connect to the power supply to make the pump work.
If you only connect the Power Cable to the power supply, the pump will run at full speed.
Troubleshooting
If the pump doesn't operate, please replug the pump in several
times until it works normally.
If it still doesn't work, it is probably blocked by particles.
Drain the system and remove the pump housing. Open the pump
by removing the four housing screws at the bottom.
Remove the housing and pull out the rotor.Clean the rotor with a
clean cloth and purge all dirt from the pump housing.
Dimension In:mm
Horizontal
PWM+TACH cable
POWER cable
[ 1 ]
instruction manual
V2
Not permitted Upside down
SPECIFICATION
Max. flow
Max. head
Rated voltage
Rated current
Power consumption
Noise level
Max. temperature
9.6 LPM
4.34 M
12V DC
1.33 A
16 W
≦ 40dBA
70° C
Advertisement
Table of Contents
Related Manuals for Bitspower BP-DDCPLS42-PWM
Summary of Contents for Bitspower BP-DDCPLS42-PWM
- Page 1 Bitspower DDC 4.2 Pump PWM Troubleshooting Dimension If the pump doesn't operate, please replug the pump in several times until it works normally. If it still doesn't work, it is probably blocked by particles. Drain the system and remove the pump housing. Open the pump by removing the four housing screws at the bottom.
- Page 2 24-hour leaking test with only the pump connected to the power supply. Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
- Page 3 使用說明書 Bitspower DDC 4.2 Pump PWM 外觀尺寸 故障排除 假如水泵未運作， 請重新插拔電源數次直至正常運行。 仍持續未運作，有可能被顆粒阻塞。 將水排除並拆下四顆螺絲，移除水泵上蓋。 將轉子取出用乾淨的布做清潔並清除上蓋汙垢。 單位 :mm 安裝方式 直立 水平 禁止顛倒置放 PWM+TACH cable 規格 最大流程 9.6 LPM POWER cable 最大揚程 4.34 M 額定電壓 12V DC 額定電流 1.33 A 輸入功率 16 W 噪音...
- Page 4 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的 情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏 水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品 顏色與配件以實物為準。 當使用測氣產品測試水路時 , 為避免由于壓力過大導致產品損壞 , 輸入的壓力 請不要超過 0.5kg/cm2 (Bar), 如因壓力過大造成產品損壞 , 將由客戶自行承 擔 . 嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用蒸餾水、純凈水，加入 Bitspower 的染劑作為水冷 液使用；如客戶自行選購的水冷液導致電鍍層剝落、水道堵塞、水泵轉動不正 常、水箱管破裂或密封圈變型以致漏水等及其它不可抗力之問題時，消費者自 行承擔相關產品責任。未注水前，請勿啟動水泵電源。 [ 4 ]...
- Page 5 使用说明书 Bitspower DDC 4.2 Pump PWM 外观尺寸 故障排除 假如水泵未运作， 请重新插拔电源数次直至正常運行。 仍持续未运作，有可能被颗粒阻塞。 将水排除并拆下四颗螺丝，移除水泵上盖。 将转子取出用干净的布做清洁并清除上盖污垢。 单位 :mm 安装方式 水平 禁止颠倒置放 直立 PWM+TACH cable 规格 最大流程 9.6 LPM POWER cable 最大扬程 4.34 M 额定电压 12V DC 额定电流 1.33 A 输入功率 16 W 噪音...
- Page 6 注意 跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水泵的 情况下，进行 24 小时的跑水测试， 确保无漏水情况后再开主机，避免发生漏 水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品 颜色与配件以实物为准。 当使用测气产品测试水路时 , 为避免由于压力过大导致产品损坏 , 输入的压力 请不要超过 0.5kg/cm2 (Bar), 如因压力过大造成产品损坏 , 将由客户自行承 担 . 严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用蒸馏水、纯净水，加入 Bitspower 的染剂作为水冷 液使用；如客户自行选购的水冷液导致电镀层剥落、水道堵塞、水泵转动不正 常、水箱管破裂或密封圈变型以致漏水等及其它不可抗力之问题时，消费者自 行承担相关产品责任。未注水前，请勿启动水泵电源。 [ 6 ]...
