ARCLED7136
ARCHITAINMENT
LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ProLights ARCLED7136 and is the answer not in the manual?

Questions and answers

Related Manuals for Music & Lights ProLights ARCLED7136

Summary of Contents for Music & Lights ProLights ARCLED7136

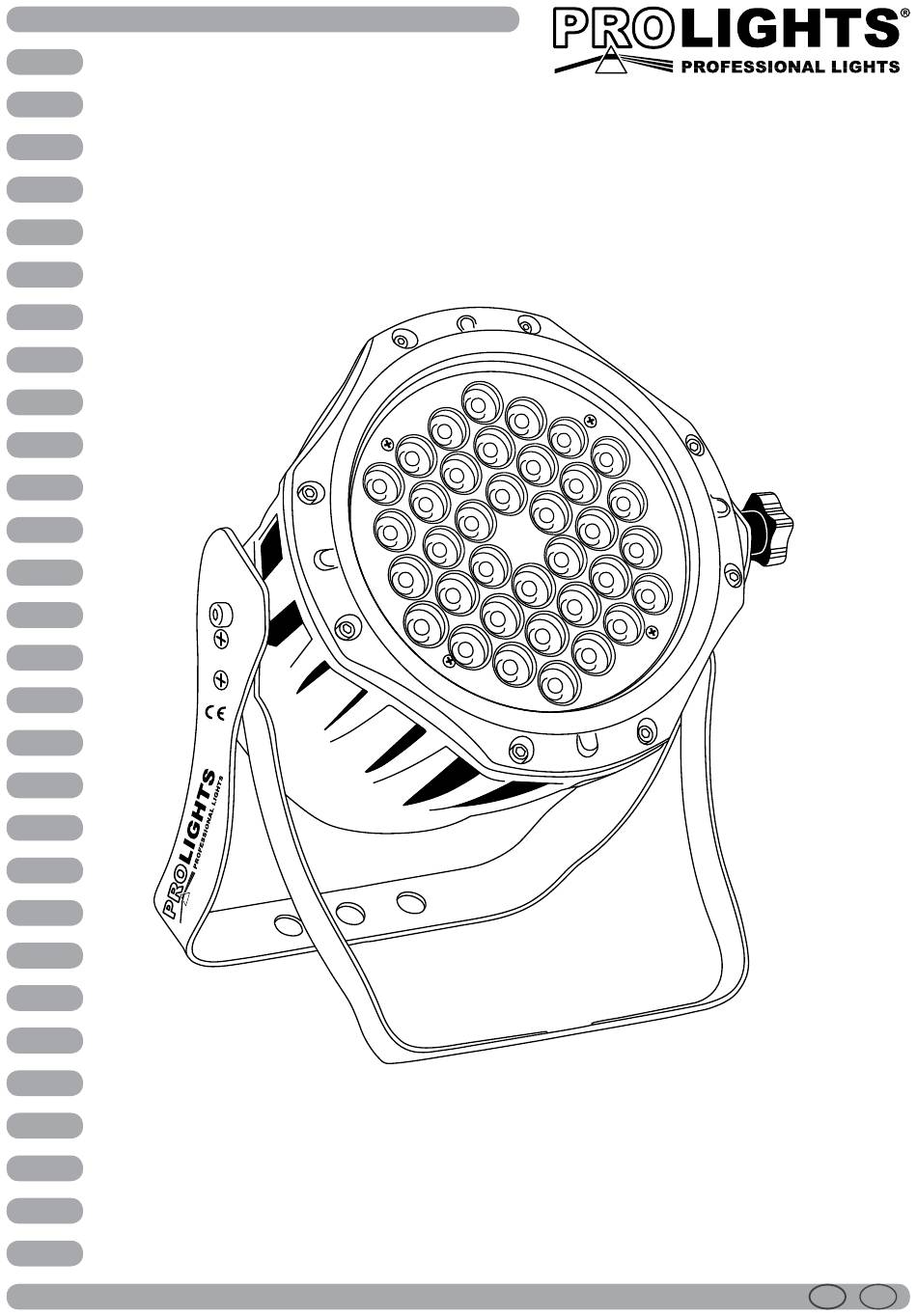

  • Page 1 ARCLED7136 ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.002-04/10...

  • Page 3: Table Of Contents

    ARCLED7136 INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali Descrizione e specifiche tecniche 1. 1 Elementi di comando e collegamenti 1. 2 Descrizione 1. 3 Specifiche tecniche 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Avvertenze Generali

    ARCLED7136 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . • Il dispositivo funziona con pericolosa tensione di rete 230V~.

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED7136 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 1. STAFFA DI MONTAGGIO; 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio; 3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +; 4.

  • Page 6: Descrizione

    ARCLED7136 1.2 Descrizione ARCLED7136 è un proiettore cambiacolori LED di alta tecnologia e potenza, progettato per i contesti di illu- minazione artistica per interni ed esterni. Dotato di sintesi di colore RGB, grado di protezione IP66, consente estrema versatilità sia per l’illuminazione creativa di spettacoli sia come strumento nell’illuminazione arti- stica architetturale.

  • Page 7: Installazione

    ARCLED7136 - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED7136 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 8: Funzioni E Impostazioni

    ARCLED7136 - 3 - FUNZIONI E IMPOSTAZIONI 3.1 Funzionamento Per accendere l’ARCLED7136, inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 9: Struttura Del Menù

    ARCLED7136 3.3 Struttura del menù SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN STAG ARCS DOWN ARCD D512 DOWN D001 ID00 IDON ENTER DOWN ID50 DOWN IDOF MAST MENU DOWN SLAV AT8F SP01 SP01 DOWN AT1F SP25 AUTO ENTER ENTER AT1F T008 T008...

  • Page 10: Funzionamento In Modalità Automatica

    ARCLED7136 3.4 Funzionamento in modalità automatica Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente: • Premere il tasto MODE fino a quando sul display non appare [AUTO], quindi premere il tasto ENTER. • Premere il tasto UP per scorrere al programma desiderato (AT1F - AT8F o AT1O - AT8O ) e premere il tasto DOWN per cambiare tra la modalità...

  • Page 11: Indirizzamento Dmx Con Indirizzo Id

    ARCLED7136 • Per l’indirizzamento DMX senza indirizzo ID, premere il tasto MODE fino a quando sul display non appare [IDOF]. NOTA: Quando si utilizza un’unità di controllo luce è necessario assicurarsi che il canale 9 risulti inattivo (CH9=0). 3.9 Indirizzamento DMX con indirizzo ID Nel caso in cui l’unità...

  • Page 12: Configurazioni Canali Dmx

    ARCLED7136 3.11 Configurazioni canali DMX L’ ARCLED7136 dispone di 5 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MODE fino a quando sul display non appare [MODE], quindi premere il tasto ENTER. • Selezionare la modalità...

  • Page 13: Costruzione Del Terminatore Dmx

    ARCLED7136 3.13 Costruzione del terminatore DMX La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la fine della linea stessa venga riflesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione.

  • Page 14: Tabella Canali Dmx

    ARCLED7136 3.14 Tabella canali DMX Channel Function in STAG mode value DIMMER 0 - 100% 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 COLOR MACRO (7 preset color effect) 000-255 STROBE 000-255 AUTO program 000-255 Program Fade In/Out time...
  • Page 15 ARCLED7136 Channel Function in ARCD mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in ARC mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255...

  • Page 16: Manutenzione

    ARCLED7136 - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 19 ARCLED7136 INDEX Safety General instructions Warnings and installation precautions General information Description and technical specifications 1. 1 Operating elements and connections 1. 2 Description 1. 3 Technical specifications 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.
  • Page 20 ARCLED7136 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with . • The unit is supplied with hazardous network voltage (230V~).
  • Page 21 ARCLED7136 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 1. MOUNTING BRACKET; 2. LOCKING KNOB for the mounting bracket; 3. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +; 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +; 5.
  • Page 22 ARCLED7136 1.2 Description ARCLED7136 is a high-tech and powerful colorchangers, designed for indoor and outdoor artistic lighting applications. Based on RGB color mixing system, ingress protection IP66, ARCLED7136 high versatility al- lows for creative and spectacular entertainment lighting effects as well as for artistic architectural lighting applications.
  • Page 23 ARCLED7136 - 2 - INSTALLATION 2.1 Mounting ARCLED7136 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.
  • Page 24 ARCLED7136 - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.
  • Page 25 ARCLED7136 3.3 Menu structure SFON DOWN SFOF SOFT MODE ENTER ENTER DOWN STAG ARCS DOWN ARCD D512 DOWN D001 ID00 IDON ENTER DOWN ID50 DOWN IDOF MAST MENU DOWN SLAV AT8F SP01 SP01 DOWN AT1F SP25 AUTO ENTER ENTER AT1F T008 T008 DOWN...
  • Page 26 ARCLED7136 3.4 Operation in automatic mode If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MODE so many times until the display shows [AUTO], then press the button ENTER. (AT1F - AT8F o AT1O - AT8O ) and press the button • Press the button UP to scroll to the desired program “O”...
  • Page 27 ARCLED7136 3.9 DMX addressing with ID address Where the light control unit has not enough channels for independent management of each unit installed is still possible with the use of the ID, the autonomous control unit. • Set on the unit, as needed, the same value DMX. • Press the button MODE so many times until shows [IDON], and press the button ENTER to confirm.
  • Page 28 ARCLED7136 3.11 DMX configurations L’ ARCLED7136 is equipped with 5 DMX configuration. • Press the button MODE so many times until shows [MODE], and press the button ENTER to confirm. • Select [DMX] mode. (STAG - HSV - ARCS - ARCD - ARC ) • Select the desired DMX configuration through the buttons UP and DOWN.
  • Page 29 ARCLED7136 3.13 Construction of the DMX termination The termination avoids the risk of DMX 512 signals being reflected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals.
  • Page 30 ARCLED7136 3.14 DMX control Channel Function in STAG mode value DIMMER 0 - 100% 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 COLOR MACRO (7 preset color effect) 000-255 STROBE 000-255 AUTO program 000-255 Program Fade In/Out time 000-128...
  • Page 31 ARCLED7136 Channel Function in ARCD mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in ARC mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255...
  • Page 32 ARCLED7136 - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2000 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
