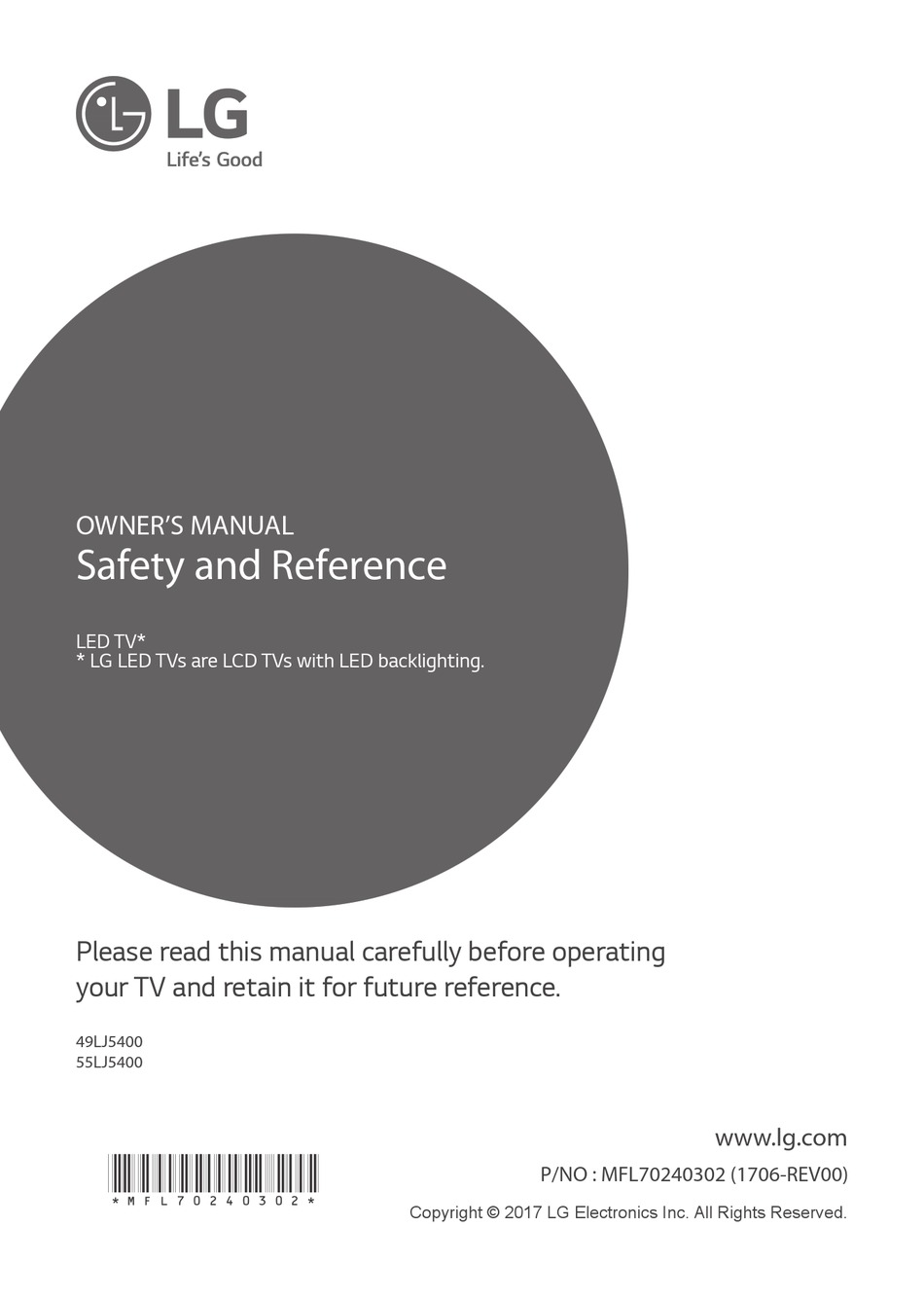

OWNER'S MANUAL
Safety and Reference
LED TV*
* LG LED TVs are LCD TVs with LED backlighting.
Please read this manual carefully before operating
your TV and retain it for future reference.
49LJ5400
55LJ5400
www.lg.com
*MFL70240302*
P/NO : MFL70240302 (1706-REV00)
Copyright © 2017 LG Electronics Inc. All Rights Reserved.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 55LJ5400.AWM and is the answer not in the manual?

Questions and answers

Related Manuals for LG 55LJ5400.AWM

Summary of Contents for LG 55LJ5400.AWM

  • Page 1 OWNER’S MANUAL Safety and Reference LED TV* * LG LED TVs are LCD TVs with LED backlighting. Please read this manual carefully before operating your TV and retain it for future reference. 49LJ5400 55LJ5400 www.lg.com *MFL70240302* P/NO : MFL70240302 (1706-REV00)
  • Page 2 Warning! Important Safety • Protect the power cord from being walked on or pinched particularly at plugs, convenience instructions receptacles, and the point where they exit from the apparatus. • Only use attachments/accessories specified by Read these instructions. Keep these instructions. the manufacturer.
  • Page 3 Do not connect too • Do not attempt to modify this product in any many devices to the same AC power outlet as way without written authorization from LG this could result in fire or electric shock. Do not Electronics. Unauthorized modification could overload wall outlets.
  • Page 4 • When the TV is turned on for the first time after • Use only an authorized AC adapter and power being shipped from the factory, initialization of cord approved by LG Electronics. the TV may take approximately one minute. Otherwise, this may result in fire, electric shock, •...

  • Page 5: Lifting And Moving The Tv

    • Some models appear to have a thin film on the • Use at least two people to move screen. It is actually part of the screen; do not a large TV. remove it. • When transporting the TV by •...

  • Page 6: Using The Button

    Using the Button Mounting on a Table You can operate the TV functions, using the 1 Lift and tilt the TV into its upright position on a button. table. - Leave a 10 cm (4 inches) (minimum) space from the wall for proper ventilation. 10 cm (4 in c h e s ) 1 0 c...

  • Page 7: Mounting On A Wall

    Detailed instructions will accessory. (For 49LJ5400) be included with the wall mount. We recommend that you use an LG brand wall mount. The LG wall Provided Item mount is easy to adjust or to connect the cables.

  • Page 8: Remote Control

    Remote Control • Connect external devices to the TV regardless about the order of the TV port. • If you connect a gaming device to the TV, use the cable supplied with the gaming device. (Some buttons and services may not be provided •...
  • Page 9 * : To use the button, press and hold for more than screen. 3 seconds. Licenses Supported licenses may differ by model. For more information about licenses, visit www.lg.com. Streaming Service buttons Connects to the Video Streaming Service. (Home) Accesses the Home menu. • Pressing and holding the (Home) button displays the previous history.

  • Page 10: Open Source Software Notice Information

    LG Electronics will also provide open source code - This panel is an advanced product that contains to you on CD-ROM for a charge covering the cost millions of pixels. In a very few cases, you could of performing such distribution (such as the cost of see fine dots on the screen while you’re viewing...

  • Page 11: Specifications

    Specifications Regulatory Product specifications may be changed without FCC NOTICE prior notice due to upgrade of product functions. Estimated yearly energy consumption indicated on (For USA) the FTC label is measured in accordance with the This equipment has been tested and found to Test Procedures for Television Sets (USA only).
  • Page 12 FCC Radio Frequency Interference NOTE : THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCE CAUSED Requirements (for UNII devices) BY UNAUTHORIZED MODIFICATIONS TO THIS High power radars are allocated as primary users EQUIPMENT. SUCH MODIFICATIONS COULD of the 5.25 to 5.35 GHz and 5.65 to 5.85 GHz bands. VOID THE USER’S AUTHORITY TO OPERATE THE These radar stations can cause interference with EQUIPMENT.
  • Page 13 WARNING! Never place a television set in an unstable location. A television set may fall, causing serious personal injury or death. Many injuries, particularly to children, can be avoided by taking simple precautions such as: • Using cabinets or stands recommended by the manufacturer of the television set.
  • Page 14 (Image shown may differ from your TV.) : mm (inches) : kg (lbs) 1,104 251.1 91.4 11.3 1.5 A / 120 W 49LJ5400-UA (43.4) (27.9) (9.8) (25.5) (3.5) (24.9) (24.2) 1,243 251.1 91.1 13.7 1.8 A / 150 W 55LJ5400-UA (48.9) (30.9) (9.8)
  • Page 16 The model and serial numbers of the TV are located on the back and on one side of the TV. Record them below should you ever need service. MODEL SERIAL...

  • Page 17: External Control Device Setup

    OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...

  • Page 18: Key Codes

    KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button List R/C Button CH -, PR - R/C Button Exit R/C Button Volume + R/C Button PIP(AD) R/C Button...
  • Page 19 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.

  • Page 20: Customer Computer

    EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) Phone jack Type RS-232C IN • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and (CONTROL & SERVICE) (PC) (TV) the TV, which is specified in the manual. RS-232C IN (CONTROL &...

  • Page 21: Communication Parameters

    EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...
  • Page 22 EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
  • Page 23 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Data][x] ► To control Power *On or Off of the set. * In case of video mute on only, TV will display On Transmission[k][a][ ][Set ID][ ][Data][Cr] Screen Display(OSD).
  • Page 24 EXTERNAL CONTROL DEVICE SETUP 08. Color/Colour (Command: k i) 13. Treble (Command: k r) ► To adjust the screen Color(Colour). ► To adjust treble. You can also adjust colour in the PICTURE menu. You can also adjust in the AUDIO menu. Transmission [k][i][ ][Set ID][ ][Data][Cr] Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64...
  • Page 25 EXTERNAL CONTROL DEVICE SETUP 18. Equalizer (Command : j v) * Analog Antenna/Cable ► Adjust EQ of the set. [Data 00][Data 01] Channel Data Transmission [j][v][ ][Set ID][ ][Data][Cr] Data 00 : High byte channel data Data 01 : Low byte channel data - 00 00 ~ 00 C7 (Decimal : 0 ~ 199) Data 02 : Input Source (Analog) - 00 : Antenna TV (ATV)
  • Page 26 EXTERNAL CONTROL DEVICE SETUP * Analog Antenna/Cable 2. Tune to the digital antenna (ATSC) channel 30-3. Set ID = All = 00 Data 00 : Physical Channel Number Data 00 = Don’t know Physical = 00 - Antenna (ATV) : 02~45 (Decimal: 2 ~ 69) Data 01 &...
  • Page 27 11 11 EXTERNAL CONTROL DEVICE SETUP 2. Tune to the BS (ISDB-BS) channel 30. 24. Input select (Command: x b) Set ID = All = 00 (Main Picture Input) Data 00 = Don’t know Physical = 00 ► To select input source for main picture. Data 01 &...
  • Page 28 EXTERNAL CONTROL DEVICE SETUP * [Data 02], [Data 03] functions depend on model 3) When [Data 00] is 06, 07 and signal. 00 : Off 01 : On * If [Data 00] is 00 (3D On), [Data 03] has no meaning.
