MONTAGEANLEITUNG
D

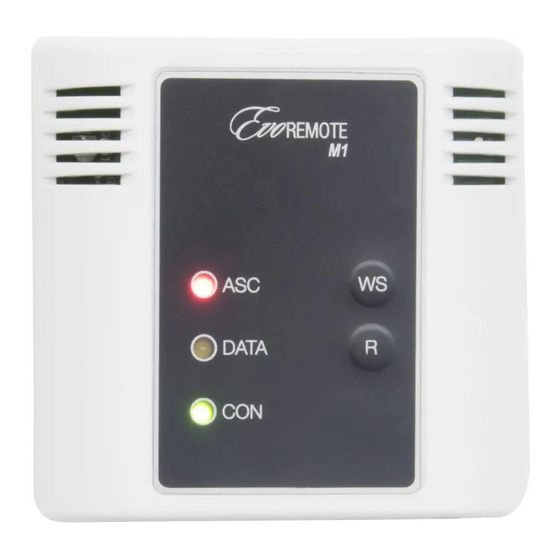

WI-FI-Verbindung zur elektronischen Karte (Modell GP)
INSTRUCTION SHEET
E
WI-FI-connection to the electic card (modell GP)
Die Platine befindet sich im Inneren des Ofens, auf der rechten Seite.
The circuit board is located on the right side of the oven.
Ziehen Sie den Netzstecker des Pelletofens, bevor Sie mit dem Einbau beginnen!!
Before starting the installation, disconnect the mains plug of the pellet stove!!
• Abbau des Gehäuses:
• Removal of the housing:

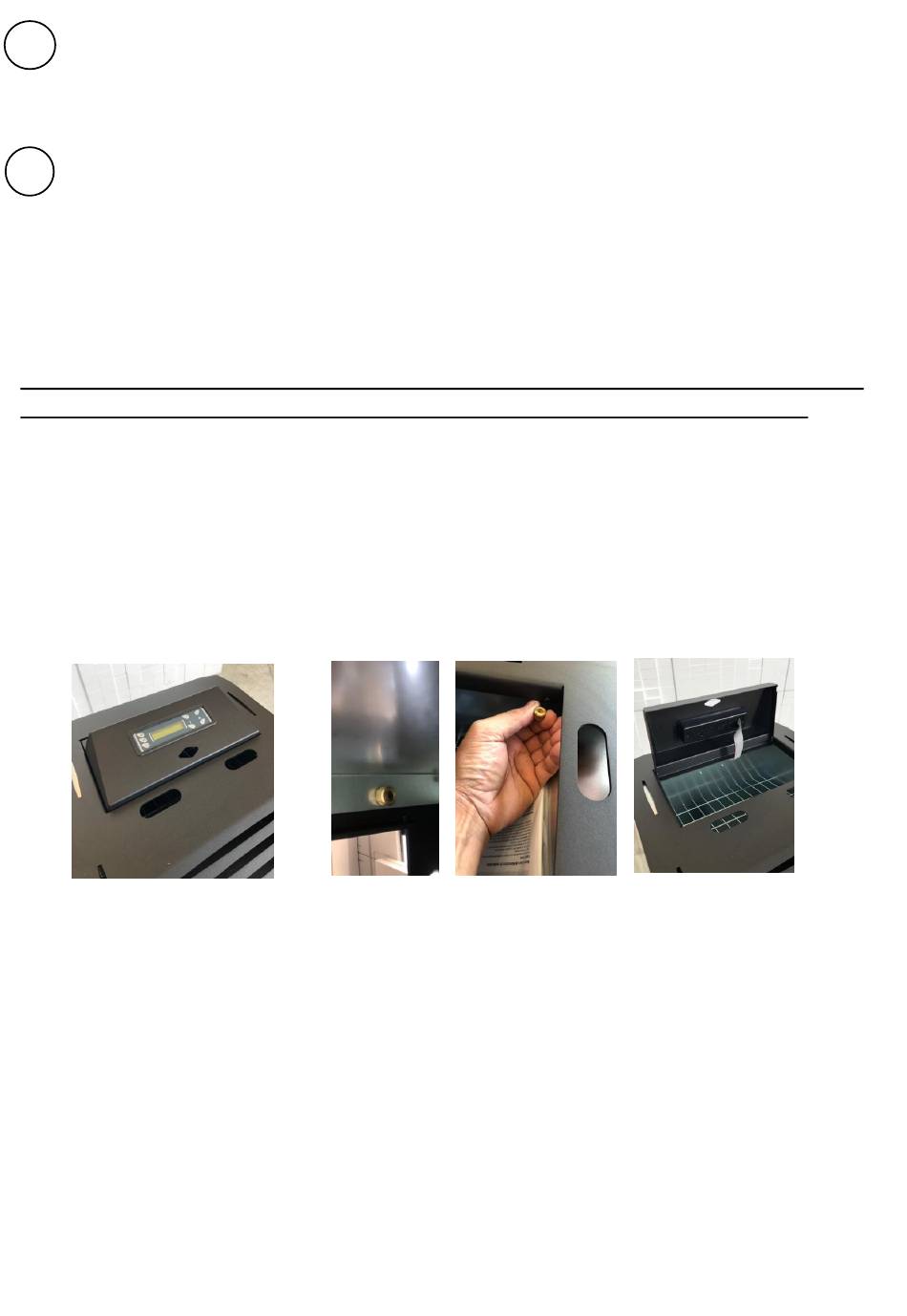

Lösen Sie die 2 Messingmuttern (1 auf jeder Seite, Foto 1-2), die sich unter der
Pellet- Abdeckung befinden (Foto 3).
Loosen the 2 brass nuts (1 on each side, photo 1-2) located under the pellet cover.
Bewegen sie die Oberseite zur Seite und lösen Sie die beiden Schrauben (Foto 4).
Entfernen Sie die Paneele, indem Sie sie zuerst nach außen und dann nach unten
ziehen.
Move the upper side to the side and unscrew the two screws (photo 4). Remove the
panels by first pulling them outwards and then downwards.
