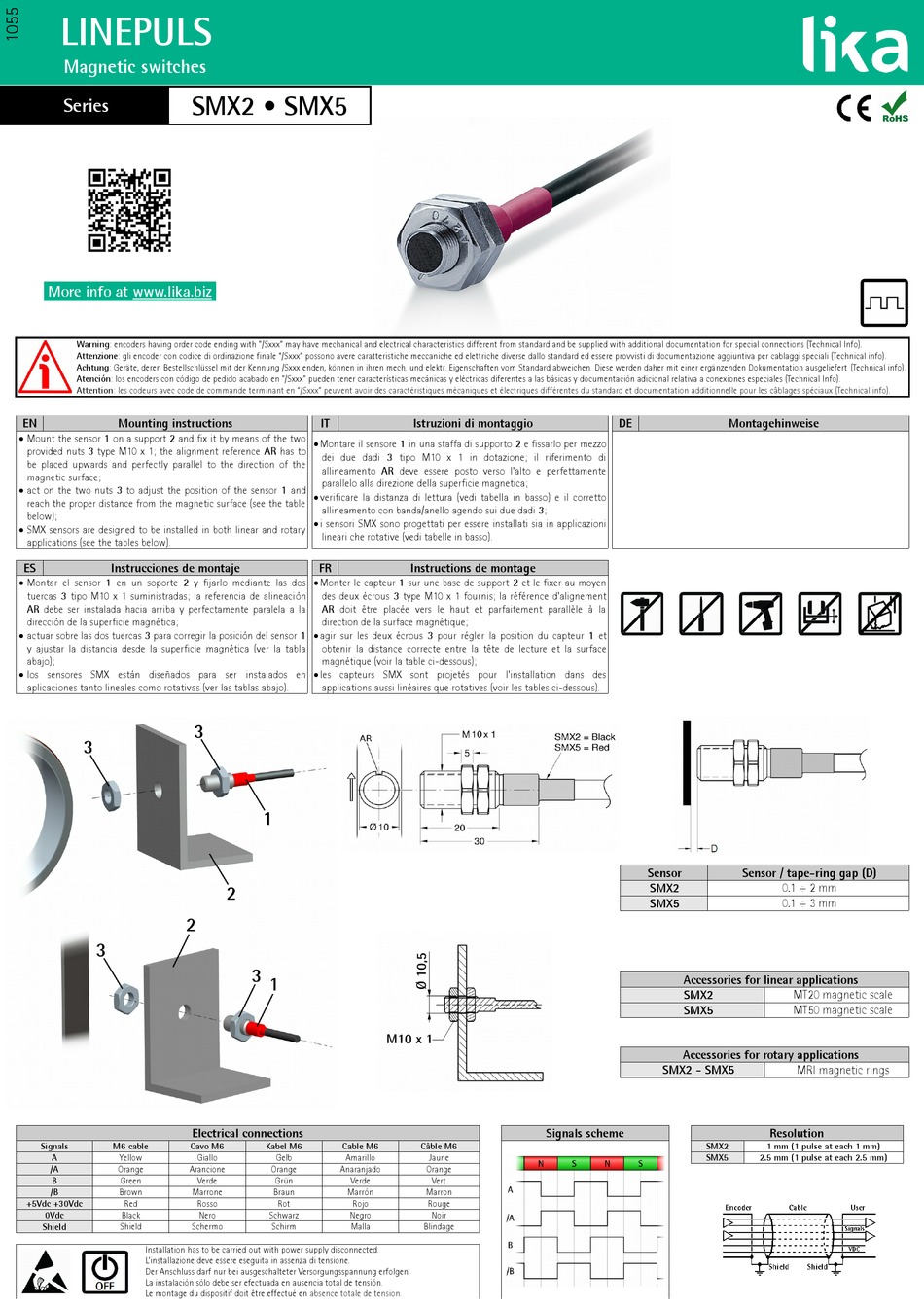

Lika LINEPULS SMX2 Series Manual

LINEPULS
Magnetic switches
SMX2 • SMX5
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN

Mounting instructions

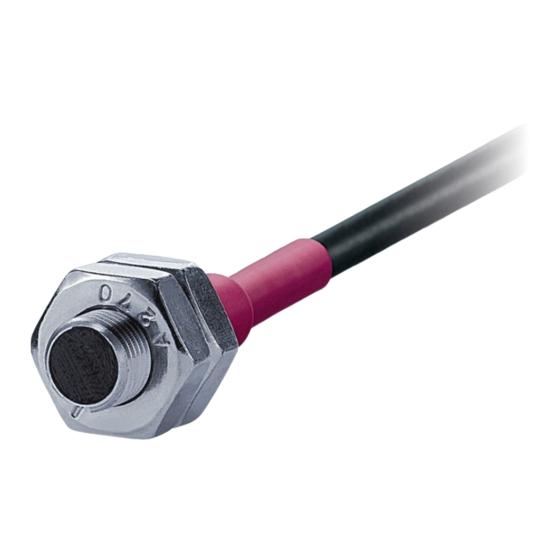

 Mount the sensor 1 on a support 2 and fix it by means of the two
provided nuts 3 type M10 x 1; the alignment reference AR has to
be placed upwards and perfectly parallel to the direction of the
magnetic surface;
 act on the two nuts 3 to adjust the position of the sensor 1 and
reach the proper distance from the magnetic surface (see the table
below);
 SMX sensors are designed to be installed in both linear and rotary
applications (see the tables below).
ES Instrucciones de montaje
 Montar el sensor 1 en un soporte 2 y fijarlo mediante las dos
tuercas 3 tipo M10 x 1 suministradas; la referencia de alineación
AR debe ser instalada hacia arriba y perfectamente paralela a la
dirección de la superficie magnética;
 actuar sobre las dos tuercas 3 para corregir la posición del sensor 1
y ajustar la distancia desde la superficie magnética (ver la tabla
abajo);
 los sensores SMX están diseñados para ser instalados en
aplicaciones tanto lineales como rotativas (ver las tablas abajo).
Electrical connections
Signals M6 cable Cavo M6
A Yellow
/A Orange Arancione
B Green
/B
Brown Marrone
+5Vdc +30Vdc
Red
0Vdc Black
Shield Shield Schermo
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en
IT
 Montare il sensore 1 in una staffa di supporto 2 e fissarlo per mezzo
dei due dadi 3 tipo M10 x 1 in dotazione; il riferimento di
allineamento AR deve essere posto verso l'alto e perfettamente
parallelo alla direzione della superficie magnetica;
 verificare la distanza di lettura (vedi tabella in basso) e il corretto
allineamento con banda/anello agendo sui due dadi 3;
 i sensori SMX sono progettati per essere installati sia in applicazioni
lineari che rotative (vedi tabelle in basso).
FR
 Monter le capteur 1 sur une base de support 2 et le fixer au moyen
des deux écrous 3 type M10 x 1 fournis; la référence d'alignement
AR doit être placée vers le haut et parfaitement parallèle à la
direction de la surface magnétique;
 agir sur les deux écrous 3 pour régler la position du capteur 1 et
obtenir la distance correcte entre la tête de lecture et la surface
magnétique (voir la table ci-dessous);
 les capteurs SMX sont projetés pour l'installation dans des
applications aussi linéaires que rotatives (voir les tables ci-dessous).
Kabel M6 Cable M6
Giallo Gelb Amarillo
Orange Anaranjado
Verde Grün Verde
Braun Marrón
Rosso Rot Rojo
Nero Schwarz Negro
Schirm Malla
absence totale de tension.
Istruzioni di montaggio
Instructions de montage
Signals scheme
Câble M6
Jaune
Orange
Vert
Marron
Rouge
Noir
Blindage
DE Montagehinweise
Sensor Sensor / tape-ring gap (D)
SMX2 0.1 ÷ 2 mm
0.1 ÷ 3 mm
SMX5
Accessories for linear applications
SMX2 MT20 magnetic scale
SMX5 MT50 magnetic scale
Accessories for rotary applications
SMX2 - SMX5
Resolution
SMX2 1 mm (1 pulse at each 1 mm)
SMX5 2.5 mm (1 pulse at each 2.5 mm)
MRI magnetic rings
