LUMI TEAM SQUARE LED 24V Mounting Instructions

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
MOUNTING INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
Montażu powinna dokonać
osoba posiadająca odpowiednie
uprawnienia
Le montage doit être effectué
par un technicien compétent
et expérimenté
HIGH BAY
24 V
kg
kg
/lbs
/lbs
7/15,43
7/15,43
HIGH BAY
24 V
SPORT
kg
/lbs
7,5/16,53
SPORT
INSTRUKCJA MONTAŻU
MONTAGEANLEITUNG
VERSION 01/SQ1/2022
Installation must be performed by
an authorized technician
El montaje lo debe realizar una
persona cualificada
LUMITEAM | SQUARE LED
SQUARE LED
 HIGH BAY
 SPORT
 24 V
INSTRUCTIONS DE MONTAGE
ИНСТРУКЦИЯ ПО МОНТАЖУ
226 mm
256 mm
1
 PETROL
 PETROL BOX
 TUNNEL
Die Montage muss von einer
Person mit erforderlichen
Kenntnissen durchgeführt werden
Монтаж должен быть
совершен лицом имеющим
соответствующие квалификаций
317 mm
321 mm

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SQUARE LED 24V and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LUMI TEAM SQUARE LED 24V

Summary of Contents for LUMI TEAM SQUARE LED 24V

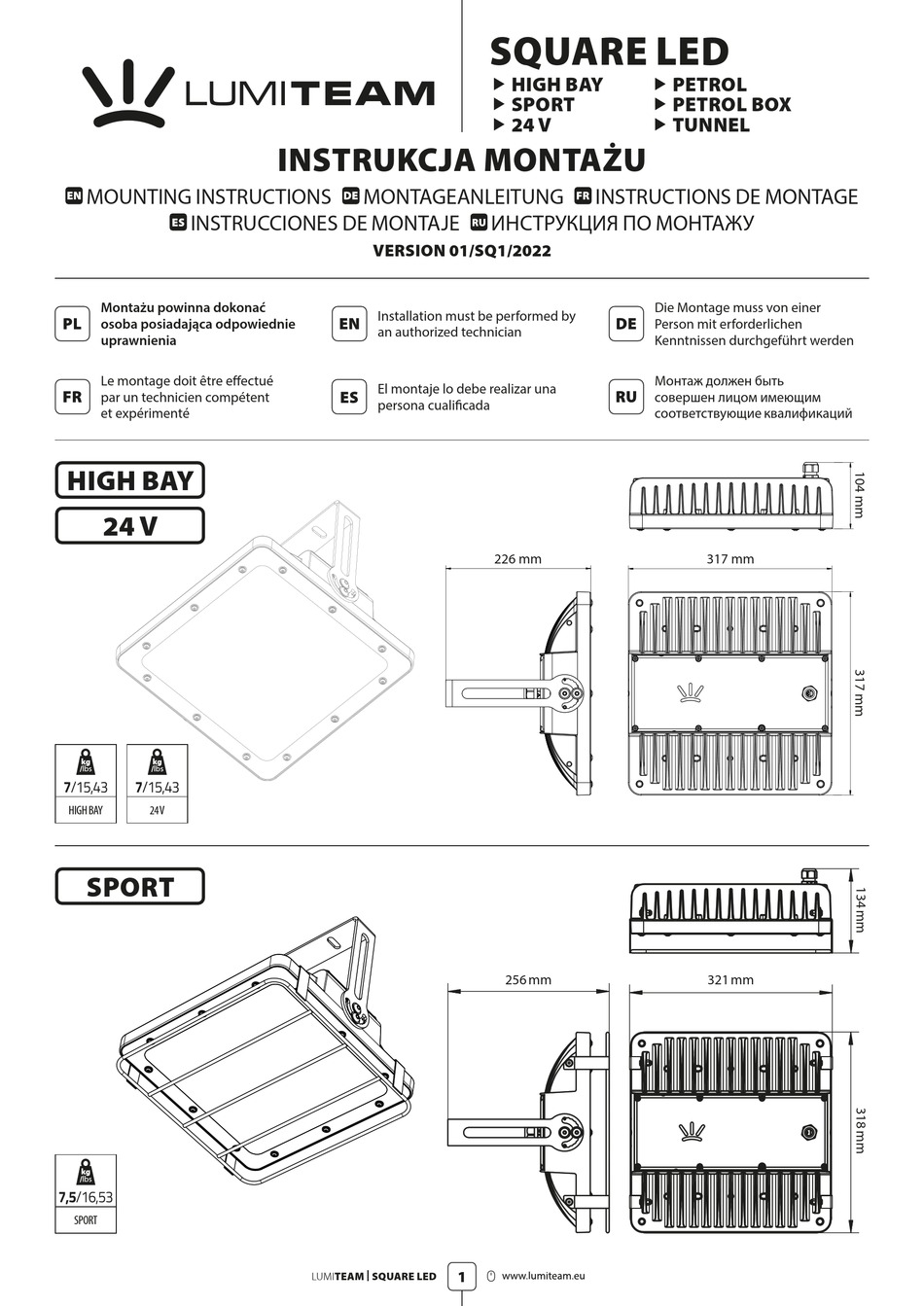

  • Page 1 SQUARE LED  HIGH BAY  PETROL  SPORT  PETROL BOX  24 V  TUNNEL INSTRUKCJA MONTAŻU MOUNTING INSTRUCTIONS MONTAGEANLEITUNG INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE ИНСТРУКЦИЯ ПО МОНТАЖУ VERSION 01/SQ1/2022 Montażu powinna dokonać Die Montage muss von einer Installation must be performed by osoba posiadająca odpowiednie Person mit erforderlichen...
  • Page 2 OPCJA ZAWIESZENIA: Z UCHWYTEM MOUNTING OPTION: HANDLE HÄNGEMONTAGE: MIT HALTER OPTION DE SUSPENSION : AVEC UNE POIGNÉE OPCIÓN DE MONTAJE: CON MANGO ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ДЕРЖАТЕЛЯ ≥200 mm ≤Ø10* 2 0 0 m Ø10,5 Ø10 max* M8x8 M8x16 ISO 4762 ISO 7380-2 SW2,5* SW5*...
  • Page 3 OPCJA ZAWIESZENIA: NA LINKACH MOUNTING OPTION: STRINGS HÄNGEMONTAGE: MIT SEIL OPTION DE SUSPENSION : CORDES OPCIÓN DE MONTAJE: COLGADO CON CUERDAS ВАРИАНТ ПОДВЕШИВАНИЯ: С ПОМОЩЬЮ ТРОСОВ ≥200 mm PRZYKŁAD MOCOWANIA* MOUNTING EXAMPLE* HALTERUNG BEISPIEL* EXEMPLE DE FIXATION* EJEMPLO DE MONTAJE* ПРИМЕР...
  • Page 4 [min. 22 mm – max. 45 mm] 500 mm 500 mm 900 mm STANDARD, INNE WYMIARY NA ZAMÓWIENIE STANDARD, OTHER DIMENSIONS ON REQUEST STANDARD, ANDERE MASSE AUF INDIVIDUELLE BESTELLUNG VERSION STANDARD, D`AUTRES DIMENSIONS SONT ACCESSIBLES SUR DEMANDE ESTÁNDARD, OTRAS DIMENSIONES A PETICIÓN 500 mm СТАНДАРТ, ДРУГИЕ...
  • Page 5 PROCEDURA MONTAŻU OPRAWY: 1. Wyłączyć napięcie zasilające. 2. Zdemontować istniejącą oprawę (w przypadku wymiany), lub/i przygotować nowy otwór montażowy 325 x 405 mm. 3. Podłączyć przewody (fazowy, zerowy, ochronny) do kostki przyłączeniowej oprawy zgodnie ze schematem przyłącza zasilającego. 4. W otworze montażowym zamontować belki podtrzymujące [Rysunek 1]. 5.
  • Page 6 420 mm 136 mm PETROL BOX /lbs 11,2/24,69 PETROL BOX OPCJA ZAWIESZENIA: NASTROPOWO MOUNTING OPTION: CEILING – MAUNTED IHÄNGEMONTAGE: DECKENMONTAGE OPTION DE SUSPENSION : MONTAGE AU PLAFOND OPCIÓN DE MONTAJE: MONTAJE EN TECHO ВАРИАНТ ПОДВЕСКИ: ПОТОЛОЧНЫЙ МОНТАЖ Ø5* M8x8 x4** BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN...
  • Page 7 420 mm 140 mm TUNNEL /lbs 11,1/24,47 TUNNEL OPCJA ZAWIESZENIA: NASTROPOWO MOUNTING OPTION: CEILING – MAUNTED IHÄNGEMONTAGE: DECKENMONTAGE OPTION DE SUSPENSION : MONTAGE AU PLAFOND OPCIÓN DE MONTAJE: MONTAJE EN TECHO ВАРИАНТ ПОДВЕСКИ: ПОТОЛОЧНЫЙ МОНТАЖ Ø10 max* M8x16 Ø10,5 M6x16 BRAK W ZESTAWIE NOT INCLUDED NICHT ENTHALTEN...

  • Page 8: Podłączenie Zasilania

    Dzięki wiek ingerencji w oprawę bez pisemnej zgody LUMI TEAM. Wyjątek stanowią pierwszej konserwacji podczas montażu zapewnisz jej optymalne parametry pracy. oprawy, dla których instrukcja montażu zezwala na otwarcie podczas montażu.

  • Page 9: Maintenance

     Only LUMI TEAM or designated third party shall be allowed to repair damaged 4. Ensure that choking coil and power lead are not damaged. Choking coil shall lighting fitting. Damaged/destroyed components of the luminaire shall be engage power lead without the possibility of movement.

  • Page 10: Mantenimiento

    5. Vérifiez que les vis fixant les éléments du boîtier utilisés lors du montage ne soient  Seul le personnel de la société LUMI TEAM ou la personne tierce indiquée par pas desserrées. Serrez les vis desserrées pour éviter tout déplacement.

  • Page 11: Ważne Informacje

    с момента какого-либо вмешательства в работу светильника без согла- винты, затяните их, чтобы защитить компоненты от перемещения). сия LUMI TEAM в письменном виде. Исключением являются светильники, Существенные оговорки по гарантии: в случае которых инструкция по сборке разрешает открыть их во время...
  • Page 12 Wanaty, Warszawska 2E 34 347 42 80 info@lumiteam.eu 42-260 Kamienica Polska www.lumiteam.eu POLSKA Firma LUMI TEAM zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych. / LUMI TEAM LTD. reserves the right to changes in the design of its products. LUMITEAM | SQUARE LED...
