Summary of Contents for AAT Holding NVIP-2H-6201-II

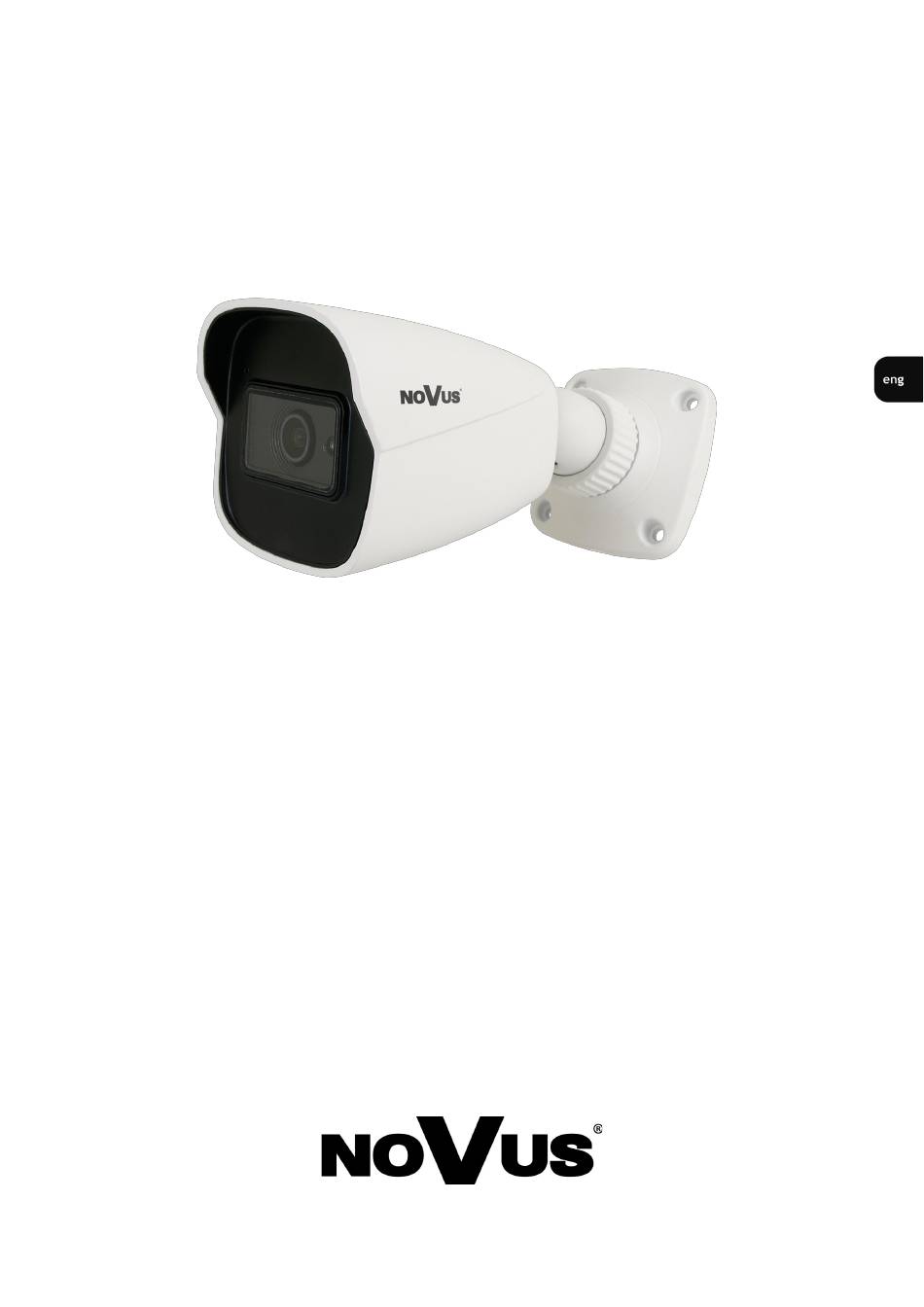

Page 1
U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-2H-6201-II...
Page 2
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the har monisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
Page 3
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics Sensor resolution: 2.0 megapixels Mechanical IR cut filter (IR operation capability) Min. Illumination from 0.01 lx Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions ...
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 FOREWORD INFORMATION IR LED LED Number Range 30 m Angle 120° INTERFACES Audio Input/Output 1 x Jack (3.5 mm)/- Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s Memory Card Slot...
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2. Ethernet cable connecting To maintain tightness of ethernet cable connection, please follow instruction below: 1. Unscrew the nut (1) from the connector cover (2). 2. Route the network cable (without the RJ-45 plug) through the components (1) and (2), than crimp the RJ-45 connector.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera mounting To mount a camera please follow the instructions below: Unscrew the counter nut (2). Put the bracket to the wall in a desired mounting place (with cable hole). Take the drill pattern and mark future drilling holes for screws and wires.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network PoE switch with PoE support (IEEE 802.3af).
Power supply adapter is not included. Please use power adapter with parameters specified in user ‘s manual. 2.5. Initial configuration via the web browser The default network settings for NVIP-2H-6201-II camera are : 1. IP address= 192.168.1.200 2. Network mask - 255.255.255.0 3.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Security recommendations for network architecture and configuration CAUTION Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 30 fps speed.
Page 15
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 NETWORK CONNECTION USING WEB BROWSER If you’re first time running the camera, you will see the screen as below. To correctly camera working, you need a NetIPCamera plugin. You have to download and install it.
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1 Displaying live video 1. Camera menu Live - opens the camera live video Config - opens the camera configuration menu ...
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. MicroSD card installation Camera supports microSD cards up to a maximum size of 128GB. In order to install the card properly, please follow the instructions below: ...
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 FACTORY SETTINGS RESTORING 6. FACTORY SETTINGS RESTORING Restoring factory settings of the IP camera restores all default settings. This process takes about two minutes. NOVUS NVIP-2H-6201-II cameras allow to restore defaults via: software (via web browser ) ...
NVIP-2H-6201-II - User’s manual (short form) ver 1.0 FACTORY SETTINGS RESTORING 6.3. Hardware factory settings restoring In order to restore factory settings using reset button (RST), please follow the instructions below: Remove the plastic cover (2), unscrew the camera service panel (1).
Page 20
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2020-07-20 MO PF (JZ)
Page 21
I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-2H-6201-II...
Page 22
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY 2014/30/UE z dnia 26 lutego 2014 r. w spr awie har monizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s.
Page 23
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.9”, SmartSens Liczba efektywnych pikseli 1936 (H) x 1096 (V) 0.01 lx/F2.0 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 30 m Kąt świecenia 120° INTERFEJSY Wejścia/wyjścia audio 1 x Jack (3.5 mm)/- Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Gniazdo kart pamięci microSD - pojemność...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższą instrukcją: 1. Odkręcić nakrętkę (1) od głównego elementu zabezpieczającego (2). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: Odkręcić nakrętkę blokującą podstawę (2) Wzorując się na położeniu otworów w podstawie kamery oraz korzystając z szablonu montażowego, zaznaczyć...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3af).
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 30kl/s.
Page 35
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli kamera w danej przeglądarce uruchamiana jest pierwszy raz, po zalogowaniu do kamery ukaże nam się obraz jak poniżej: Aby poprawnie obsługiwać kamery z poziomu przeglądarki, niezbędny jest dodatek NetIPCamera.
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo 1. Zakładki menu kamery Podgląd - otwiera okno wyświetlania obrazu na żywo Ustawienia - otwiera menu ustawień kamery ...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Instalacja karty Micro SD Kamera obsługuje karty Micro SD o pojemności do 128 GB. W celu prawidłowej instalacji karty należy postępować zgodnie z instrukcją: ...
NVIP-2H-6201-II - Skrócona instrukcja obsługi wer. 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.3. Sprzętowe przywracanie ustawień fabrycznych kamery W celu sprzętowego przywrócenia ustawień fabrycznych kamery IP należy postępować zgodnie z instrukcją: Zdjąć plastikową osłonę (2) i odkręcić klapkę (1) umieszczoną na kamerze.
Page 40
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2020-07-20 MO PF (JZ)
