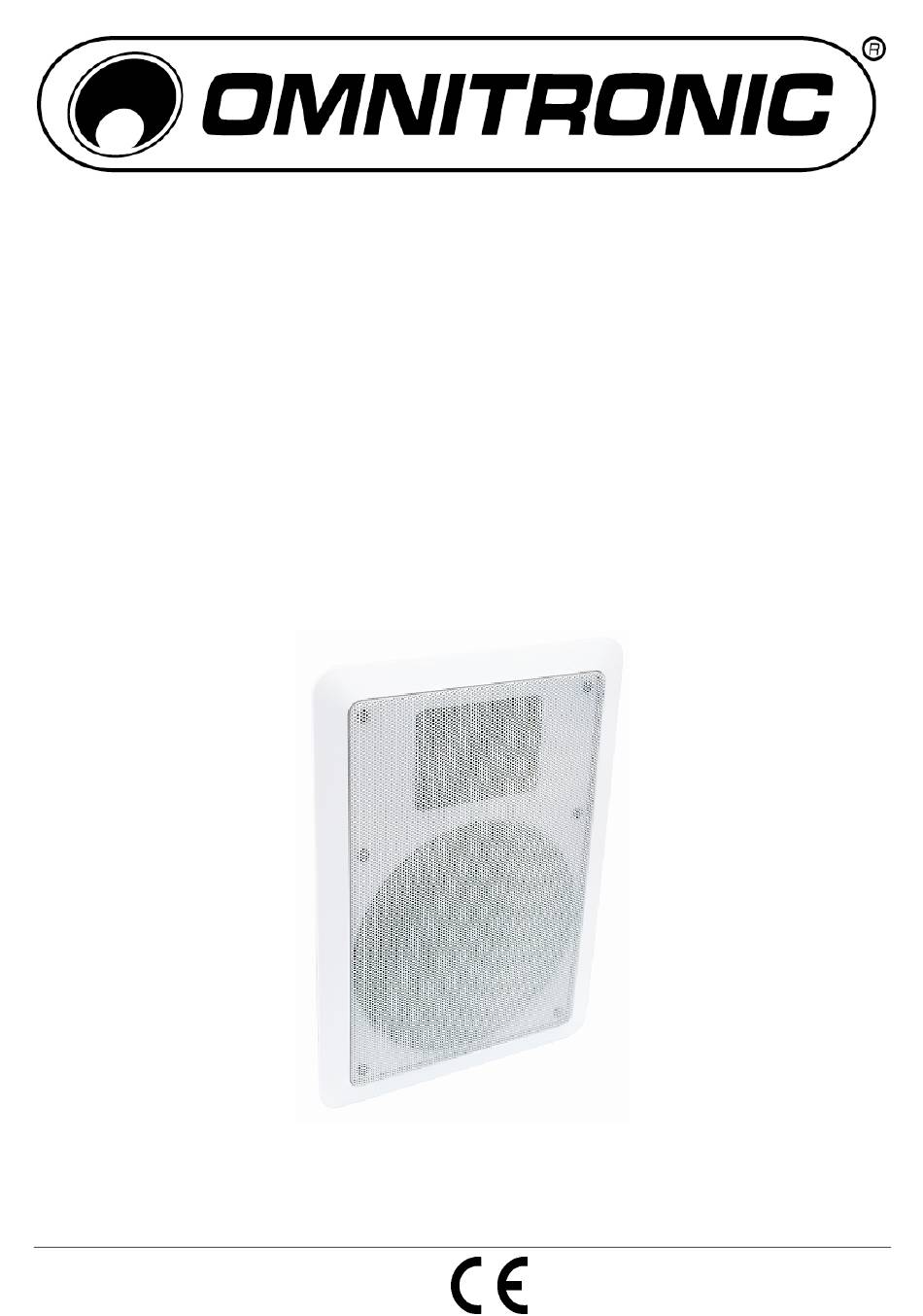

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL Ceiling Mount Speakers © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
80710330, 80710340, This user manual is valid for the article numbers: 80710350 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/11 00036629.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Deckeneinbaulautsprecher entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemäße Verwendung
Kinder und Laien von dem Lautsprecher fern halten! Im Gehäuseeinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Lautsprecher zur Deckenmontage handelt es sich um ein 100 Volt System, das speziell für den Einsatz in ELA-Anlagen konzipiert ist. -
Page 5: Auswahl Des Geeigneten Verstärkers
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Vorgehensweise: Schritt 1: Sägen Sie am Installationsort einen Montageausschnitt mit den korrekten Einbaumaßen aus (siehe Kapitel Technische Daten). Schritt 2: Stellen Sie den elektrischen Anschluss her (Abschnitt 4.3). Schritt 3: Entfernen Sie das Schutzgitter. -
Page 6: Bedienung
5. BEDIENUNG Schalten Sie den Verstärker ein. Stellen Sie die gewünschte Lautstärke am Lautstärkeregler ein. Achten Sie darauf, dass das Ausgangssignal nicht verzerrt, Ihre Lautsprecher können dadurch beschädigt werden. Bitte achten Sie während des Betriebes darauf, dass der Lautsprecher stets angenehm klingt. Werden Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder der Lautsprecher überlastet ist. - Page 7 Artikel: CSS-5 CSS-6 CSS-8 Eingangsspannung: 100 V Lautsprecher: 5" + 0,5'' 6,5" + 0,5" 8" + 1" Nennleistung: 1,25 W RMS (grün) 1,25 W RMS (grün) 2,5 W RMS (grün) 2,5 W RMS (gelb) 2,5 W RMS (gelb) 5 W RMS (gelb)
-
Page 8: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC ceiling speaker. If you follow the instructions given in this manual, we are sure that you will enjoy this speaker for a long period of time. -
Page 9: Operating Determinations
There are no serviceable parts inside the speaker. Maintenance and service operations are only to be carried out by authorized dealers. 3. OPERATING DETERMINATIONS This speaker for ceiling mounting is a 100 Volt system specially designed for application in PA systems and must only be used for permanent installations. -
Page 10: Choosing An Appropriate Pa Amplifier
Procedure: Step 1: Saw out a mounting hole with the correct mounting dimensions (see chapter Technical Specifications) Step 2: Make the electrical connection (section 4.3). Step 3: Remove the protective grille. Step 4: Insert the speaker into the ceiling, and fix the speaker cabinet by tightening the mounting screws. Insert the protective grille again. -
Page 11: Cleaning And Maintenance
If the sound remains distorted, the speaker system should not be operated any more in order to prevent further damage. Please contact your dealer. Should you have further questions, please contact your dealer. 7. TECHNICAL SPECIFICATIONS Article: CSS-5 CSS-6 CSS-8 Input voltage: 100 V Speaker: 5"...
