- Page 1 Discover our complete assortment now on www.mumbi.de Claus GmbH Carolus-Magnus-Straße 40 45356 Essen E-Mail: service@mumbi.de www.mumbi.de...

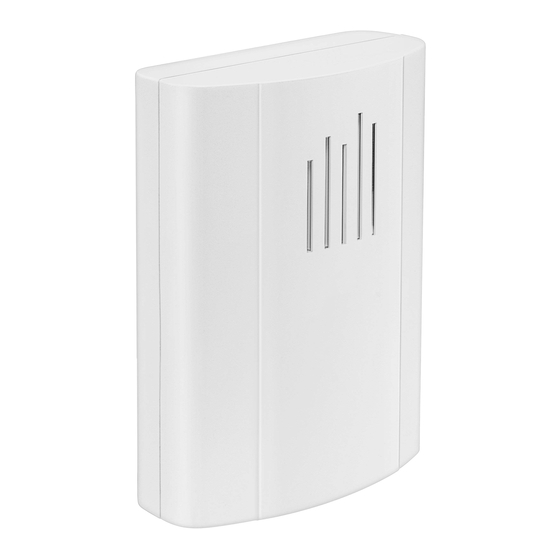

- Page 2 Kabellose Türklingel Wireless doorbell m-TG100 16 Melodien 16 different melodies Bedienungsanleitung / User manual...
-
Page 3: Table Of Contents
Inhalt Lieferumfang ................3 Spezifikationen ................3 Ihr Produkt im Überblick ............. 3 Inbetriebnahme ................4 Auswahl der Melodie ..............4 Kopplung rückgängig machen ............ 4 Sender anbringen ...............4 Empfänger anbringen ..............5 Sicherheits- und Wartungshinweise ...........5 Wartung ..................5 Hinweise zum Umweltschutz ............6 Bestimmungsgemäßer Gebrauch..........6 Haftungsausschluss ..............6 Content Scope of supply ................7... -
Page 4: Lieferumfang
Bedienungsanleitung m-TG100 — kabellose Türklingel #25173 Lieferumfang • 1 Klingel (Empfänger) • 1 Sender (Klingelknopf) • 1 Batterie für den Sender • Montageset (Dübel, Schrauben & Dichtungsringe) • Bedienungsanleitung Spezifikationen Arbeitsfrequenz: 433.92MHz Stromspannung: 3x AA 4.5V DC Lautstärke: max. 80dB (bei einem Abstand von 1m) RF Power: ≤ 5 dBm... -
Page 5: Inbetriebnahme
Inbetriebnahme Methode A: 1. Legen Sie drei 1,5V AA Batterien in das Batteriefach auf der Rückseite des Empfängers, das Gerät gibt einen Signalton ab und ist für etwa 30 Sekunden empfangsbereit. 2. Betätigen Sie innerhalb dieser Zeit die Taste am Sender, um die beiden Geräte miteinander zu koppeln. -
Page 6: Empfänger Anbringen
5. Bringen Sie die Abdeckung wieder an, indem Sie zunächst die runde Seite einhängen und dann die eckige Seite mit der Haltenase einrasten. Sorgen Sie bei diesem Schritt dafür, dass die Dichtung korrekt sitzt. HINWEIS: Sollte die Fassade sehr grobkörnig sein, empfehlen wir eine zusätzliche Abdichtung der Rückseite (z. -
Page 7: Hinweise Zum Umweltschutz
Inhaber. Alle Rechte vorbehalten. Druckfehler und Ände- rungen an Gerät, Verpackung oder Anleitung behalten wir uns vor. 2014/53/EU (Radio Equipment Directive) Hiermit erklärt Claus GmbH, dass der Funkanlagentyp m-TG100 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.mumbi.de/Konform/Kon_25173.pdf... -
Page 8: Scope Of Supply
User manual m-TG100 – Wireless doorbell #25173 Scope of supply • 1 Receiver (bell) • 1 Transmitter (bell button) • 1 Battery for the transmitter • Mounting material (wall plug, screws & sealing rings) • User manual Specifications Operating frequency: 433.92MHz... -
Page 9: Commissioning
Commissioning Method A: 1. Insert the three 1,5V AA batteries into the battery compartment on the back of the receiver, the device will emit a signal tone and is ready to be coupled for about 30 seconds. 2. Press the button on the transmitter within this time to couple the two devices. A successful coupling is confirmed by another signal tone. -
Page 10: Safety And Maintenance Instructions
5. Close the cover by clipping the round side first and locking the angled side with the retaining collar afterwards. Make sure that the seal is placed correctly. NOTE: If the frontage is very coarse-grainded we recommend an additional sea- ling of the back (e.g. -
Page 11: Protecting The Environment
2014/53/EU (Radio Equipment Directive) Hereby, Claus GmbH declares that the radio equipment type m-TG100 is in com- pliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.mumbi.de/Konform/Kon_25173.pdf... - Page 12 Notiz / Note...
